Замена центрального процессора (CPU) Asus ROG G751JL-DS71
В этом руководстве показано, как заменить центральный процессор в вашем устройстве. Это важно для работоспособности устройства.
Шаг 1

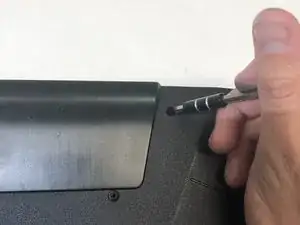

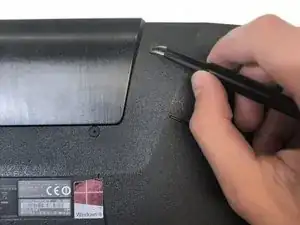

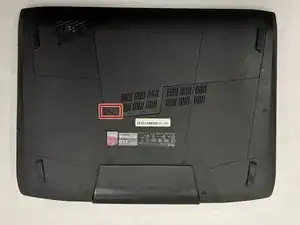

Поднимите резиновую заглушку, расположенную на нижней части ноутбука.

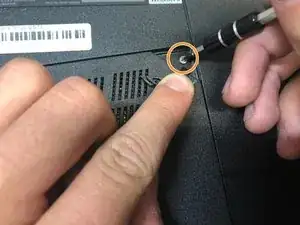

Выверните винт 5,2 мм крестовой отверткой Phillips #1.
Шаг 2

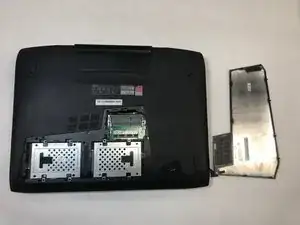

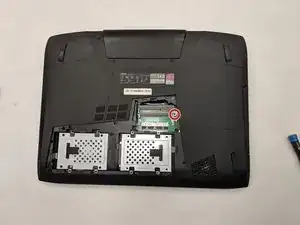

Используйте стандартную лопатку, чтобы снять центральную заднюю панель.
Шаг 3

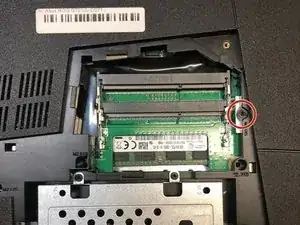

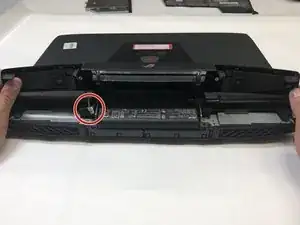

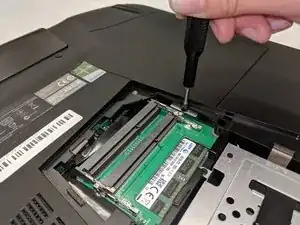

Выверните винт 5 мм крестовой отверткой Phillips #1, расположенный под задней панелью.
Шаг 4

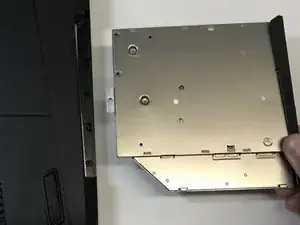

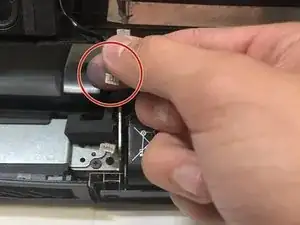

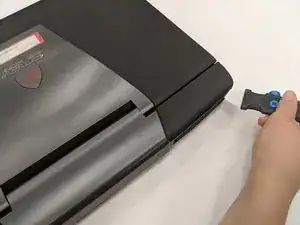

Выньте оптический привод, расположенный на боковой стороне ноутбука.
Шаг 5

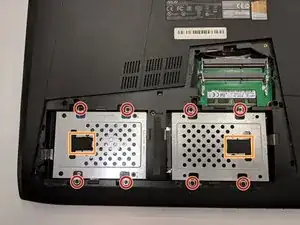

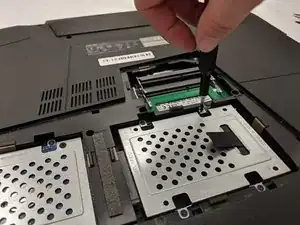

Удалите винты, фиксирующие жёсткие диски, используя крестовую отвертку Phillips #1.
Используя небольшие язычки, извлеките жёсткие диски вручную.
Шаг 6

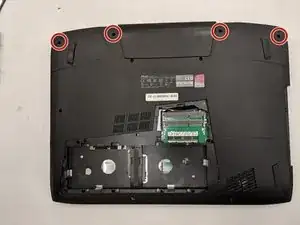

Снимите четыре верхних резиновых заглушки на нижней части ноутбука пинцетом.
Шаг 7
Выверните четыре верхних винта 8,5 мм крестовой отверткой Phillips #1.
Шаг 8

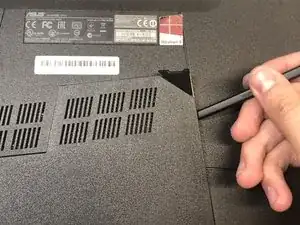

Аккуратно подденьте верхнюю заднюю панель металлической лопаткой.
При снятии верхней задней панели будьте осторожны, чтобы не повредить четырехконтактный разъём, расположенный под ней.
Отключите четырехконтактный разъём и снимите верхнюю заднюю панель с компьютера.
Шаг 9

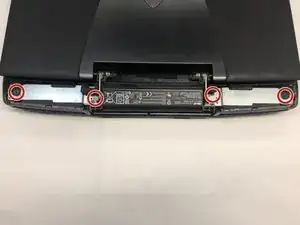

Выверните четыре винта 6,8 мм крестовой отверткой Phillips #1, расположенные под задней панелью.
Шаг 10

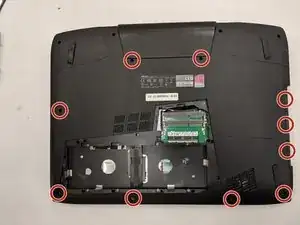

Выверните десять винтов 5,2 мм, удерживающих основную панель, крестовой отверткой Phillips #1.
Шаг 11

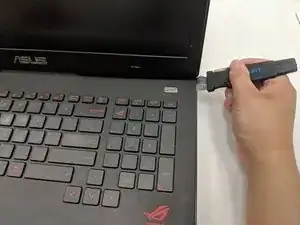

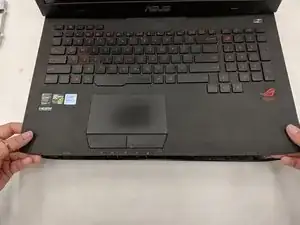

Подденьте клавиатуру от основания ноутбука металлическим инструментом для вскрытия.
Поднимайте клавиатуру осторожно, чтобы не порвать и не сломать четыре ленточных разъёма под клавиатурой.
Шаг 12

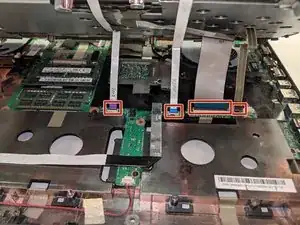

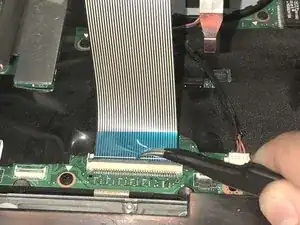

С помощью пинцета разомкните каждый из четырёх ленточных разъёмов.
Клавиатура полностью отключена от ноутбука и её можно удалить.
Шаг 13

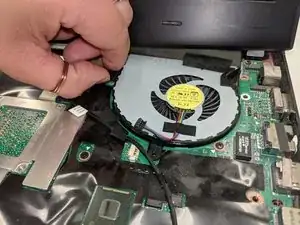

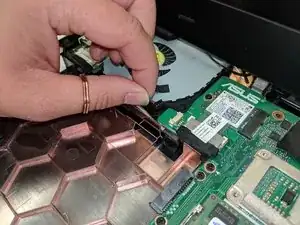

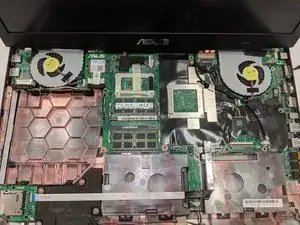

Снимите ленточный кабель, соединяющий вентиляторы.
Шаг 14

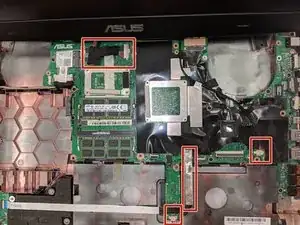

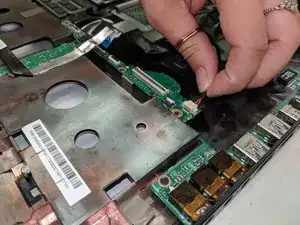

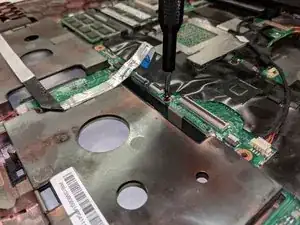

Отсоедините ленточные кабели, подключённые к материнской плате.
Шаг 15
Выверните винты, фиксирующие материнскую плату, крестовой отверткой Phillips #0.

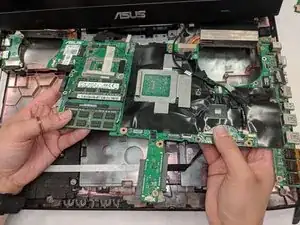

Снимайте материнскую плату вручную. Будьте осторожны, так как радиаторы вентиляторов соединены под экраном.
Шаг 16

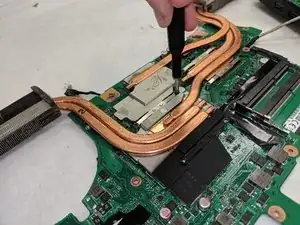

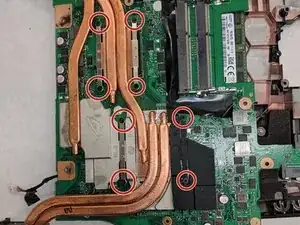

Выверните винты, фиксирующие материнскую плату, крестовой отверткой Phillips #0.

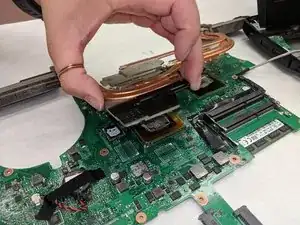

Снимите радиатор вручную. Будьте осторожны, чтобы не испачкать руки термопастой.
Шаг 17

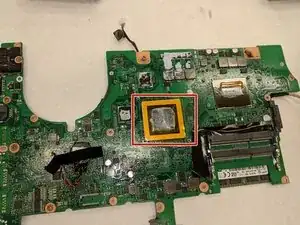

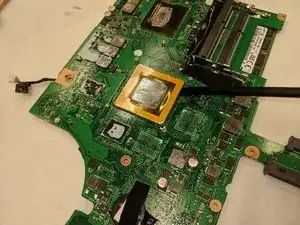

Затем процессор можно извлечь обычной лопаткой.
Процессор полностью отключён от ноутбука и его можно удалить.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
