Разборка ноутбука HP 625 — руководство по разборке
В этом разделе руководства по разборке HP 625 Вы узнаете, как разобрать устройство и получите дополнительные навыки для дальнейшей работы.
Шаг 1

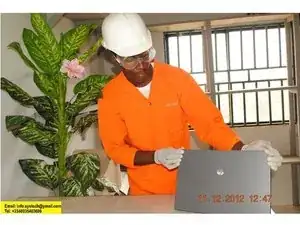

Обзор HP 625.
Шаг 2
Вид спереди HP 625.
Шаг 3

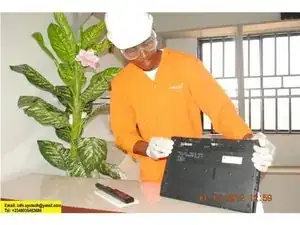

Снятие батареи HP 625.
Шаг 4
Извлечение батареи HP 625.
Шаг 5
Батарея HP 625 снята.
Шаг 6

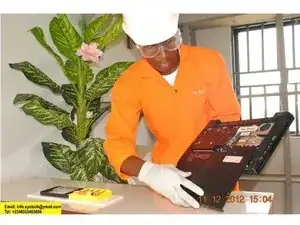

Откручивание сервисной крышки HP 625 (4 винта).
Шаг 7
Снятие сервисной крышки HP 625.
Шаг 8
Сервисная крышка HP 625 снята.
Шаг 9
Откручивание жёсткого диска HP 625 (3 винта).
Шаг 10
Извлечение жёсткого диска HP 625 (аккуратно сдвиньте).
Шаг 11
Жёсткий диск HP 625 снят.
Шаг 12
Откручивание DVD-привода HP 625 (1 винт).
Шаг 13
Извлечение DVD-привода HP 625 (аккуратно сдвиньте).
Шаг 14
DVD-привод HP 625 снят.
Шаг 15
Извлечение DDR3-памяти HP 625 (разведите фиксаторы обеими руками).
Шаг 16
DDR3-память HP 625 снята (не прикасайтесь к золотым контактам).
Шаг 17

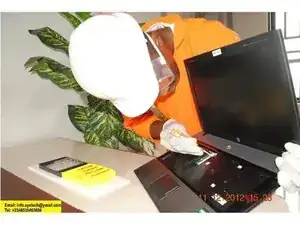

Откручивание клавиатуры HP 625 (6 винтов, отмечены значком клавиатуры).
Шаг 18

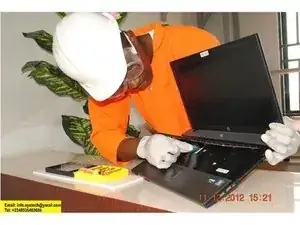

Отсоединение гибкого кабеля клавиатуры HP 625 (аккуратно разблокируйте фиксатор).
Шаг 19
Клавиатура HP 625 снята.
Шаг 20
Отсоединение силового гибкого кабеля HP 625 от разъёма (осторожно разблокируйте фиксатор).
Шаг 21
Силовой гибкий кабель HP 625 отсоединён.
Шаг 22
Разблокировка подставки для рук HP 625 через отсек жёсткого диска.
Шаг 23
Отсоединение гибкого кабеля тачпада и снятие подставки для рук HP 625.
Шаг 24
Подставка для рук HP 625 снята.
Шаг 25
Откручивание корпуса системы HP 625 (16 или более дополнительных винтов — тщательно проверьте, какие винты необходимо открутить перед снятием корпуса).
Шаг 26
Снятие передней части корпуса HP 625 (плотно подденьте корпус, начиная с любого края).
Шаг 27
Передняя часть корпуса HP 625 снята.
Шаг 28
Откручивание вентилятора охлаждения HP 625 (1 винт).
Шаг 29
Вентилятор охлаждения HP 625 снят.
Шаг 30
Откручивание теплового радиатора HP 625 (6 винтов).
Шаг 31
Тепловой радиатор HP 625 снят.
Шаг 32

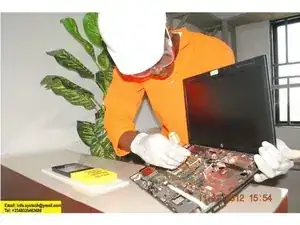

Разблокировка процессора AMD HP 625 в сокете (против часовой стрелки).
Шаг 33
Процессор AMD HP 625 снят.
Шаг 34
Отключение кабелей Wi‑Fi ноутбука HP 625 от модуля беспроводной сети.
Шаг 35
Кабели Wi‑Fi HP 625 отключены.
Шаг 36
Отключение разъёма жёсткого диска (HDD) ноутбука HP 625 от материнской платы.
Шаг 37

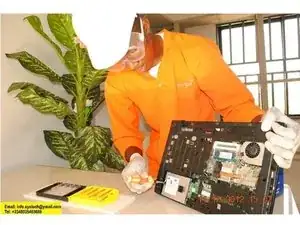

Отключение всех кабелей ноутбука HP 625, подключённых к материнской плате.
Шаг 38
Выкручивание винтов крепления материнской платы HP 625.
Шаг 39

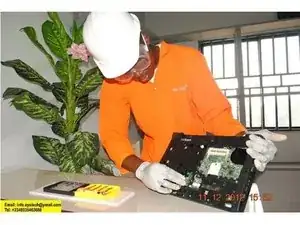

Снятие материнской платы HP 625.
Шаг 40
Материнская плата HP 625 снята.
Шаг 41

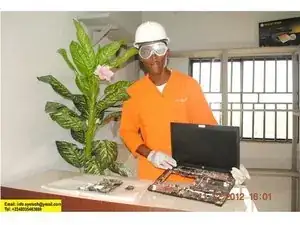

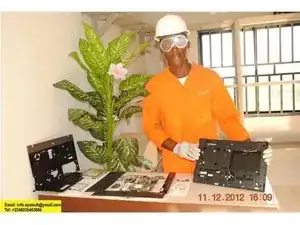

Полностью разобранные детали и компоненты HP 625.
Шаг 42
Ремонт — это благородно
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
