HP 2000 - 2D22DX Замена беспроводного модуля

Переверните устройство и найдите отсек для аккумулятора.

Сдвиньте фиксатор аккумулятора влево, пока аккумулятор не отщёлкнется из посадочного места.

Вы услышите характерный щелчок, когда аккумулятор полностью освобождён.

Медленно извлеките аккумулятор из посадочного места, остерегаясь повреждения контактов.

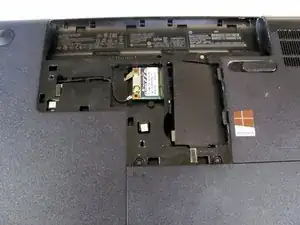

Найдите крышку отсека оперативной памяти под отсеком аккумулятора.

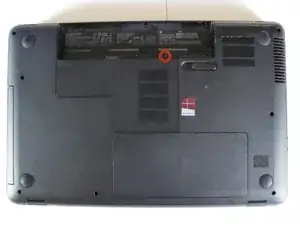

Найдите крестовую винтовую фиксацию, удерживающую крышку отсека оперативной памяти к пластиковому шасси.

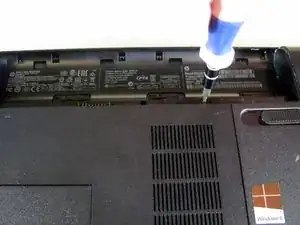

Ослабьте винт, фиксирующий отсек оперативной памяти, крестовой отвёрткой #00.

Винт навсегда прикреплён к крышке отсека оперативной памяти. Не пытайтесь полностью его вынимать.

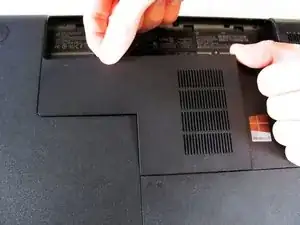

Когда винт достаточно ослаблен, медленно отщёлкните крышку отсека оперативной памяти от защёлок в пластиковом шасси.

После полного отщёлкивания извлеките дверцу отсека, отводя её от шасси.

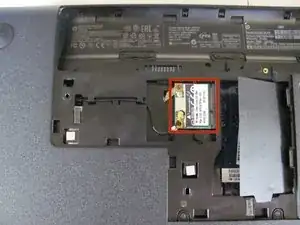

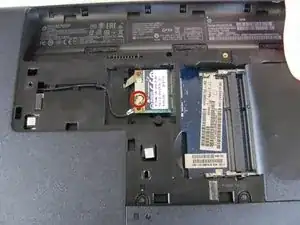

Найдите беспроводной модуль рядом с разъёмами оперативной памяти.

Найдите золотой соединительный кабель, подключённый к беспроводному модулю. Он промаркирован небольшой наклейкой с окружённой цифрой один.

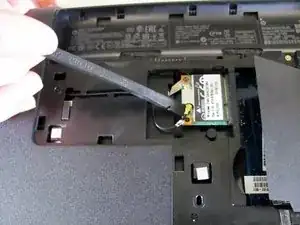

Используя пластиковую лопатку, отсоедините золотой конец соединительного кабеля от беспроводного модуля.

Делайте медленное поддёргивающее движение, как при вытягивании гвоздя из древесины.

Обращайтесь с золотым кабелем и соответствующим разъёмом на модуле очень аккуратно. Они очень хрупкие и легко могут быть повреждены.

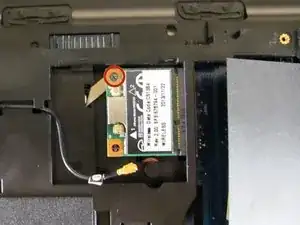

Найдите небольшой крестовой винт в правом верхнем углу беспроводного модуля.

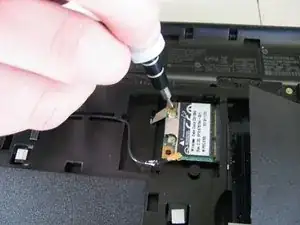

С помощью крестовой отвёртки #00 удалите винт и отложите его в сторону.

Теперь беспроводной модуль должен приподняться из разъёма под углом 45 градусов.

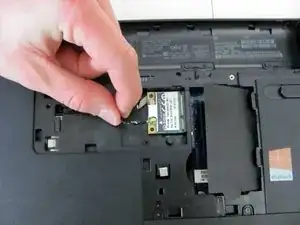

Медленно вытяните беспроводной модуль прямо из его разъёма на плате.

Сохраняйте угол 45 градусов до полного отключения всех контактов. Несоблюдение может привести к повреждению контактных выводов модуля.
