Разборка ноутбука Dell Latitude D520 и ремонт разъёма питания

1. Отключите ноутбук от сети

2. Извлеките аккумулятор

3. Удалите винт

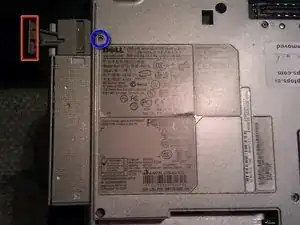

Выдвиньте дисковод, нажав на механизм извлечения, чтобы он выдвинулся наружу, затем потяните за ручку, чтобы извлечь дисковод.

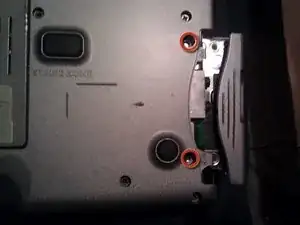

Удалите два винта крепления

Выдвиньте каретку жёсткого диска

Откройте ноутбук

Аккуратно подденьте небольшой отвёрткой пластиковую крышку

Будет удобнее, если полностью раскрыть ноутбук

Будьте осторожны, чтобы не повредить защёлки

Защёлки под крышкой особенно коварные

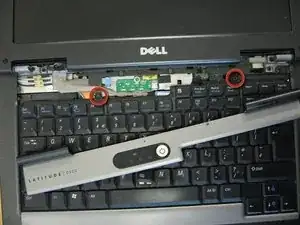

Удалите два винта

Аккуратно приподнимите клавиатуру, не повредив плоский кабель

Поднимите защёлку, чтобы освободить плоский кабель, и извлеките клавиатуру

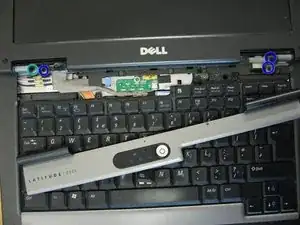

Отключите три провода

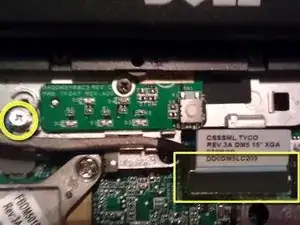

Отсоедините видеоразъём

Удалите винт заземления

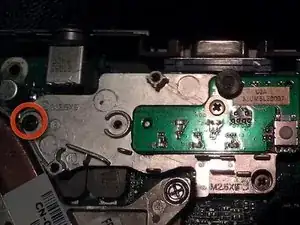

Удалите три винта

Удалите последний винт; обратите внимание, что он длиннее остальных трёх

Снимите экран

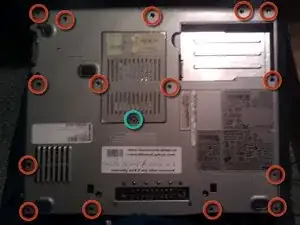

Удалите эти 15 винтов — все они одинакового размера

Удалите винт и крышку

Переверните ноутбук

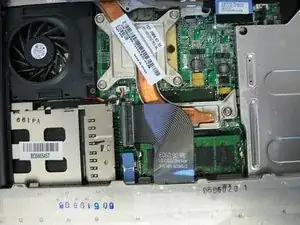

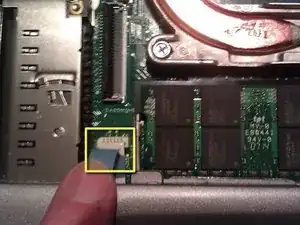

Отсоедините плоский кабель тачпада, аккуратно потянув его вверх

Удалите четыре винта, помеченных буквой P

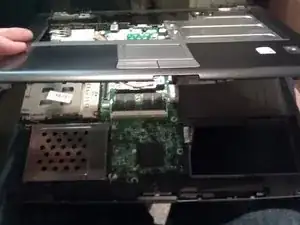

Снимите верхнюю крышку, не повредив защёлки

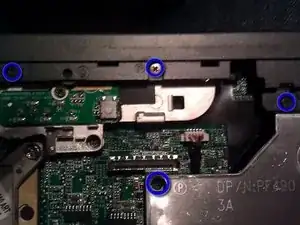

Удалите три винта

Аккуратно извлеките небольшую металлическую деталь, которая была зафиксирована этими тремя винтами

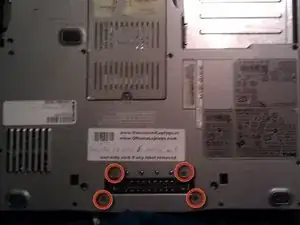

Удалите четыре винта

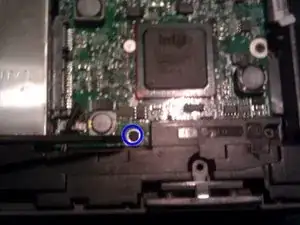

Удалите один винт

Аккуратно, не повреждая защёлки, отделите нижнюю пластиковую крышку от каретки материнской платы

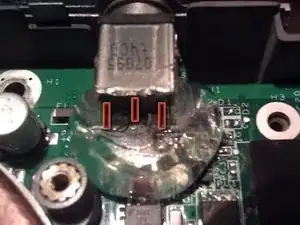

Средняя часть моего разъёма питания оторвалась от точек пайки на материнской плате

Пришлось использовать немного флюса, но мне удалось заново залудить все три контактные точки на материнской плате, а также выводы разъёма

Я заново припаял всю конструкцию и использовал термопистолет, чтобы залить весь разъём, предотвращая повторение поломки в ближайшее время
