Dell Latitude D530 Screen Replacement
Экран устройства может разбиться в результате несчастного случая или внезапно перестать функционировать. Если остальная часть ноутбука в порядке и работает, экран можно заменить, чтобы восстановить работоспособность устройства. Во время замены старайтесь не касаться областей «не прикасаться» на новой панели. Это может повредить новый экран, и при этом потребуется повторная замена.
Шаг 1

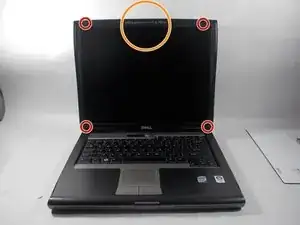

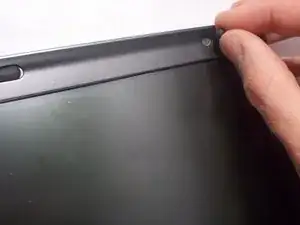

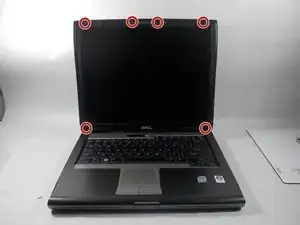

Снимите 4 маленьких круглых резиновых заглушки с рамки экрана. Просто вытащите заглушки из их гнёзд.

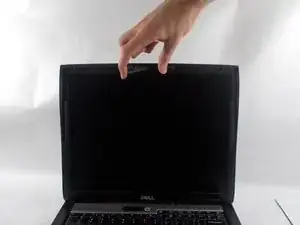

Также снимите более длинный резиновый уплотнитель с верхней части экрана. Аккуратно оторвите резиновую часть с её места.
Шаг 2

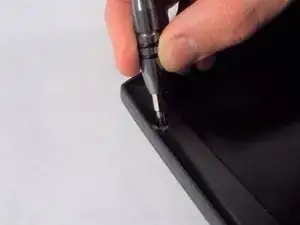

Открутите и удалите 6 винтов длиной 6 мм, которые находились под резиновыми заглушками, используя крестообразную отвертку Phillips #1.
Если винты не выкручиваются легко, используйте магнитную насадку для извлечения показанных винтов.
Шаг 3

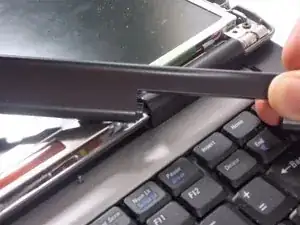

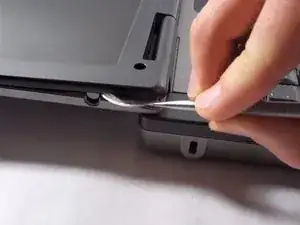

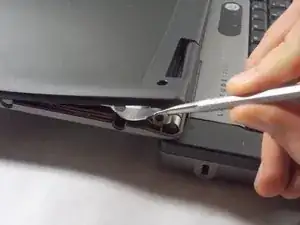

Используйте лопатку, чтобы отжать пластиковую рамку.
Убедитесь, что пластиковая защёлка внизу экрана правильно выведена. Оттяните рамку слева от экрана и наружу.
Шаг 4

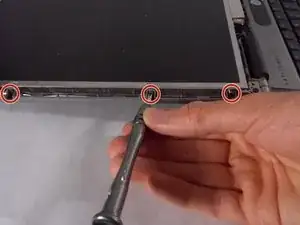

Открутите 8 винтов длиной 6 мм, расположенных на внешней рамке экрана, используя крестообразную отвертку Phillips #1.
По 4 винта с каждой стороны.
Шаг 5

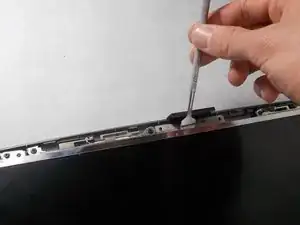

Используйте лопатку, чтобы приподнять экран.
Шаг 6

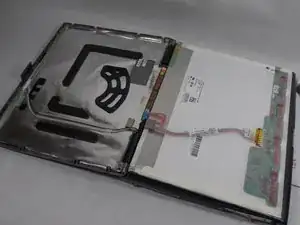

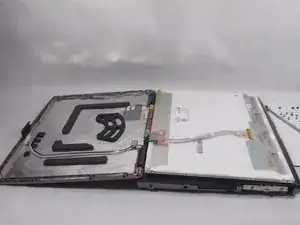

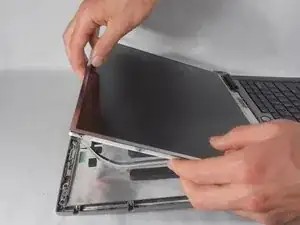

Поднимите экран и аккуратно отогните его назад.
Шаг 7

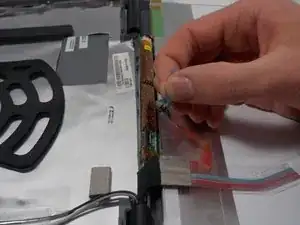

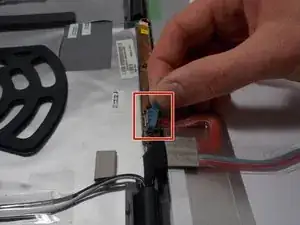

Потяните за синюю бирку внизу экрана и отключите кабель.
Шаг 8

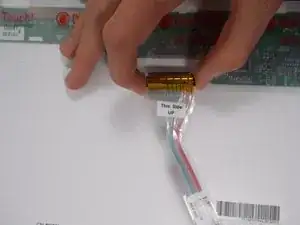

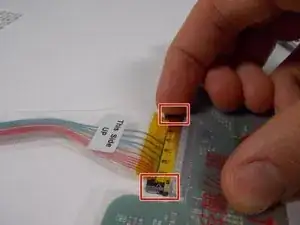

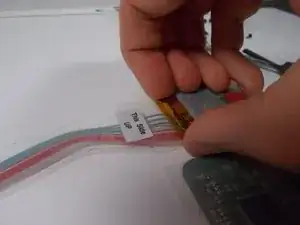

С обратной стороны, в верхней части экрана, отсоедините кабель с маркировкой «this side up».
Это можно сделать, сжав два металлических боковых зажима кабеля.
Это может быть сложно, поэтому может потребоваться немного покачать кабель.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
