Разборка HP Stream 13 для замены PCIe mini SSD
32 ГБ для ноутбука — это не так много. Вопреки распространённому мнению, модернизировать SSD в этом ноутбуке не так уж и сложно, однако это означает, что вы должны будете отказаться от внутренней карты Wi-Fi. Как владелец этого ноутбука, я постоянно сталкивался с проблемами драйверов Wi-Fi в Windows 8 и 10, и поэтому был рад избавиться от неё. Сейчас у меня установлен SSD на 250 ГБ и внешняя карта Wi-Fi. Это руководство поможет и вам подготовиться к такой же модернизации!
Я доработаю инструкцию более детально, если окажется, что другие пользователи заинтересованы в этом процессе.
Шаг 1
Убедитесь, что собираетесь разбирать ноутбук в хорошо освещённом месте и предварительно снимите статическое электричество. Перед началом работ обязательно прикоснитесь к заземлённому металлическому предмету. Электростатические разряды могут повредить материнскую плату.
Шаг 2

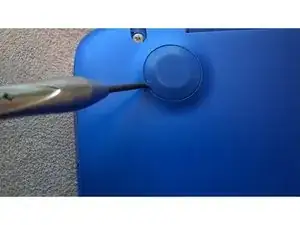

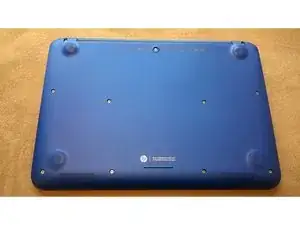

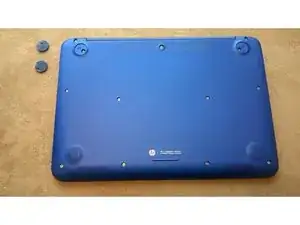

Переверните ноутбук задней панелью вверх. Вам нужно будет удалить четыре накладки, чтобы получить доступ к винтам. Сначала снимите центральную накладку, как показано на изображении.
Шаг 3

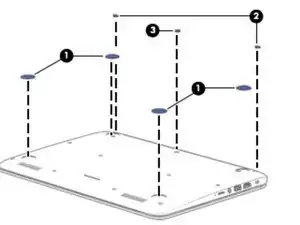

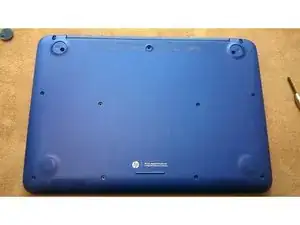

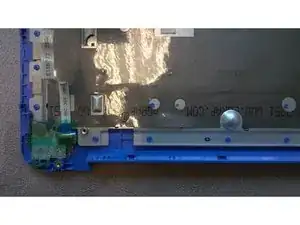

Под каждой накладкой находится винт. Убедитесь, что вы удалили все накладки.
Шаг 4

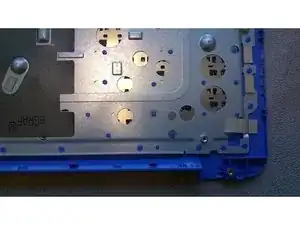

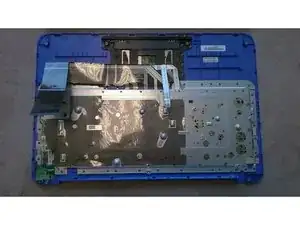

Всего нужно отключить три кабеля. Чтобы отключить каждый кабель ZIF, поднимите язычок вверх.
Шаг 5
Вставьте разумные действия здесь.
Шаг 6

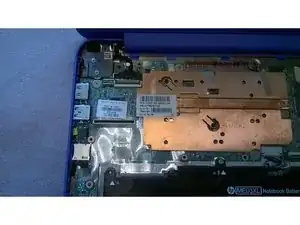

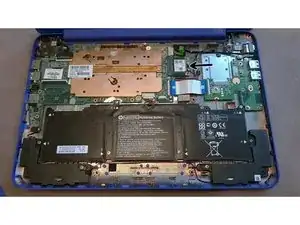

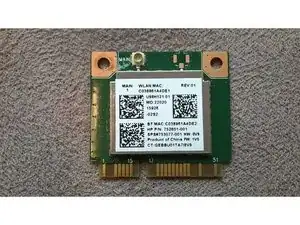

Карта Wi-Fi/Bluetooth mPCIe расположена справа от материнской платы, место указано стрелкой.
Шаг 7

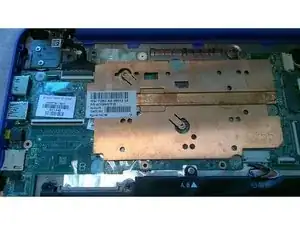

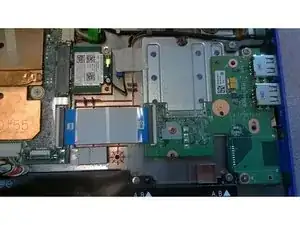

Вы можете заметить большой зазор для карты WWAN и отсутствие разъёма M.2. Возможен вариант удлинения платы mPCIe с полным удалением карты Wi-Fi. Другой вариант — приобрести плату с картой WWAN форм-фактора M.2 и заменить её на SSD. К сожалению, такие платы достаточно редки.
Шаг 8

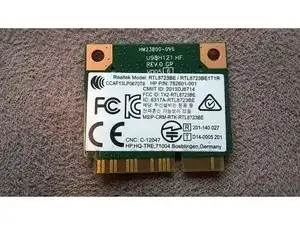

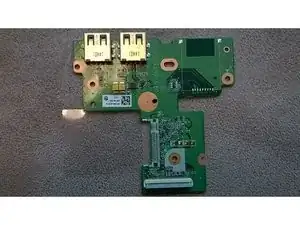

Крупный план платы USB WWAN.
Шаг 9
Как упоминалось ранее, можно заменить эту плату на SSD PCIe половинной ширины, который можно найти на Amazon или у других продавцов электроники.
Шаг 10

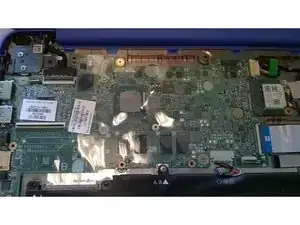

Частой проблемой может стать отвод тепла, поэтому рекомендуется удалить штатную термопасту и заменить её термопастой лучшего качества. Также рекомендуется установить термопрокладки снизу медного радиатора, где находятся чипы оперативной памяти.
Шаг 11
Соберите HP Stream обратно, выполнив действия в обратном порядке!
Заключение
Чтобы собрать устройство обратно, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
