Замена вентилятора процессора Acer Aspire V5-122P-0889
Вентилятор издаёт раздражающий шум? Он недостаточно эффективно охлаждает ноутбук? Вы хотите заменить вентилятор, но не знаете, как это сделать? В этом руководстве пошагово описано, как выполнить данную операцию.
Шаг 1
Начните с того, что открутите восемь винтов длиной 8 мм, расположенных в верхних правом и левом углах нижней крышки ноутбука.
Затем снимите остальные девять видимых винтов длиной 5 мм.
Все винты в этом ноутбуке можно открутить отвёрткой Phillips #0.
Шаг 2
В верхнем правом углу ноутбука находится резиновая заглушка, скрывающая последний винт, удерживающий крышку, а также набор контактных штырьков. Аккуратно снимите заглушку пальцем и открутите скрытый винт длиной 5 мм.
Шаг 3
Пройдитесь по периметру ноутбука, прикладывая умеренное усилие, чтобы отогнуть крышку от корпуса. После снятия положите её лицевой стороной вверх в безопасное место, чтобы не запачкать внутреннюю поверхность.
Если отделить крышку вручную не удаётся, используйте нейлоновую лопатку, которой следует пройтись по краю корпуса, чтобы приподнять крышку.
Шаг 4
Аккуратно открутите два винта длиной 5 мм, фиксирующих аккумулятор.
Шаг 5
Осторожно приподнимите аккумулятор, слегка надавливая на него снизу, чтобы отделить от корпуса. Не тяните за провода и не пытайтесь полностью извлечь аккумулятор из корпуса.
Шаг 6
Наконец, отключите аккумулятор от материнской платы, разъединив разъём питания. Чтобы отсоединить разъём, аккуратно потяните за его боковые части.
Шаг 7

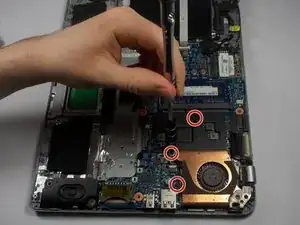

Снимите три винта, удерживающих вентилятор на месте.
Два из винтов остаются прикреплёнными к металлическому радиатору вентилятора после откручивания. Это нормально, так как они встроены в радиатор.
Шаг 8
Отключите кабель питания, соединяющий вентилятор с материнской платой.
Шаг 9

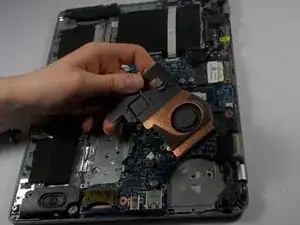

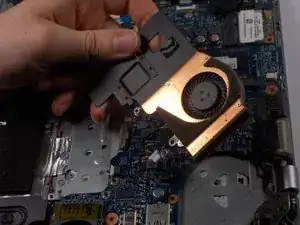

Извлеките вентилятор процессора из ноутбука.
Заключение
Чтобы собрать устройство, повторите все шаги в обратном порядке.
