Замена вентилятора/двигателя фена

Вместо покупки нового фена воспользуйтесь этим руководством, чтобы заменить двигатель на старом.

Шаг 1

Снимите черную сужающуюся насадку для потока воздуха, аккуратно поворачивая и потянув её на себя.

Если насадка не установлена, перейдите к следующему шагу.

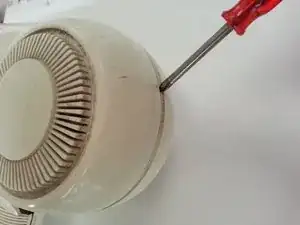

С помощью отвёртки удалите винт, расположенный под насадкой. Этот винт соединяет корпус фена с решёткой.

Для большинства фенов используйте крестовую отвёртку №1. Для фенов с более мелкими винтами используйте крестовую отвёртку №00.

Отделите решётку фена от корпуса, аккуратно поворачивая её из стороны в сторону.

Разъедините решётку фена на три части, как показано на изображении.

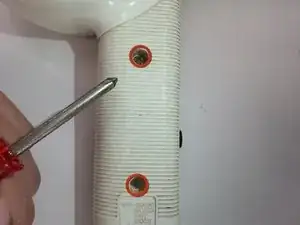

Найдите винты на ручке и удалите их крестовой отвёрткой.

Аккуратно разъедините пластиковый корпус с помощью пластикового инструмента для вскрытия.

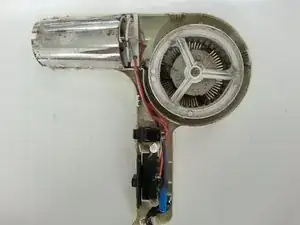

После снятия пластикового корпуса найдите вентилятор в задней части фена.

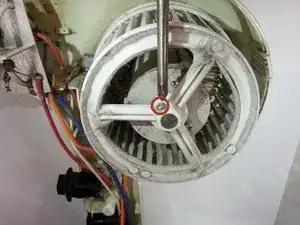

Открутите винт, удерживающий вентилятор на двигателе, с помощью крестовой отвёртки.

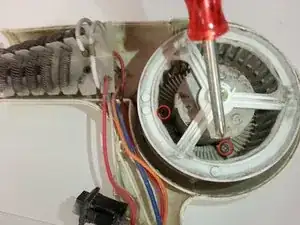

Удалите винты, крепящие двигатель к корпусу, с помощью крестовой отвёртки.

ПРИМЕЧАНИЕ: Этот шаг может быть необязательным, если вентилятор можно снять без использования отвёртки.

Отделите вентилятор от остальной части фена.

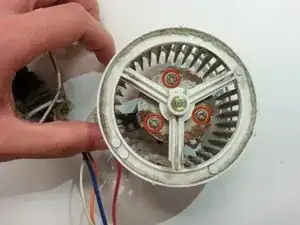

Удалите винты, фиксирующие двигатель, и замените деталь на новую.

Припаяйте провода к двигателю. Рекомендуем ознакомиться со страницей пайки, представленной ниже, чтобы правильно установить эту деталь.

Навыки пайки

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
