Замена шнура питания для выпрямителя с помощью нестандартного решения

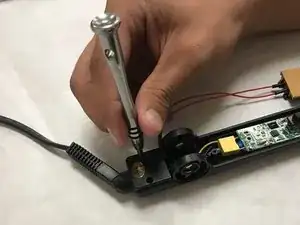

Открутите (2) винта Phillips длиной 0,31 дюйма с задней крышки.

Снимите крышку.

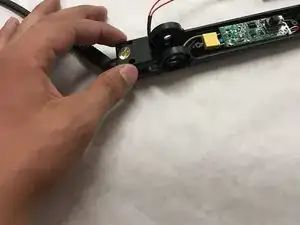

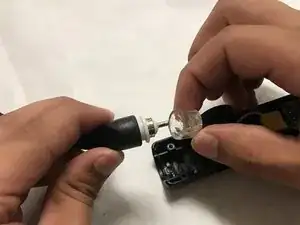

Осторожно потяните вверх за точку соединения и отключите шнур питания.

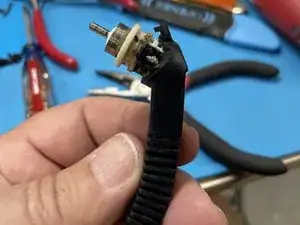

Выполните разборку выпрямителя Chi, как описано в других инструкциях. У меня шнур с поворотным соединением оборвался внутри, и починить его не удалось. Приобрести новый шнур не получилось.

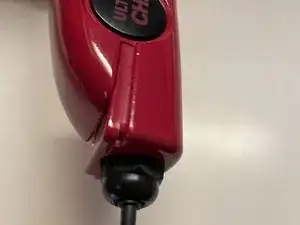

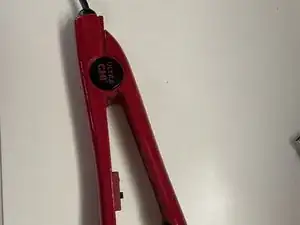

В итоге вы получите рабочий выпрямитель с надёжно зафиксированным шнуром.

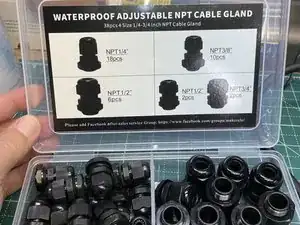

Эти кабельные вводы можно приобрести в хозяйственном магазине или онлайн. Шнур больше не будет поворачиваться, зато будет надёжно зафиксирован и безопасен в использовании.

В этом решении используется кабельный ввод 1/4 дюйма NPT, чтобы надёжно зафиксировать шнур в выпрямителе для безопасного использования.

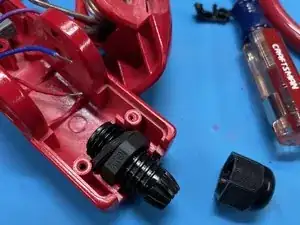

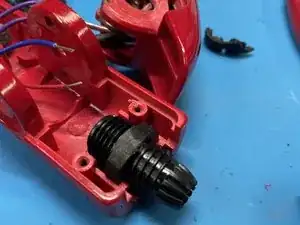

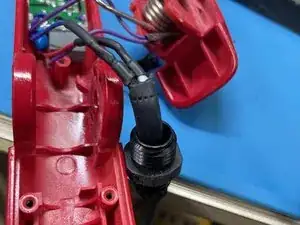

Новый ввод садится очень плотно, но мне пришлось зачистить верхнюю и нижнюю часть гайки (сравните внимательно обе фотографии), чтобы крышка установилась правильно. Получилось очень прочно.

Кабельный ввод держится за счёт трения и дополнительная гайка корпуса не требуется.

Не забудьте надеть колпачок на конец провода до того, как проденете жилы через ввод.

Проверьте посадку в приборе. Возможно, потребуется немного зачистить пластиковый ввод для идеальной подгонки.

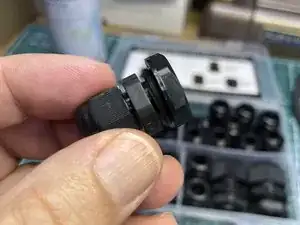

Мне пришлось зачистить колпачок (укоротить его), чтобы он полностью вошёл внутрь выпрямителя и плотно обжал провода. На фото — колпачок до укорачивания.

Я использовал мини-шлифовальную машинку, чтобы сточить колпачок.

Перед пайкой проверьте, как садится разъём с укороченным колпачком, чтобы крышка плотно закрывалась.

Используйте термоусадочную трубку для изоляции паяных соединений.

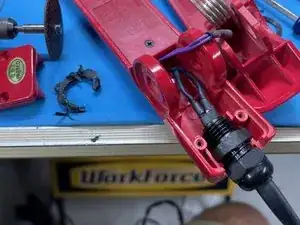

На последнем фото видно, как я подогнал колпачок. Теперь всё идеально подходит: колпачок кабельного ввода плотно сидит, а крышка закрывается без зазоров.

Перед окончательной сборкой проверьте работу выпрямителя.

Обязательно изолируйте все оголённые участки проводов термоусадочной трубкой, чтобы исключить риск поражения током.

Сборка производится в обратной последовательности.
