Замена панели кнопок фена
Ваш фен не нагревается так, как раньше? В этом руководстве показано пошагово, как аккуратно заменить его плату переключателей с неисправной на новую.
Перед началом выключите фен и отключите его от сети и подготовьте следующие инструменты: отвертку Phillips #1 и пластмассовый инструмент для вскрытия, чтобы снять части фена, как показано в шагах 2, 5 и 6. Также подготовьте паяльную станцию.
Обратите особое внимание на:
Шаг 2: Снятие решётки позволит перейти к шагам 5 и 6, что ведёт к шагу 7. Если этого не сделать, вы не сможете правильно открыть фен.
Шаг 6: Используйте пластмассовый инструмент на шаге 6, чтобы снизить риск трещин или повреждения корпуса фена.
Шаг 7: На фотографии вы видите красный круг вокруг кнопки TURBO и зеленый вокруг ПЛАТЫ ПЕРЕКЛЮЧАТЕЛЕЙ. Рядом находится круглый элемент над красным проводом — это внутренний вентилятор, контролирующий систему нагрева. Перед вентилятором расположены двигатель и крышка нагревательного элемента. Обращайтесь с этими деталями осторожно. При необходимости обратитесь к специалисту за дополнительной помощью.
Шаги 8 и 9: Используйте оплётку для выпаивания и паяльник из набора для пайки, чтобы устранить неисправности платы переключателей и, возможно, кнопки турбо. Этот шаг требует осторожности из‑за проводки и операций выпаивания/пайки для восстановления электропроводности устройства.
Шаг 1

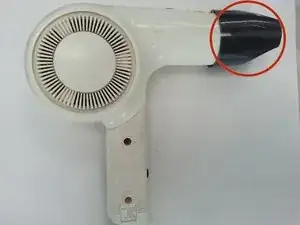

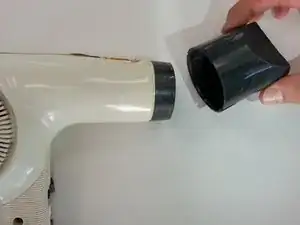

Снимите чёрную насадку-концентратор воздуха, аккуратно провернув и потянув насадку.
Если насадка не установлена, переходите к следующему шагу.
Шаг 2

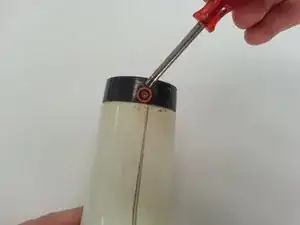

С помощью отвертки выкрутите винт, расположенный под насадкой-концентратором. Этот винт крепит корпус фена к решётке.
Для большинства фенов используйте отвертку Phillips #1. Для фенов с более мелкими винтами рассмотрите отвертку Phillips #00.
Шаг 3

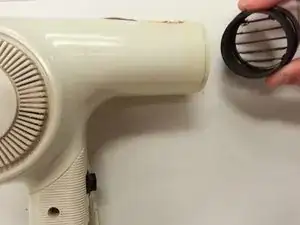

Отсоедините решётку фена от корпуса, аккуратно покачивая решётку из стороны в сторону.
Шаг 4

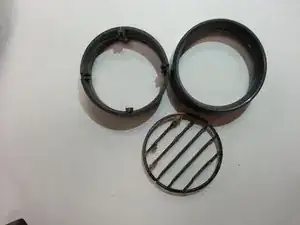

Разберите решётку фена на три части, как показано на изображении.
Шаг 5

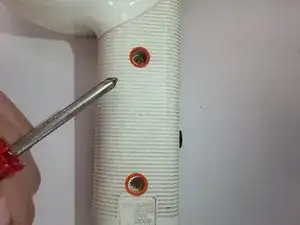

С помощью отвертки Phillips #1 выкрутите винты, расположенные на ручке фена.
Шаг 6

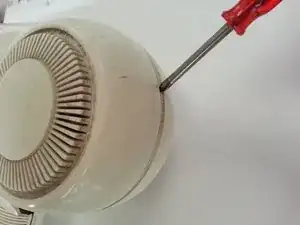

Используя пластмассовый инструмент для вскрытия, аккуратно снимите переднюю панель пластикового корпуса фена.
Шаг 7

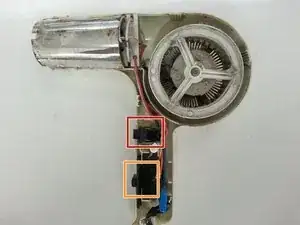

Фен теперь разобран. Вентилятор, двигатель, крышка нагревательного элемента и внутренняя проводка обнажены.
Будьте осторожны с этими частями фена. Даже если устройство выключено, они могут быть тёплыми на ощупь.
Это кнопка TURBO .
Это кнопка ПЛАТЫ ПЕРЕКЛЮЧАТЕЛЕЙ .
Шаг 8

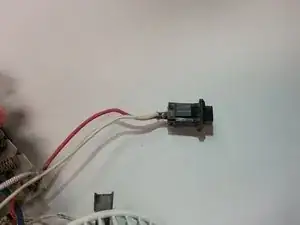

Аккуратно оттяните кнопку турбо от корпуса фена.
Если режим турбо по‑прежнему не работает после замены платы переключателей, рассмотрите возможность замены кнопки турбо методом пайки. Это также может быть причиной неисправности фена.
Шаг 9

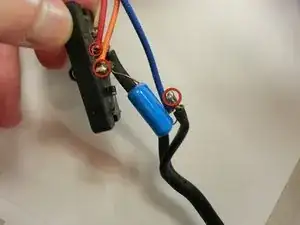

Аккуратно оттяните плату кнопок от корпуса фена.
С помощью оплётки для выпаивания и паяльника выпаяйте провода. Это поможет устранить проблемы с электрическими соединениями.
Обратитесь к следующей странице для инструкций по выпаиванию: Soldering Skills
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
