Замена батареи массажного пистолета
Если массажный пистолет не запускается или быстро останавливается во время работы, скорее всего требуется замена аккумулятора. Большинство таких пистолетов имеют схожую конструкцию, поэтому показанный здесь способ замены должен подойти для большинства моделей.
Шаг 1

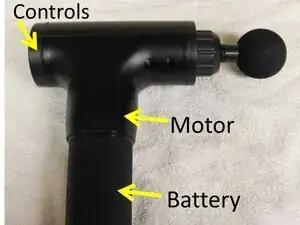

Задняя часть пистолета содержит элементы управления.

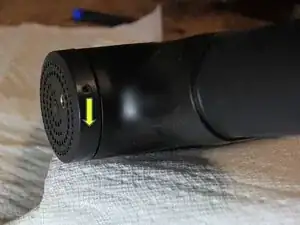

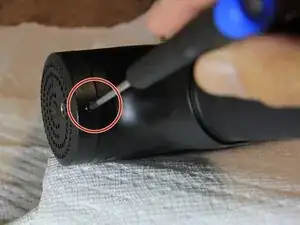

Удалите винт, фиксирующий крышку с элементами управления к корпусу пистолета.
Поверните крышку, чтобы освободить её от корпуса пистолета.
Шаг 2

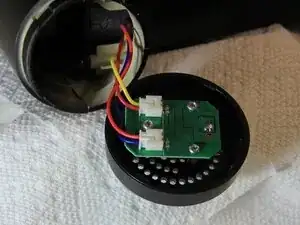

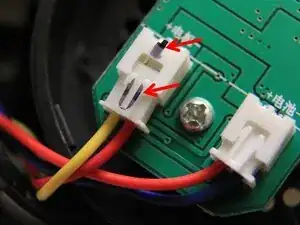

Одно или несколько соединений проводов обычно подключены к печатной плате.
Я отметил чёрными метками мужские и женские разъёмы, чтобы указать их правильное расположение.
Шаг 3
Удалите винты, крепящие корпус пистолета.

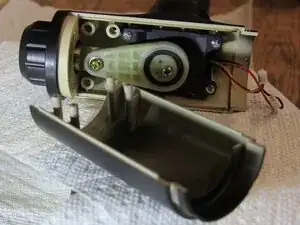

Разделите половины корпуса пистолета.
Шаг 4

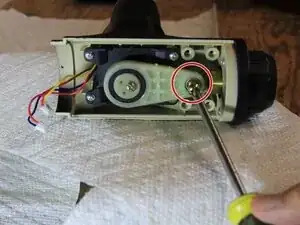

Снимите винт подшипника.

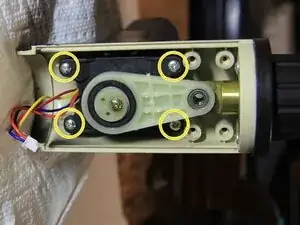

Удалите 4 винта, крепящие мотор к корпусу пистолета.

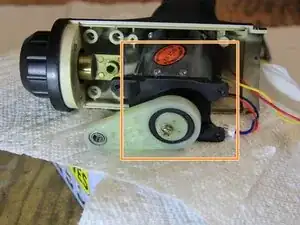

Извлеките мотор из пистолета.
Шаг 5

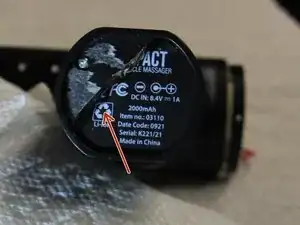

На дне пистолета находится этикетка, которую необходимо снять.

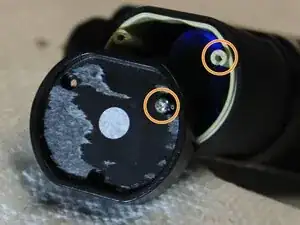

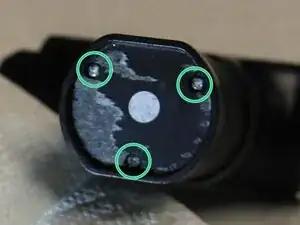

Удалите винты для доступа к аккумулятору.
Крышку отсека аккумулятора теперь можно снять.
Шаг 6

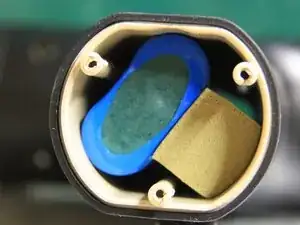

Аккумулятор и вставка из губки теперь могут быть вынуты из пистолета.

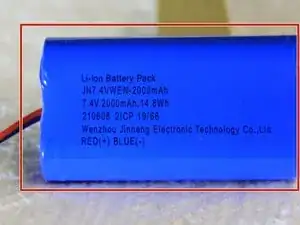

Изначально в пистолете был установлен литий-ионный аккумуляторный блок с номиналом 7.4 В — 2000 мА·ч — 14.8 Вт·ч.

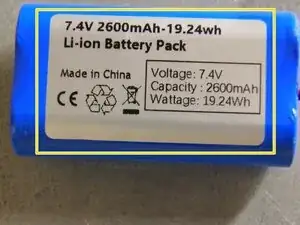

Я заменил его на литий-ионный аккумуляторный блок 7.4 В 2600 мА·ч — 19.24 Вт·ч. Важным является напряжение 7.4 В. Остальные цифры указывают, какой ток может выдавать аккумулятор и сколько энергии он может хранить. Такие аккумуляторы используются в радиоуправляемых автомобилях, лодках, игрушках и т. п. и легко доступны. Мой был куплен на Amazon.
Шаг 7

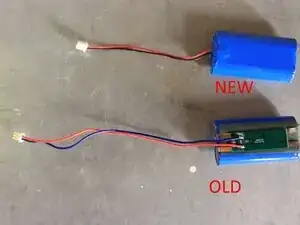

Выводы старого аккумулятора были длиннее, чем у нового.

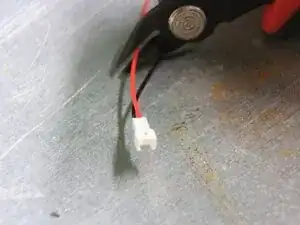

Укоротите провода нового аккумулятора и выполните соединение с участком провода от старого разъёма, чтобы увеличить длину.
Режьте по одному проводу за раз. Если отрезать оба провода одновременно, вы создадите короткое замыкание.
Шаг 8

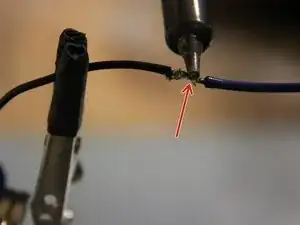

Спаяйте провода для увеличения длины.

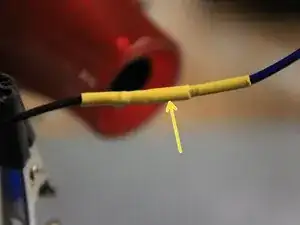

Изолируйте места пайки.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
