Замена платы управления Holmes HEH8031

Убедитесь, что устройство отключено от розетки.

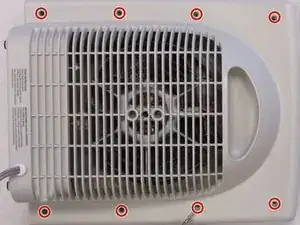

Снимите восемь винтов Phillips #2 длиной 12 мм с задней крышки.

Переверните обогреватель так, чтобы органы управления были сверху.

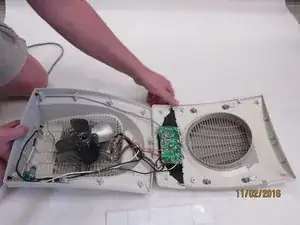

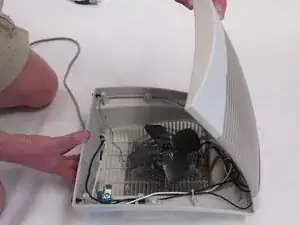

Поднимите переднюю панель корпуса от задней части вентилятора и медленно отогните переднюю панель корпуса назад, положив её на пол.

Внутренние провода соединяют обе половины корпуса. Осторожно разделяйте корпус.

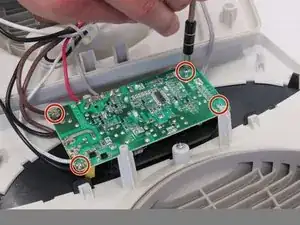

Снимите четыре винта Phillips #2 длиной 12 мм с платы управления.

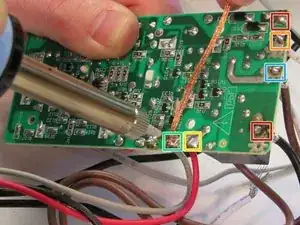

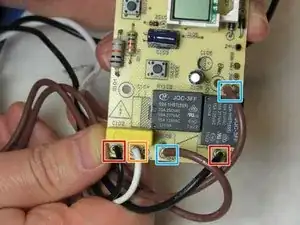

Отпаять ЧЁРНЫЕ провода от точек «AC-L» и «T/S».

Узнайте, как паять и отпаивать соединения здесь!

Отпаять БЕЛЫЙ провод от точки «AC-N».

Отпаять КРАСНЫЙ провод от «FAN-RED».

Отпаять СЕРЫЙ провод от точки «24V».

Отпаять КОРИЧНЕВЫЕ провода от точек «HEAT1» и «HEAT2».

При удалении проводов обязательно используйте оплетку для пайки.

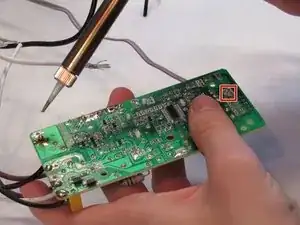

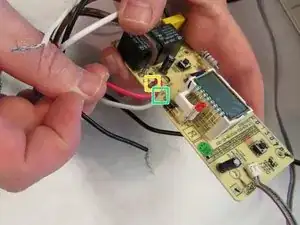

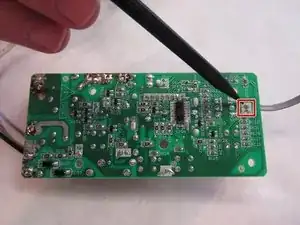

Отпаять БЕЛЫЙ разъём (подсоединённый к СЕРОМУ проводу, идущему от термостата) от точки «NTC101».
