Замена материнской платы Vicks FilterFree Plus с сенсорной панелью
Если емкостные кнопки на передней панели вашего увлажнителя не работают, возможно, потребуется заменить материнскую плату, управляющую этими кнопками.
Шаг 1
Убедитесь, что устройство свободно от воды перед разборкой.
Установите устройство так, чтобы сопло было направлено в потолок.
Открутите основной водяной колпачок.
Шаг 2
Переверните устройство так, чтобы крышка резервуара была обращена к вам.
Используйте руки, чтобы закрутить крышку резервуара и снять её с устройства.
Шаг 3

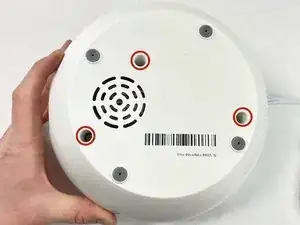

Снимите три винта с основания устройства с помощью отвертки Torx T20.
Снимите основание увлажнителя, чтобы получить доступ к компонентам.
Шаг 4

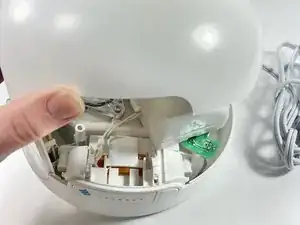

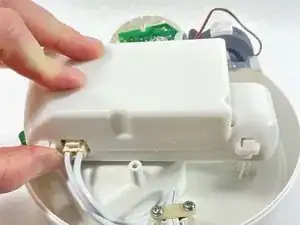

Осторожно снимите внутренний щит для основной платы, чтобы получить доступ к проводке увлажнителя.
Шаг 5
Когда обе провода будут проследованы, один подключен к центральному узлу, а другой к другой, меньшей, плате. Для доступа к меньшей плате необходимо открутить центральную.
Снимите оба винта с помощью отвертки крестовой #1.

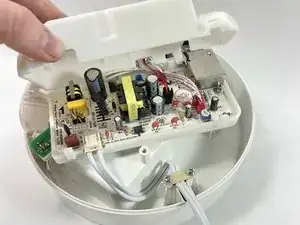

Поднимите центральную плату.
Шаг 6

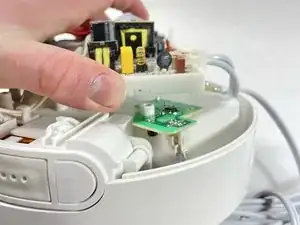

После того, как центральная плата будет поднята, меньшую плату можно извлечь из её места.

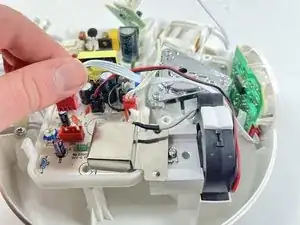

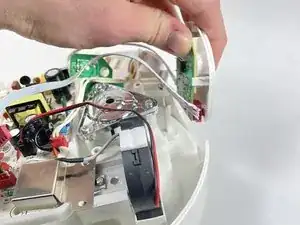

После извлечения меньшей платы теперь можно отключить провод, соединяющий главную плату с материнской платой сенсорной панели.

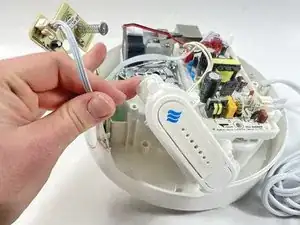

Удалите меньшую плату и материнскую плату сенсорной панели.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
