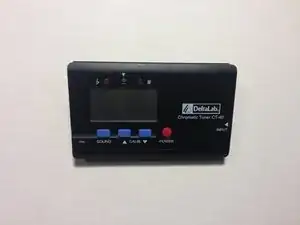

Замена разъёма входа хроматического тюнера DeltaLab CT-40
Сломан разъём входа в вашем хроматическом тюнере? Вместо покупки нового тюнера можно приобрести сам входной модуль и заменить его. Этот метод подходит для схожих тюнеров, но данное руководство предназначено специально для DeltaLab CT-40.
Шаг 1

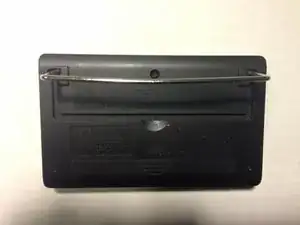

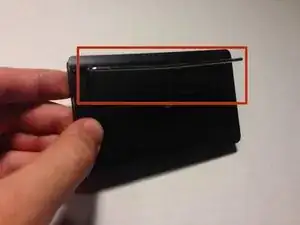

Сначала откройте металлическую подставку, чтобы получить доступ к винтам, не повредив корпус.
Шаг 2

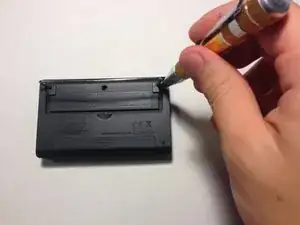

Удалите 3 внешних винта Phillips #1 диаметром 1.2 мм с помощью отвертки с мелкой головкой.
Шаг 3

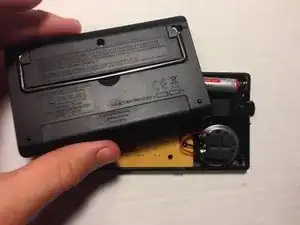

Снимите заднюю крышку, чтобы открыть внутреннюю плату.
Шаг 4

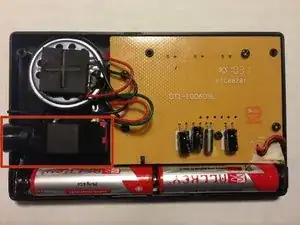

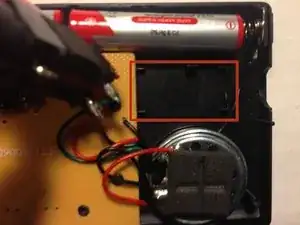

Найдите различные элементы тюнера и определите сломанный разъём входа.
Шаг 5

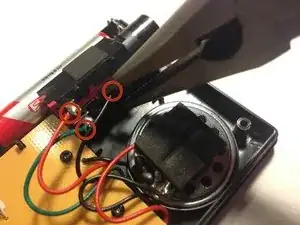

Перережьте провода, подключённые к разъёму входа, кусачками как можно ближе к самому разъёму.
Шаг 6

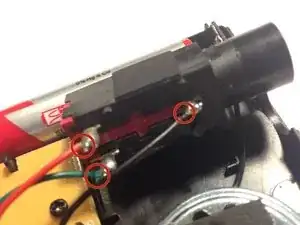

Возьмите новый разъём входа и припаяйте провода к соответствующим контактам на новом разъёме.
Научитесь паять (здесь).
Шаг 7
Сложите провода обратно и установите новый разъём в отверстие на тюнере, где он должен располагаться.
Шаг 8

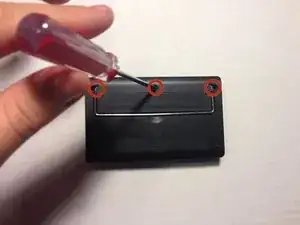

Установите крышку на место и закрутите 3 винта Phillips #1 диаметром 1.2 мм с помощью отвертки.
Перевод руководства с ifixit.com
