Замена разъема аудиовыхода на бас-гитаре Hofner Violin Bass
В этом руководстве показано, как припаять новый разъем выхода на бас-гитаре Hofner. Для этого понадобится паяльник. Перед началом работы рекомендуется ознакомиться с руководством по основам пайки, так как в данном руководстве процедура пайки описана не полностью.
Шаг 1

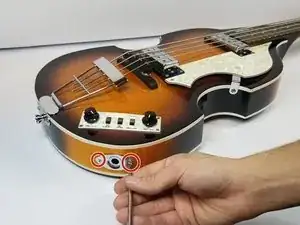

При помощи отвёртки Phillips #1 снимите панель разъема с нижнего угла гитары.

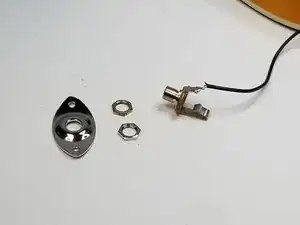

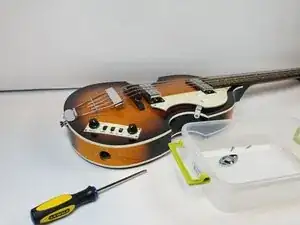

Разместите компоненты в ёмкости, чтобы не потерять их.
Шаг 2

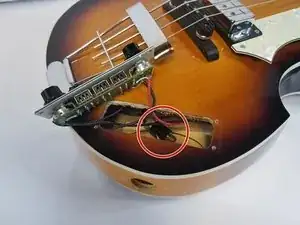

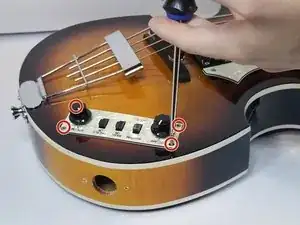

При помощи отвёртки Phillips #1 выкрутите четыре винта, крепящих панель управления к инструменту.
Шаг 3

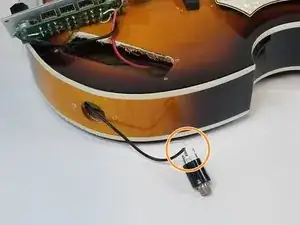

Найдите разъем, если он упал внутрь гитары.
Вытяните разъем и соединённый с ним провод через отверстие для разъема.
Шаг 4
Выполняйте пайку только в хорошо проветриваемом помещении.
Внимание. Во время пайки наконечник и стержень паяльника нагреваются до очень высокой температуры. Избегайте контакта.
При помощи паяльника расплавьте припой, соединяющий провод заземления со старым разъемом.
Шаг 5

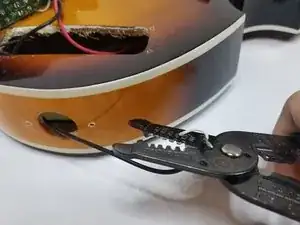

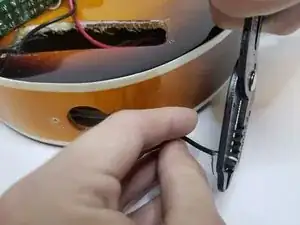

При помощи инструмента для зачистки проводов отрежьте конец провода.

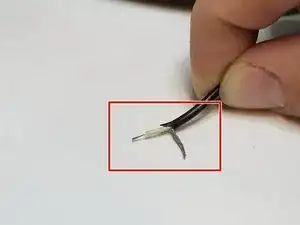

Затем зачистите изоляцию провода, чтобы он выглядел так же, как провод, выделенный красной рамкой.
Шаг 6

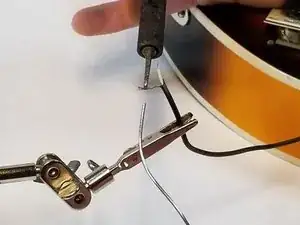

Теперь подготовим провод к пайке.
Закрепите провод с помощью держателя с «помощью рук».

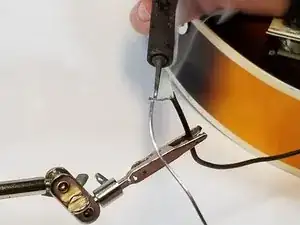

Нагрейте один из проводников с помощью паяльника.
Удерживая контакт между паяльником и проводом, аккуратно нанесите припой на проводник.
Повторите данную операцию для второго проводника.
Шаг 7

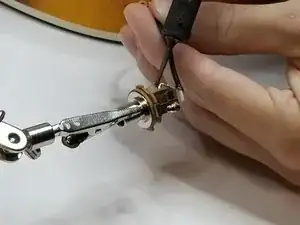

Теперь подготовим разъем к пайке.
Закрепите разъем с помощью держателя с «помощью рук».

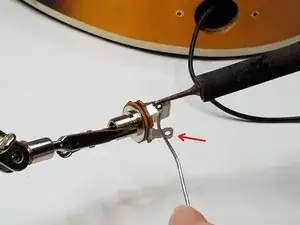

Приложите паяльник к первой контактной площадке проводника, чтобы нагреть её.
Нанесите припой на нагретую площадку.
Повторите данную операцию для второй контактной площадки проводника.
Шаг 8

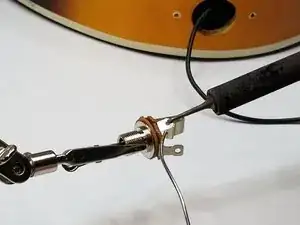

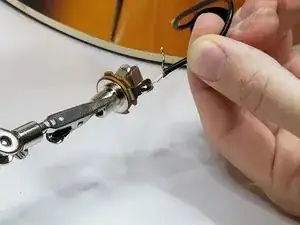

Теперь перейдём к пайке компонентов.
Прикоснитесь горячим проводом к раскалённой контактной площадке проводника и дополнительно нагрейте их паяльником, пока они не расплавятся и не соединятся.

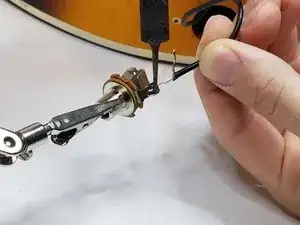

Повторите эту операцию, соединив провод заземления с контактной площадкой заземления.
Шаг 9

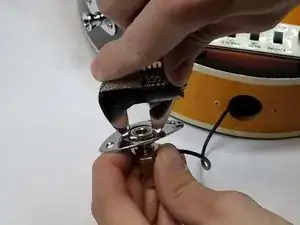

Наденьте первую гайку на вал разъема выхода.

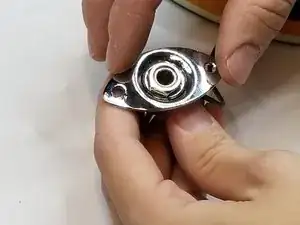

Установите панель разъема на вал.
Наденьте вторую гайку на вал и затяните её разводным ключом.
Перевод руководства с ifixit.com
