Как заменить отсутствующие язычки в Hohner 280C Chromonica 64

Дом

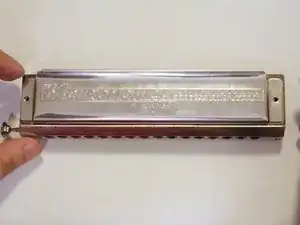

Хроматическая губная гармоника Hohner 280C Chromonica 64 со временем теряет пластиковые язычки, так как клей, фиксирующий их, разрушается. В результате гармоника не издаёт звук в тех отверстиях, где отсутствуют язычки. В этом руководстве описаны шаги по снятию боковых пластин, замене выпавших язычков с помощью клея и последующей сборке инструмента.

Шаг 1

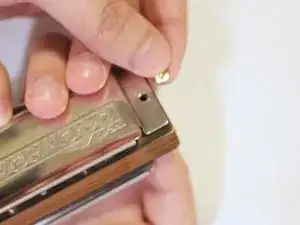

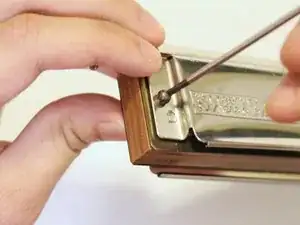

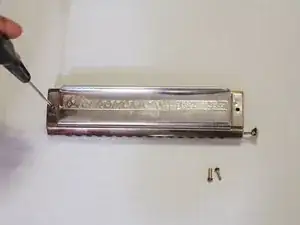

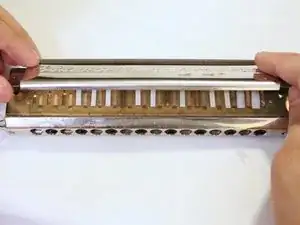

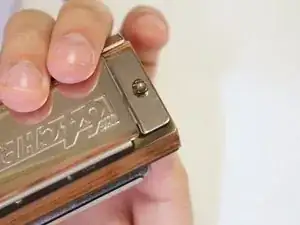

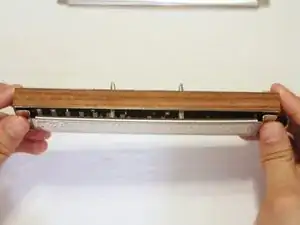

С помощью плоской отвёртки отвинтите четыре винта с круглой головкой 2,4 мм слева и справа от пластин гармоники.

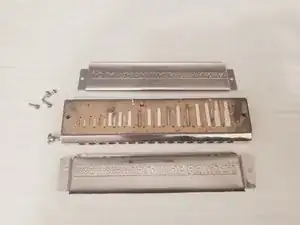

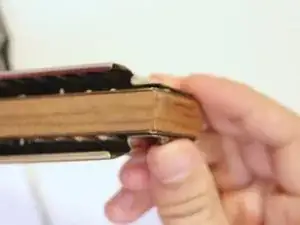

Отодвиньте боковые пластины до момента повторной сборки.

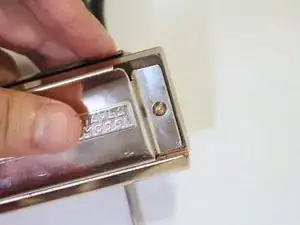

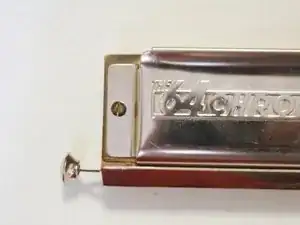

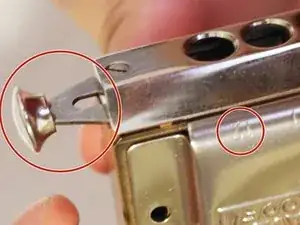

Винты соединены между собой, и отвинчивание с одной стороны приведёт к отвинчиванию соединённой с ней стороны.

Шаг 2

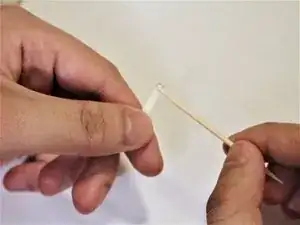

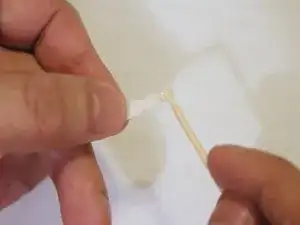

Нанесите очень маленькое количество клея на кончик зубочистки.

С помощью зубочистки аккуратно распределите клей по верхней части язычка без расщеплённого конца, при этом более длинная часть должна быть направлена вверх.

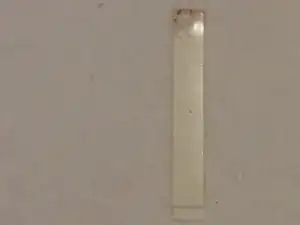

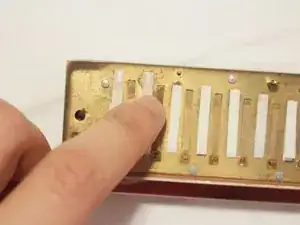

Расщеплённый язычок состоит из двух пластиковых частей, склеенных вместе, одна из которых немного длиннее. Они располагаются в середине пластины язычков, в отверстиях с 3 по 12.

Шаг 3

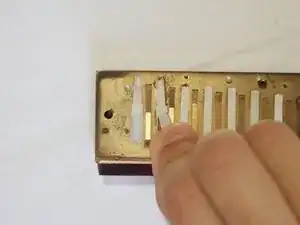

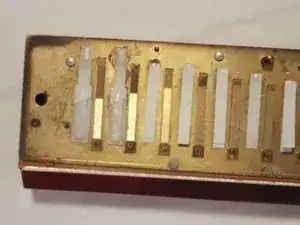

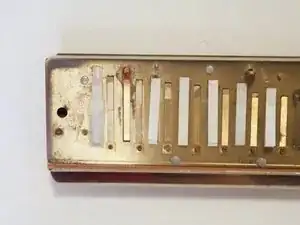

Поместите приклеенный язычок на пластину язычков гармоники в то место, где отсутствует язычок.

Осторожно прижмите язычок для фиксации клея.

Шаг 4

Нанесите очень маленькое количество клея на кончик зубочистки.

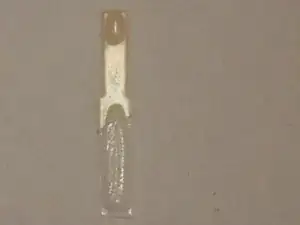

С помощью зубочистки аккуратно распределите клей по верхней части выступающего язычка без выступа, при этом выступ должен быть направлен вниз.

Выступающий язычок — это язычок с большим выступом. Они расположены слева на пластине язычков, в отверстиях 1–2.

Шаг 5

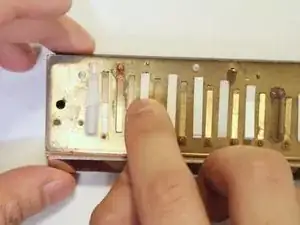

Поместите приклеенный язычок на пластину язычков гармоники в то место, где отсутствует язычок.

Осторожно прижмите язычок для фиксации клея.

Шаг 6

Дайте клею схватиться и высохнуть в течение 10–20 минут.

Шаг 7

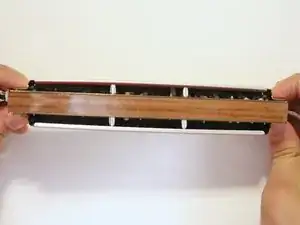

Для сборки боковых пластин совместите верхнюю пластину (ту, что с цифрами) с коромыслом гармоники так, чтобы её открытый конец был направлен вниз, а кнопка гармоники находилась справа рядом с цифрой 12.

Шаг 8

Совместите нижнюю пластину с коромыслом гармоники так, чтобы её открытый конец был направлен вниз.

Шаг 9

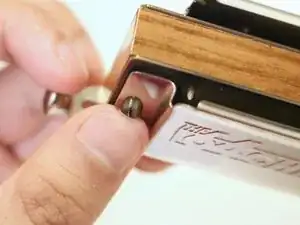

Вставьте один из пустотелых винтов с круглой головкой в выровненные отверстия.

Шаг 10

Зафиксируйте пустотелый винт, прижав его пальцем, положив гармонику на стол и т.д.

Шаг 11

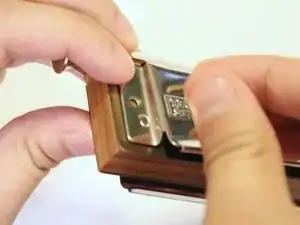

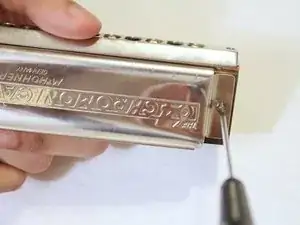

С помощью отвёртки заверните один из винтов с круглой головкой в противоположный пустотелый винт. Оставьте небольшой зазор, чтобы пластина не поднималась.
