Замена батарейки в педали Boss RC-1 Loop Station

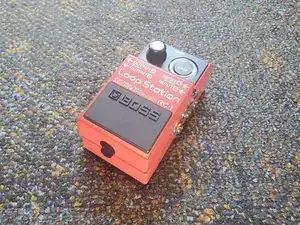

Используйте это руководство, если Boss RC-1 Loop Station не включается (что видно по красному индикатору в верхней части устройства). В этом руководстве показано, как разобрать устройство, получить доступ к батарее, извлечь и заменить её.
Отключите все источники питания. Снимите все кабели, подключённые к разъёмам устройства. Никогда не работайте с устройством, подключённым к электросети.
Шаг 1

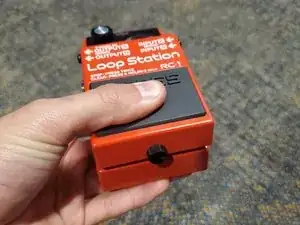

Нажмите на педаль, чтобы снять нагрузку с большого винта-ручки.
Шаг 2

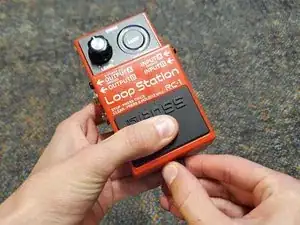

Снимите винт-ручку в нижней части устройства.
Ослабление винта-ручки до определённого положения также позволит открыть педаль.
Шаг 3
Отвёрткой Phillips №0 отвинтите два винта, закрепляющие педаль на корпусе.
Шаг 4

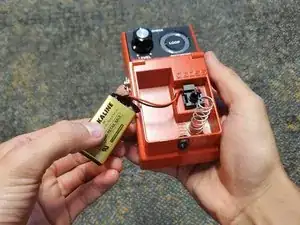

Извлеките батарею из устройства.
Шаг 5

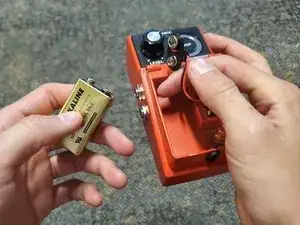

Отсоедините шнур с защёлкой от батареи.
Шаг 6
Соберите устройство в обратном порядке.
При завинчивании винта-ручки сначала приложите усилие к педали (сначала выполните шаг 1, затем шаг 2).
Заключение
Чтобы проверить успешность замены батареи, подключите гитарный кабель к разъёму «Output A». Если загорается красный индикатор под надписью «check» (в верхней части устройства), педаль петлителя работает.
Перевод руководства с ifixit.com
