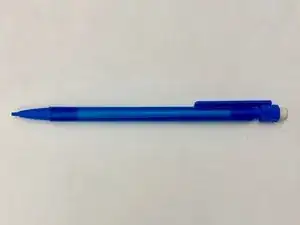

Замена пружины механического карандаша
Если из вашего механического карандаша больше не выходит грифель — либо при нажатии на механизм ничего не происходит, либо механизм не сжимается — данное руководство поможет восстановить работоспособность. В качестве примера используется механический карандаш Xtra Strong, однако процесс аналогичен и для других марок. Руководство предназначено для замены сломанной или заклинившей пружины, что может сделать любой пользователь, независимо от уровня технических навыков. Вам потребуется разобрать механический карандаш, извлечь старую пружину и установить новую, затем собрать устройство обратно. Специальные инструменты или меры предосторожности не требуются.
Шаг 1

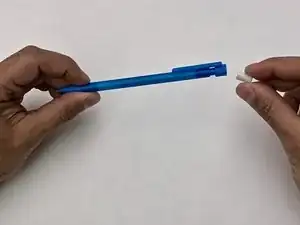

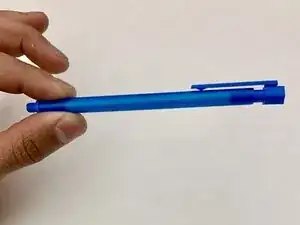

Извлеките ластик из механического карандаша.
Извлечение ластика может быть затруднено, если он слишком короткий.
Шаг 2
Извлеките графитовый стержень из карандаша.

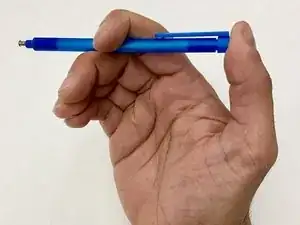

Нажмите несколько раз на механизм, чтобы убедиться, что из передней части карандаша вышел весь оставшийся стержень.
Шаг 3

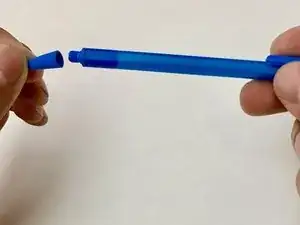

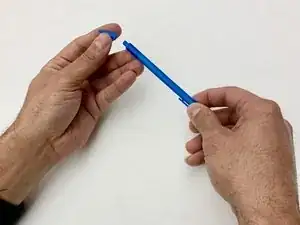

Открутите наконечник или колпачок от карандаша.
Возможно, колпачок удастся просто открутить. В других случаях его нужно потянуть с усилием. Процедура зависит от модели карандаша.
Шаг 4

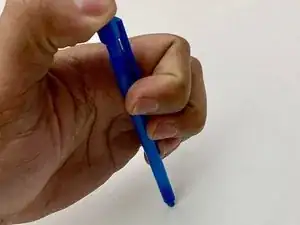

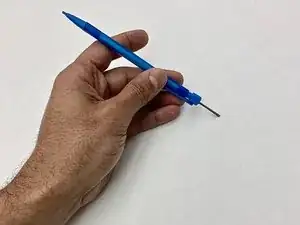

Нажмите на стержень, чтобы утопить его внутрь втулки.
Шаг 5

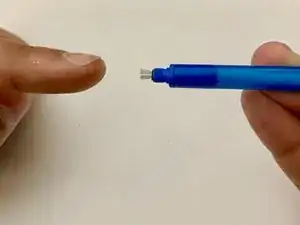

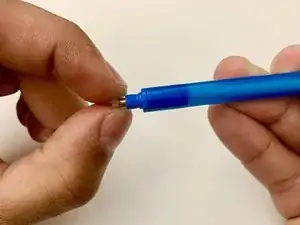

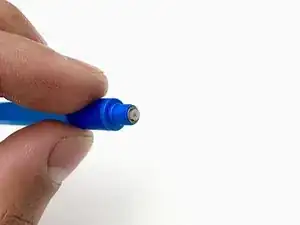

Удерживая стержень утопленным, сдвиньте золотое кольцо механизма вглубь втулки, чтобы открыть механизм подачи.
Шаг 6

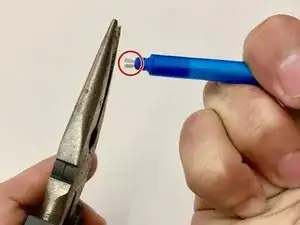

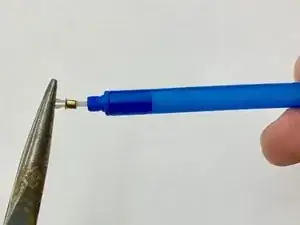

Зажмите механизм плоскогубцами перпендикулярно разрезу.
Приложите усилие и вытяните механизм прямо из стержня и втулки. Это может быть сложно.
Неправильное удержание механизма может повредить его.
Будьте осторожны, чтобы не потерять и не погнуть кольцо механизма. Оно маленькое и хрупкое.
Шаг 7

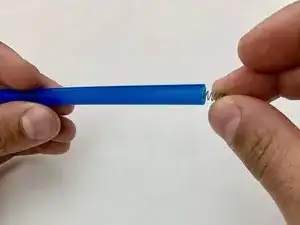

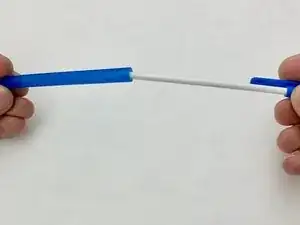

Извлеките стержень и пружину из втулки.
Пружина небольшого размера. Следите, чтобы не потерять её, чтобы правильно утилизировать.
Шаг 8
Поместите механизм и кольцо механизма обратно во втулку в том же порядке, в котором они были извлечены.
Фланец или самая широкая часть кольца механизма должна быть ближе к отверстию механизма.
Вам нужно будет удерживать их на месте для следующего шага.
Шаг 9
Поместите новую пружину и старый стержень во втулку в том же порядке, в котором они были извлечены.
Пружина небольшого размера. Следите, чтобы не потерять её.
Шаг 10
Нажмите большим пальцем или твёрдой поверхностью на механизм, чтобы втолкнуть стержень внутрь механизма.
Должен раздаться щелчок.
Проталкивание механизма в стержень спереди может повредить механизм и его кольцо.
Заключение
Чтобы собрать устройство, выполните шаги 1–3 в обратном порядке.
Перевод руководства с ifixit.com
