Замена бумагоотделителя фрезерного ножа
У меня есть шредер ID DEFENDER на 10 листов, который выполняет движения резки, но бумага выходит волнистой и не измельчённой. Моё руководство содержит инструкции по замене бумагоотделителя фрезерного ножа и направляющей отделителя, чтобы шредер мог правильно измельчать бумагу.
Шаг 1
Отключите шредер от электрической розетки.

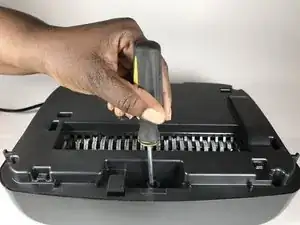

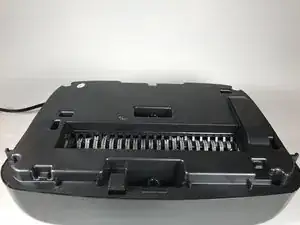

Снимите шредер с корзины для отходов и положите его лицевой стороной вниз на ровную поверхность.
Шаг 2

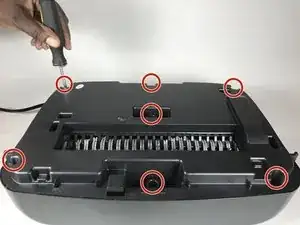

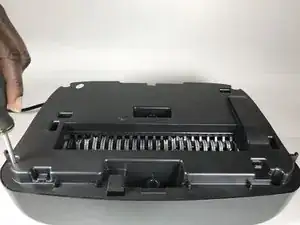

Найдите семь винтов корпуса и снимите их крестовой отверткой. Винты отмечены семью кругами. Длина винтов 15 мм, диаметр головки 5 мм.
Снимите наклейку производителя, чтобы получить доступ к одному из скрытых винтов, если применимо.
Шаг 3

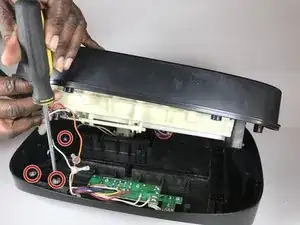

Снимите винты, соединяющие направляющую отделителя и основание корпуса шредера, крестовой отверткой. Длина винтов 10 мм, диаметр головки.
Шаг 4

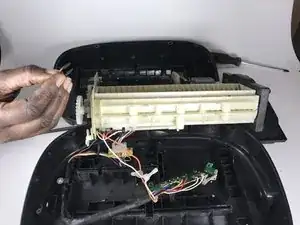

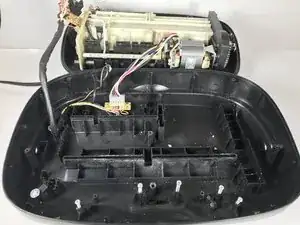

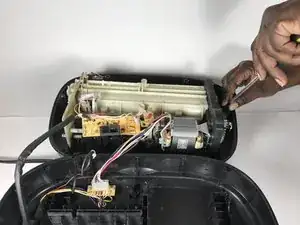

После того как все винты отвёрнуты, раздвиньте корпус.

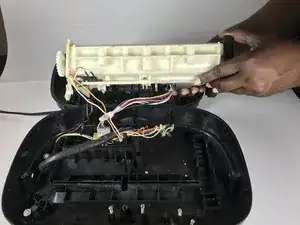

Снимите направляющую отделителя с корпуса.
Будьте осторожны, чтобы защита триггера не рассыпалась.
Шаг 5
Снимите е‑клипсы с шестерёнок на левой стороне плоской отверткой.
Снимите винты крышки коробки передач на правой стороне крестовой отверткой. Винты отмечены двумя кругами. Длина винтов 7 мм, диаметр головки 3 мм.
Шаг 6

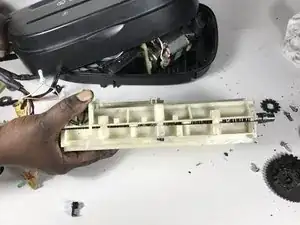

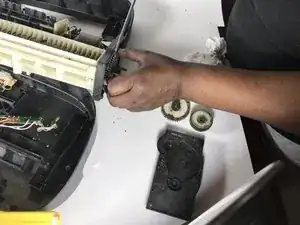

Снимите шестерёнки с обеих сторон.
Если шестерёнки трудно снять, используйте плоскую отвертку для помощи. Шестерёнки также могут быть жирными, поэтому положите их на бумажное полотенце или газетный лист.
Снимите винты с боковой панели коробки передач крестовой отверткой, чтобы добраться до шестерёнок. Длина винтов 7 мм, диаметр головки 3 мм.
Шаг 7

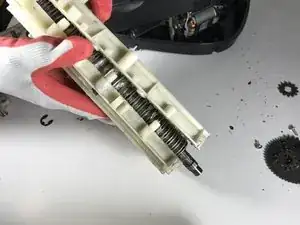

Установите комплект бумагоотделителя фрезерного ножа и комплект направляющей отделителя.
Наденьте защитные перчатки: лезвия очень острые.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
