Замена лезвий электрической точилки Royal P50
Если вы заметили, что ваша электрическая точилка Royal P50 больше не точит карандаши должным образом, эти простые шаги помогут решить проблему.
За заточку карандашей отвечает лезвие. Повреждённое или изношенное лезвие приведёт к плохому качеству заточки, хотя карандаш всё равно будет заострён. Важно учитывать это: любая другая неисправность, не связанная с лезвием, вероятно, имеет иное происхождение, которое в этом руководстве не рассматривается.
Попробуйте несколько разных карандашей, проверьте, нет ли скопления стружки, или подключите устройство к другой розетке — это поможет исключить ненужную замену исправного лезвия.
Перед началом убедитесь, что точилка полностью отключена от электросети и обесточена, чтобы избежать несчастных случаев.
Шаг 1

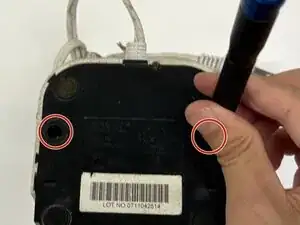

Переверните точилку, чтобы низ был направлен вверх.
Снимите резиновые заглушки винтов с помощью лопатки.
Отверткой Phillips #1 отвинтите винты на дне устройства.
Шаг 2

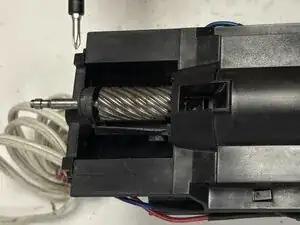

Сдвиньте белую крышку вверх вдоль механизма и снимите её. Это откроет механизм лезвия и проводку в задней части точилки.
Шаг 3

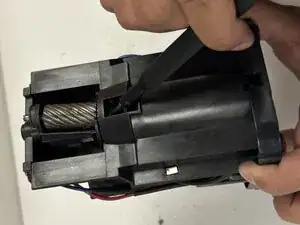

Отожмите вручную чёрный дискообразный элемент, показанный здесь.
Шаг 4

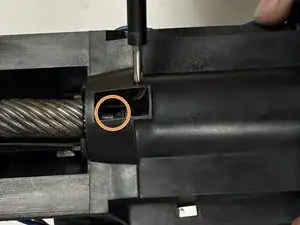

Обратите внимание на металлический стержень, который теперь открыт и непосредственно соединён с лезвием — его нужно удалить.
Под лезвиями вы увидите прямоугольное отверстие и часть того же стержня.
Шаг 5

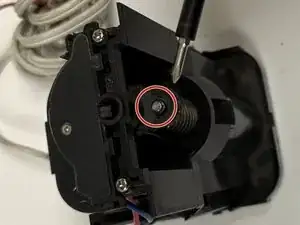

Тем же Phillips-отвёрткой подденьте стержень, упирая отвёртку в место, где стержень лежит под металлической пластиной, и слегка подвиньте стержень вверх.

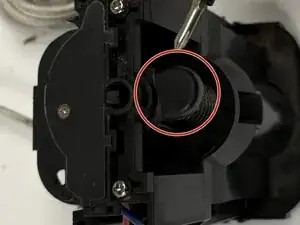

Теперь из верхней части лезвия будет выступать длинный металлический стержень.
Шаг 6

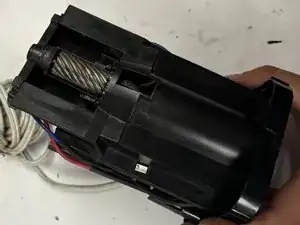

Снимите стержень — лезвие выйдет наружу.
Установку новых лезвий выполняйте в обратном порядке, повторяя процесс снятия в обратном направлении.
После закрепления лезвия поместите все элементы на место и закрепите винтами.
Шаг 7
Ваша точилка должна снова работать как новая!
Приятной заточки!
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
