Замена проводов ионизатора в очистителе воздуха Fulminare H13 True HEPA
Качество воздуха в нашем доме напрямую и существенно влияет на общее состояние здоровья. Исправный очиститель воздуха помогает удалять загрязнители, которые могут вредить, из воздуха. В этом руководстве вы узнаете, как разобрать и заменить провода ионизатора в очистителе воздуха Fulminare H13 True HEPA.
Проволока ионизатора удаляет мелкие частицы из воздуха и «очищает» воздух с помощью отрицательных ионов. Если проволока не работает, проходящий через устройство воздух не очищается. Если провода ионизатора в вашем Fulminare H13 вышли из строя, следуйте этому руководству, чтобы заменить их.
Перед началом ремонта отключите устройство и выньте вилку из розетки.
Шаг 1
Убедитесь, что очиститель воздуха полностью отключён от питания и вынут из розетки. Это предотвращает возможные несчастные случаи.

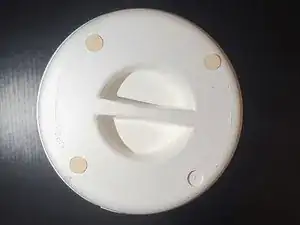

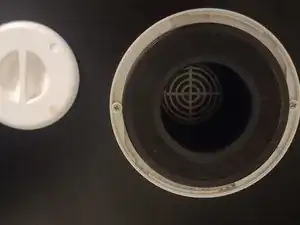

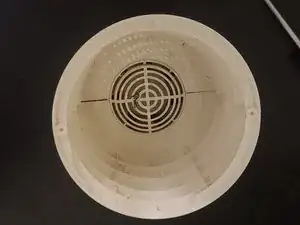

Держите крышку и поворотом против часовой стрелки разблокируйте её. После разблокировки поднимите крышку, чтобы увидеть внутренний чёрный фильтр. Храните крышку в безопасном месте.
Шаг 2

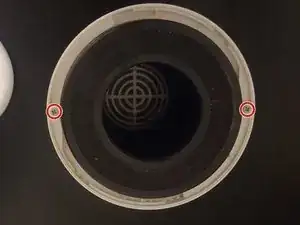

Найдите два маленьких винта, удерживающих фильтр на месте, как показано на фото.
Далее используйте крестообразную отвёртку подходящего размера. Аккуратно выкрутите винты (2 мм). После выкручивания положите винты в безопасное место, чтобы они не потерялись.
После того как винты в безопасности, осторожно вытащите фильтр из посадочного места. Будьте осторожны, чтобы не повредить фильтр при извлечении.
Шаг 3

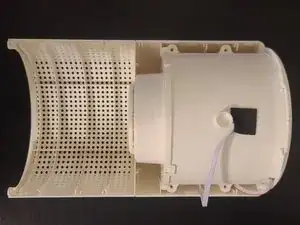

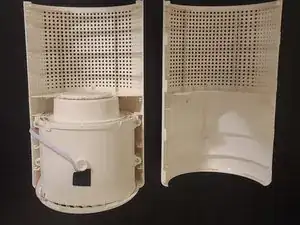

Теперь у нас есть внешняя оболочка фильтра. Чтобы разделить её, найдите защёлки, которые удерживают половины корпуса очистителя вместе.

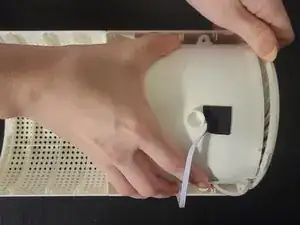

Осторожно разъедините защёлки, разместив руки по обе стороны корпуса и аккуратно раздвинув его. Можно приложить контролируемое усилие, так как защёлки могут быть плотными. На этом этапе лучше потратить больше времени, чтобы избежать повреждений внешней оболочки.
Шаг 4
Далее вы увидите вентилятор. Найдите четыре винта, которые крепят вентилятор, как показано слева. Винты размером 3.2 мм.
Используйте ту же крестообразную отвёртку и выкрутите все винты, затем поместите их в безопасное место. Следите, чтобы они не перепутались с другими винтами!
Наконец, отсоедините вентилятор. После удаления винтов аккуратно поднимите вентилятор с места. Если вентилятор удерживается защёлками, разомкните их перед извлечением вентилятора.
Шаг 5

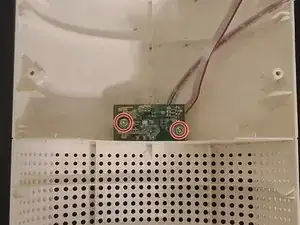

Теперь будем выкручивать материнскую плату. Найдите винты, которые закрепляют плату. В корпусе находятся два винта 1.25 мм.
Используйте крестообразную отвёртку, чтобы выкрутить винты. После выкручивания отложите их в безопасное место.
Перед дальнейшими действиями убедитесь, что материнская плата не подключена к другим защёлкам и проводам.
Шаг 6

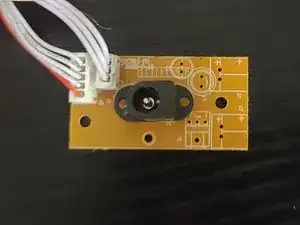

Убедитесь, что кабели подключены к материнской плате.
При снятии кабелей тяните их в том же направлении, в котором проходят провода, чтобы не повредить материнскую плату.
Также равномерно приложите небольшое давление по кабелю, чтобы провода не повредились.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
