Замена рабочего конденсатора HVAC
В этом руководстве показано, как быстро и безопасно проверить и, при необходимости, заменить рабочий конденсатор в конденсаторном блоке бытовой системы отопления, вентиляции и кондиционирования воздуха. Этот процесс может быть также использован, с некоторыми изменениями, для проверки других конденсаторов, например конденсатора вентилятора в печи вашей системы HVAC.
При выполнении этого руководства помните о безопасности: отключите питание перед началом работ и включайте его снова только после полной сборки.
Шаг 1

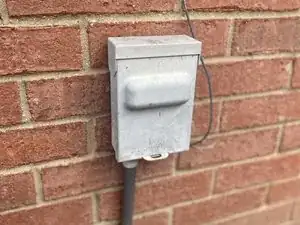

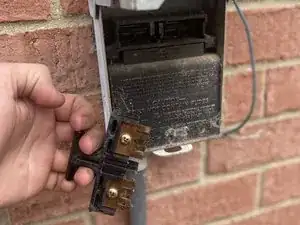

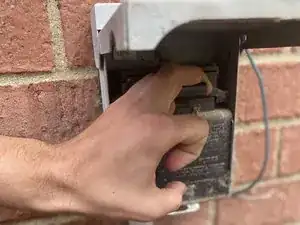

Отключите питание перед началом, вынув вилку или переключив выключатель на коробке отключения. Оставление питания включенным во время ремонта может привести к смерти или серьёзным травмам.
Шаг 2

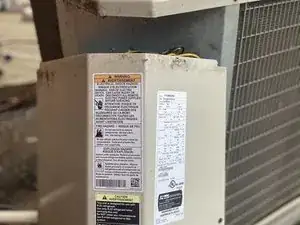

Используйте отвертку Phillips #2 или насадку Phillips 1/4 дюйма, чтобы открутить два винта, фиксирующие крышку электрической панели.
Размер/тип винта зависит от модели вашего блока.
Снимите крышку электрической панели.
Шаг 3

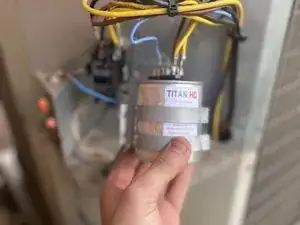

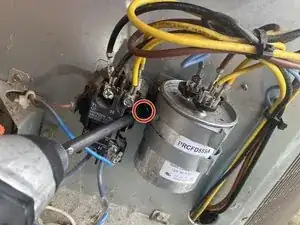

Используйте отвертку Phillips #2 или насадку Phillips 1/4 дюйма, чтобы открутить два винта, фиксирующие кронштейн конденсатора.

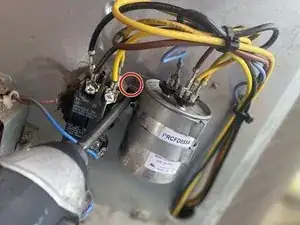

Осторожно отведите конденсатор от электрической панели, не повредив и не отсоединив провода.
Шаг 4

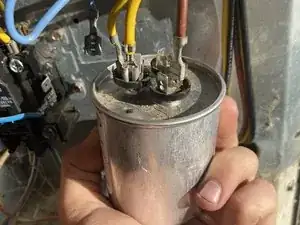

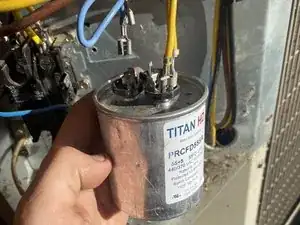

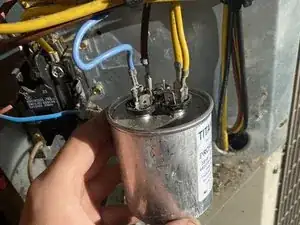

Снимите провода, потянув их прямо вверх и с выводов.
Отметьте, куда идут провода, по их цвету и по числу штырьков на клеммах.
Шаг 5
Опасная ситуация, которая может привести к серьёзным травмам или смерти. Хотя процесс разрядки показан с использованием отвертки, используйте инструмент для разрядки конденсаторов с соответствующим номиналом.
На клеммах есть штампы на металле, указывающие, какая клемма какая. Одна помечена «C» для «общий», следующая — «Fan» для вентилятора, а последняя — «Hum» для компрессора.

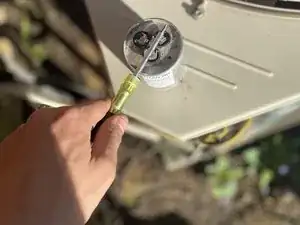

Используйте инструмент для разрядки конденсатора, чтобы замкнуть промежуток между клеммами, помеченными «Hum» (компрессор) и «common» (общий). Это разрядит накопленное электричество и предотвратит повреждение вас и вашего измерителя емкости.
Повторите процесс между клеммой «fan» и клеммой «common».
Шаг 6

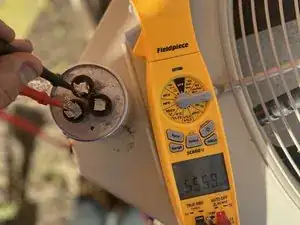

Используйте измеритель ёмкости, чтобы считать значение в микрофарадах между 3-контактной клеммой (Hum) и 4-контактной клеммой (common).

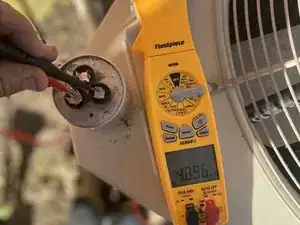

Повторите измерение между 1-контактной клеммой (fan) и 4-контактной клеммой (common).
Шаг 7

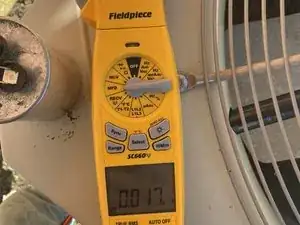

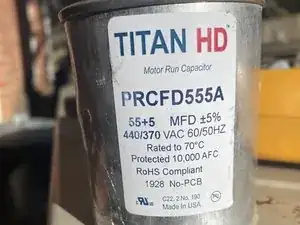

Сравните полученные показания с указанными на этикетке конденсатора. Если значения примерно совпадают (в пределах 0,4 микрофарад), конденсатор заменять не нужно. Если разница больше 0,4 микрофарад, конденсатор следует заменить.
Например, 5-микрофарадный конденсатор, показавший 4,5 микрофарад, требует замены, даже если пока не вызывает проблем.
Если конденсатор вышел из строя, часто есть визуальный признак: верхняя часть цилиндра будет вздутой, как нераскрытая банка газировки, которую уронили.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
