Замена программируемого термостата Trane для одноступенчатой реверсивной тепловой помпы
Используйте это руководство для замены программируемого термостата в системе одноступенчатой реверсивной тепловой помпы. Тепловая помпа, использованная в этом ремонте, производства Trane US Inc.
Термостат связывается с вашей системой ОВК, определяя, когда она включается, как долго работает и когда отключается. Неисправный термостат может потерять питание и ничего не отображать (как будто пропало питание) или работать с перебоями. Перед использованием этого руководства убедитесь, что термостату не требуется просто замена батареек и что неисправный автомат не отключает питание вашей системы ОВК и термостата. Несколько раз протестируйте систему с отключенным и включенным автоматом и с новыми батарейками, чтобы подтвердить, что проблема в термостате.
В процессе замены будет проверена совместимость, отключено питание, удалён старый термостат, подсоединена проводка к новой монтажной пластине и заново установлена лицевая панель.
Поскольку вы будете работать с электрическими проводами, перед снятием термостата необходимо отключить питание. Невыполнение этого требования может привести к электрическому удару.
Шаг 1
Перед началом убедитесь, что ваша система ОВК является одноступенчатой реверсивной тепловой помпой.

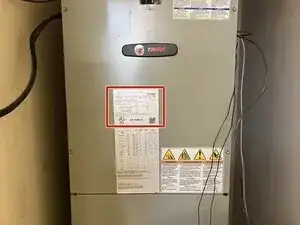

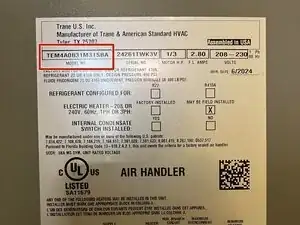

Если вы не уверены, найдите номер модели на внутреннем блоке и выполните поиск в интернете.

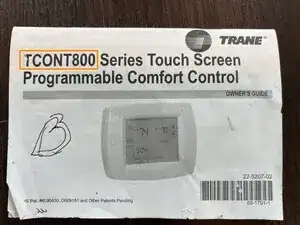

Подтвердите наличие совместимого запасного термостата.
Проверьте номер серии термостата, который можно найти в руководстве пользователя или инструкции.
Шаг 2

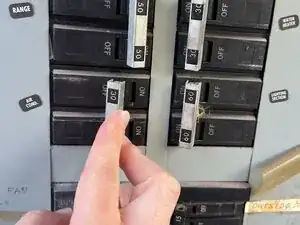

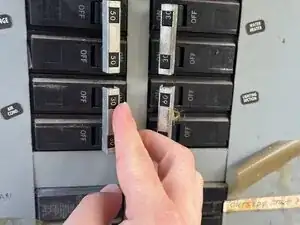

Перед началом выключите все соответствующие автоматические выключатели, питающие вашу систему ОВК.
Поскольку вы будете работать с проводкой, вы должны убедиться, что питание полностью отключено, прежде чем продолжать. Невыполнение этого требования может привести к электрическому удару.
Шаг 3

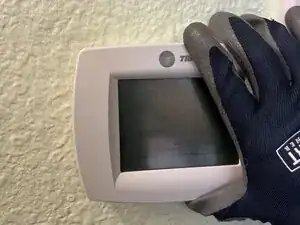

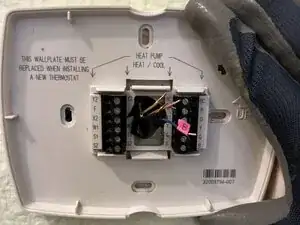

Снимите лицевая панель (плакетку экрана), аккуратно потянув прямо на себя, как показано, чтобы получить доступ к монтажной пластине.
Шаг 4
Используйте шлицевую отвертку 1/8" для ослабления винтов клемм.
Шаг 5
На оставшуюся часть руководства используйте защитные перчатки.

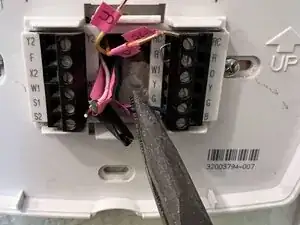

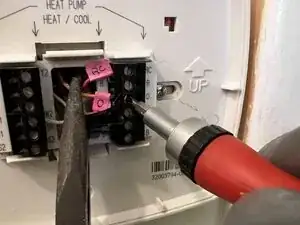

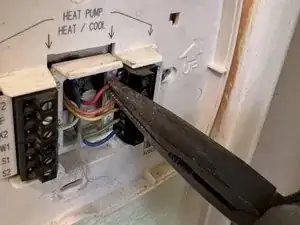

Используйте плоскогубцы с узким носиком, чтобы аккуратно снять провода.

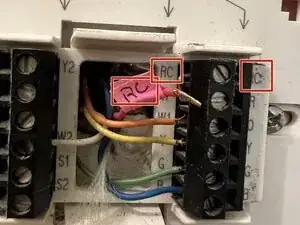

Маркируйте провода в соответствии с клеммой, с которой вы их сняли.
Новые термостаты обычно поставляются с наклейками для маркировки.
Шаг 6

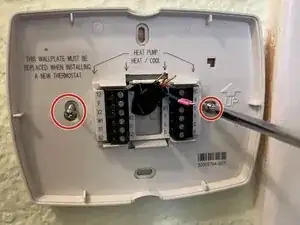

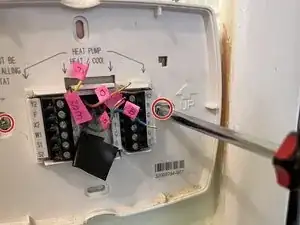

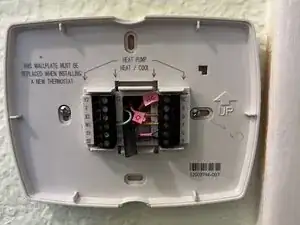

Используйте крестовую отвертку Phillips #2, чтобы вынуть два винта, фиксирующие монтажную пластину.
При необходимости скрепите провода между собой электрической лентой, чтобы они не ускользнули в стену.

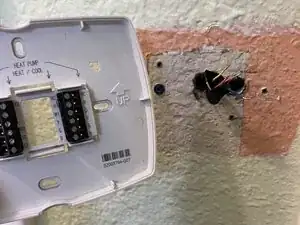

Аккуратно снимите монтажную пластину, потянув её прямо от стены.
Шаг 7
Установите новую монтажную пластину на стену.

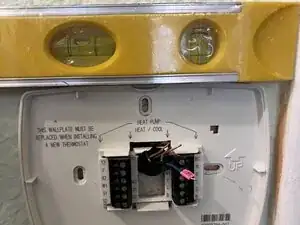

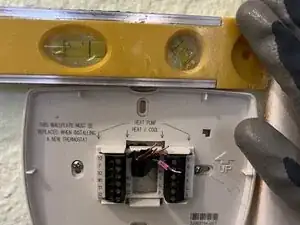

Используйте уровень, чтобы отрегулировать пластину до ровного положения.
Если старые отверстия под винты не совпадают с отверстиями на новой монтажной пластине, вам потребуется отметить и просверлить новые отверстия.
Шаг 8
Используйте крестовую отвертку Phillips #2, чтобы закрепить винты и прикрепить новую монтажную пластину к стене.
Используйте уровень, чтобы убедиться, что монтажная пластина по-прежнему выровнена.
Шаг 9

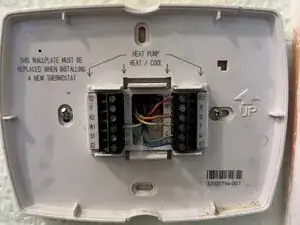

Установите промаркированные провода в новую монтажную пластину.
Следуйте руководству по проводке нового термостата. Если инструкции отсутствуют, подключите провода к соответствующим промаркированным клеммам (например, провод B в клемму B, провод RC в клемму RC и т. д.).
Шаг 10

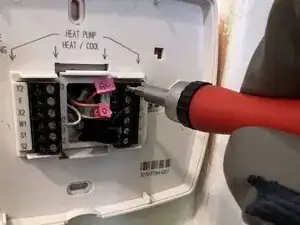

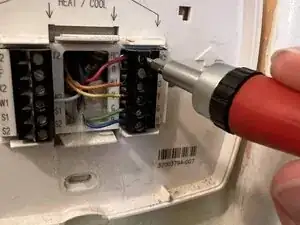

Используйте шлицевую отвертку 1/8" для затяжки винтов клемм.
Вам может потребоваться использовать плоскогубцы, чтобы удерживать провода на месте при затяжке винтов.
Шаг 11
Если маркировочные наклейки являются легковоспламеняющимися, удалите их перед установкой лицевой панели.

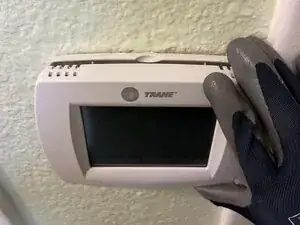

Совместите лицевую панель с монтажной пластиной и нажмите, пока она не защёлкнется.
Заключение
Поздравляем — вы завершили замену термостата. Теперь вы можете включить автоматические выключатели вашей системы ОВК и настроить новый термостат по желанию.
Перевод руководства с ifixit.com
