Замена мотора Honeywell Turboforce
Если Ваш воздухообменник Honeywell Turboforce не работает при включении, возможно, двигатель вышел из строя и требует замены. Наше руководство покажет, как правильно извлечь неисправный мотор.
Шаг 1

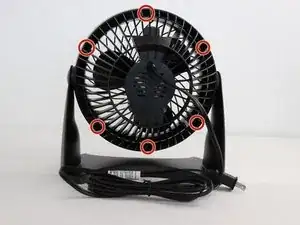

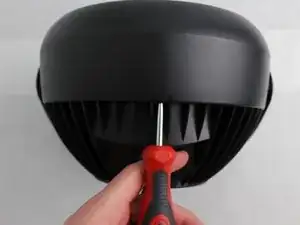

Используя крестовую отвертку Phillips #1, отвинтите шесть винтов длиной 15 мм на внешнем кольце задней части вентилятора, удерживающих корпус вместе.
Канал для винта длинный, рекомендуется использовать отвертку с длинным стержнем или отвертку с более тонкой ручкой.
Шаг 2

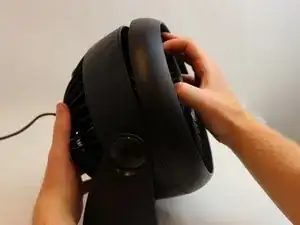

Отожмите крышку лопастей от корпуса вентилятора, чтобы получить доступ внутрь.
Шаг 3

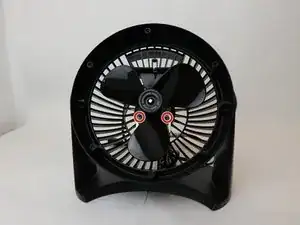

Снимите два винта длиной 36 мм на металлической пластине за лопастями с помощью крестовой отвертки Phillips #1.
Шаг 4

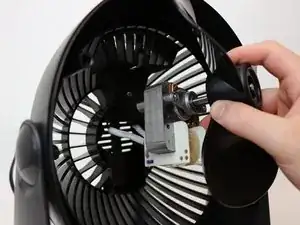

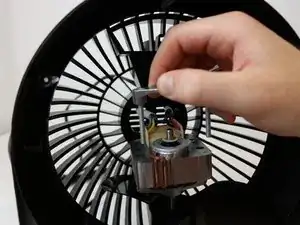

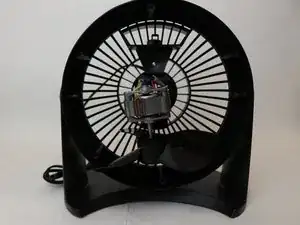

Осторожно вытяните мотор вперед из посадочного места и наклоните его вперёд, обнажив заднюю часть мотора.
Осторожно: к задней части мотора подключены провода.
Шаг 5

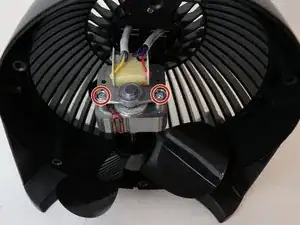

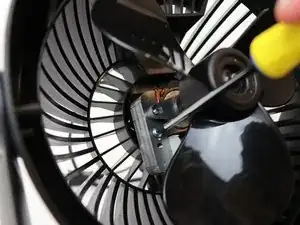

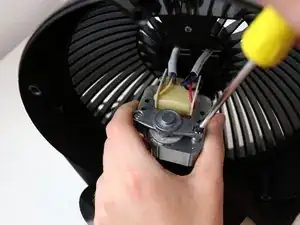

Используя крестовую отвертку Phillips #1, снимите два винта длиной 37 мм на задней стороне мотора.
Учтите, что с противоположной стороны мотора гайка фиксирует винт.
Учтите, что после удаления винта металлическая скоба, где расположены винты, отойдет.
Шаг 6

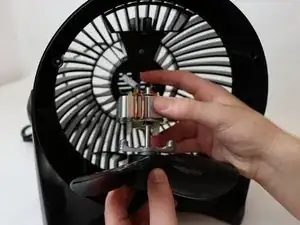

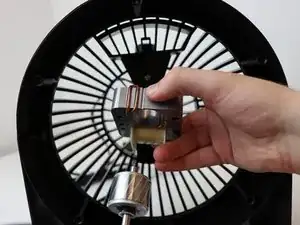

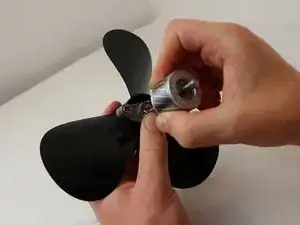

Осторожно извлеките круглый мотор из квадратного держателя.
Лопасти вентилятора останутся соединёнными с круговым мотором.
Шаг 7

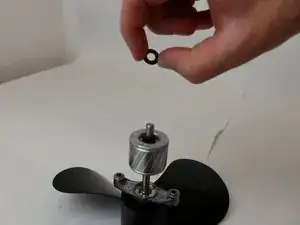

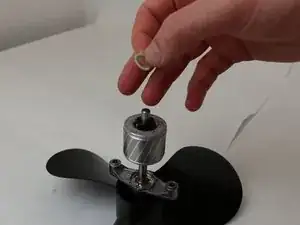

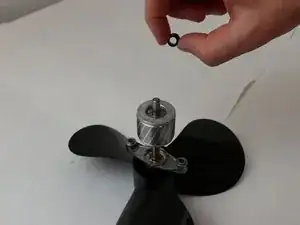

Снимите войлочную шайбу, металлическую шайбу и резиновую заглушку с оси.
Шаг 8
Снимите мотор и замените его новым элементом.
Рекомендуется использовать смазку при установке нового мотора.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
