Замена кнопки на задней панели Zoomer Dino Boomer
В этом руководстве описывается разборка Zoomer Dino Boomer для отсоединения сенсорной кнопки от основной платы с целью замены.
Шаг 1
Выключите Zoomer Dino Boomer перед разборкой.

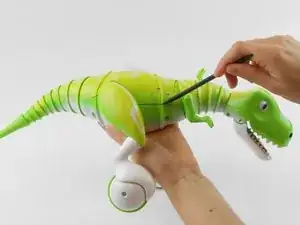

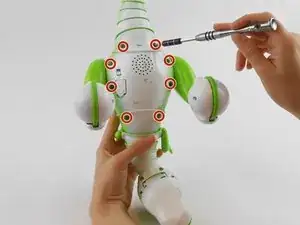

Выкрутите восемь винтов Phillips #1 длиной 9,3 мм.
Шаг 2
Переверните динозавра и установите в вертикальное положение.

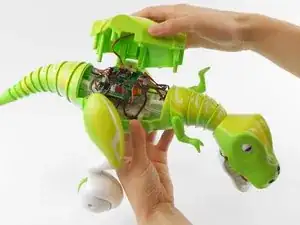

Воспользуйтесь лопаткой, чтобы аккуратно отделить заднюю крышку от остальной части Zoomer Dino Boomer.

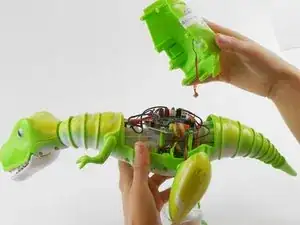

Будьте осторожны при снятии задней крышки. Задняя крышка Zoomer Dino Boomer по-прежнему соединена с электронной системой проводом.
Шаг 3

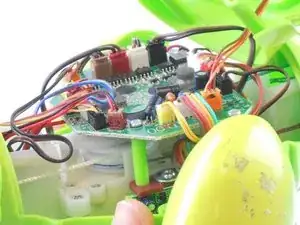

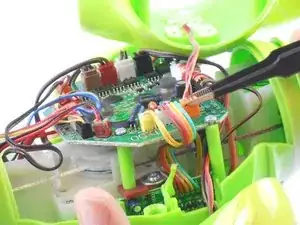

Отсоедините провод, соединяющий заднюю крышку динозавра с основной платой, аккуратно потянув оранжевый разъём пинцетом.

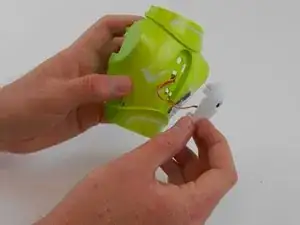

Снимите заднюю крышку.
Если возникают трудности с отсоединением разъёма от гнезда, подтолкните маленькие выступы по бокам разъёма пинцетом. Этот шаг может потребовать некоторых усилий.
Не повредите провода или плату.
Шаг 4

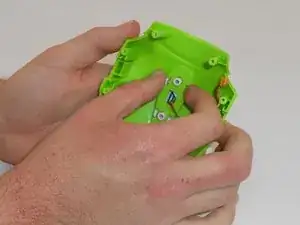

На широкой части кнопки сожмите два белых фиксатора вместе.
Шаг 5
Заведите белую круглую вставку между этими фиксаторами как можно дальше.
Шаг 6

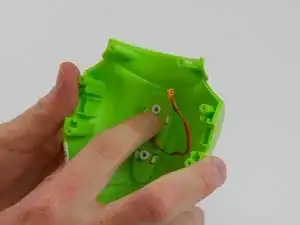

На узкой части кнопки сожмите два белых фиксатора и нажмите на круглый выступ между ними, пока кнопка не освободится.
Удалите заднюю кнопку.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
