Как отремонтировать ультразвуковой очиститель Maplin A53GT

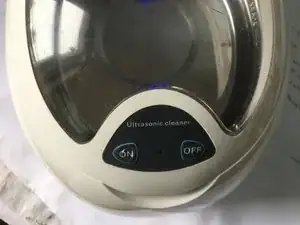

Первое изображение показывает общий вид ультразвукового очистителя с переключателями на крышке, поэтому проводка для двух переключателей и двух светодиодов (не показаны) должна проходить через петлю крышки, что могло вызвать повреждение проводки спустя 5 лет.

Для проверки проводки требуется полная разборка (весьма проста). 3 винта на основании ослабляют сетевой кабель. 8 винтов под крышкой снимают и отделяют крышку. 4 утопленных винта скрыты за резиновыми ножками, отделяют верхнюю и нижнюю части, предоставляя доступ к 8 винтам, которые можно открутить для снятия металлического резервуара. 5 винтов освобождают печатную плату.

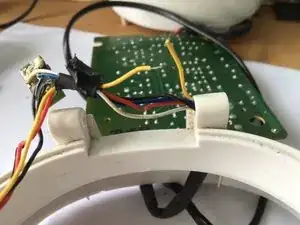

Изображение показывает сломанный жёлтый провод (изображение сделано после подготовки к пайке). Обратите внимание также на повреждение изоляции красного провода.

Четыре цветных провода были покрыты термоусадочной оболочкой, которая была частично удалена. Я знал, что жёлтый провод сломан, так как не было непрерывности на мультиметре между переключателем и основной платой. Место разрыва было определено с использованием игольчатых контактов, прикрепленных к щупам мультиметра, чтобы проколоть изоляцию провода.

Сломанный провод был припаян и изолирован термоусадкой. Повреждение изоляции красного провода было заделано небольшой каплей клея Uhu. Термоусадочная оболочка на четырех проводах не была заменена, чтобы провода имели больше пространства для движения при открывании и закрывании крышки.

Изображение показывает два переключателя крышки и красный светодиод на миниатюрной печатной плате (здесь зажата в тисках). Обратите внимание, что эта миниатюрная печатная плата была удерживаемая на месте в крышке горячим клеем. Она была осторожно снята с помощью нескольких капель спирта. То же самое было сделано с другой синей миниатюрной платой светодиода. Удаление этих плат упростило проверку непрерывности проводки.

Пока устройство было разобрано, переключатели были очищены, так как у них была очень плохая реакция на непрерывность, которая не улучшилась при использовании очистителя контактов. Механическая очистка была проведена после снятия металлических квадратов острым ножом для доступа к трем клеммам и пружинному куполу (очищенному с помощью мелкой отвёртки и абразивной бумаги 600 грит).

Переключатели были собраны обратно и скреплены вместе, переплавив оставшиеся пластиковые капли с помощью горячего ножа при температуре около 150 °C и капли клея Uhu, чтобы убедиться, что сборка была надежной. Возможно, проще было заменить переключатели?
