Замена двигателя и катушки режущей машинки Andis Master

Внимание: Перед началом разборки убедитесь, что машинка отключена от сети.

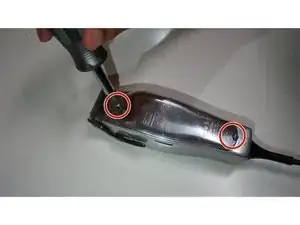

Используя отвёртку с крестообразным шлицем, открутите два винта крышки корпуса, указанных на изображении.

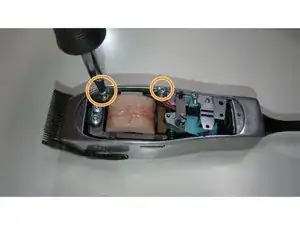

Используя отвёртку с крестообразным шлицем, открутите два крепёжных винта, указанных на изображении, которые фиксируют катушку.

Напоминание: Сохраняйте шайбы, снятые с каждого винта, отдельно

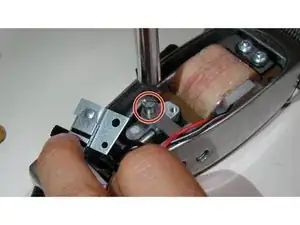

Используя отвёртку с крестообразным шлицем, удалите винт установки переключателя, указанный на изображении.

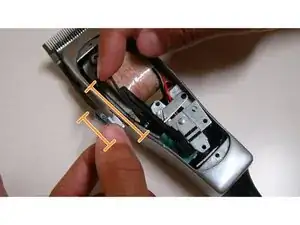

Поднимите блок переключателя, чтобы освободить приводной рычаг.

Вытяните кнопку переключателя от приводного рычага. Затем отсоедините приводной рычаг от блока переключателя.

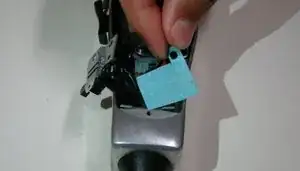

Найдите изоляцию переключателя под блоком переключателя.

Примечание: Изоляция переключателя хрупкая и тонкая. Будьте осторожны, не повредите её.

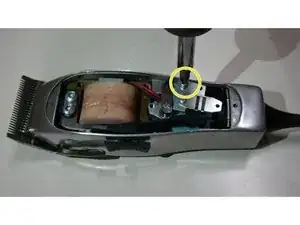

Открутите винт, фиксирующий поводок якоря (это деталь сверху проводов, ведущих к катушке).

Напоминание: Возможно, потребуется приложить дополнительное усилие для выкручивания этого винта из-за внутренних деталей

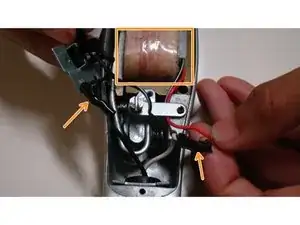

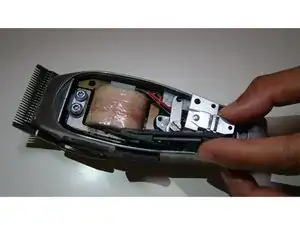

Найдите катушку и провода питания, идущие к встроенному сетевому шнуру.

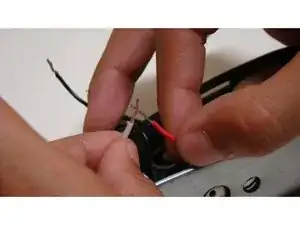

Используя обжимной инструмент, зачистите концы каждого провода на 1–2 см, чтобы оголить достаточную длину для соединения с проводами нового двигателя.

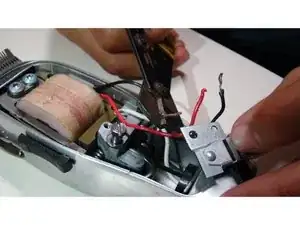

Затем используя кусачки, отрежьте {положительный и отрицательный} провода, идущие от катушки к встроенному сетевому шнуру. Отрезайте примерно посередине между двумя концами проводов.

Напоминание: Убедитесь, что Вы запомнили соответствие проводов и их расположение, чтобы правильно подключить новый двигатель.

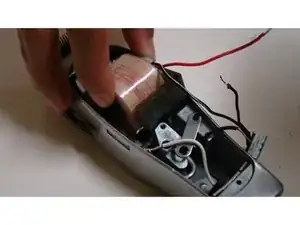

После того как Вы отрежете провода старой катушки, полностью удалите её и установите новую.

Примечание: Чёрный провод это {отрицательный}, соединяется с чёрным проводом; красный — {положительный}, соединяется с красным проводом. Однако в данном случае красный провод соединяется с белым (зависит от поставки производителя). Белый провод идёт от встроенного сетевого шнура.

Скрутите красный провод, идущий от катушки, с белым, а чёрный провод — с чёрным.

ВНИМАНИЕ: Подключайте провода правильно: чёрный к чёрному, красный к белому. Неправильное подключение вызовет короткое замыкание (электрическую неисправность) при подключении шнура к розетке.

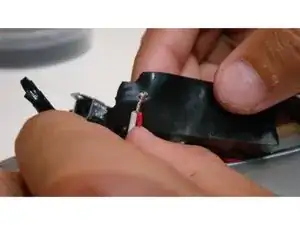

После того как Вы скрутили провода, изолируйте оголённые участки изоляционной лентой. Оставьте немного ленты за концами проводов и под резиновым слоем вокруг провода, как показано на фото. Обмотайте ленту максимально плотно вокруг соединений.

Чтобы завершить ремонт и собрать устройство, выполните данные шаги в обратном порядке, начиная с шага 3 и заканчивая шагом 1.
