Как заменить поврежденный кабель датчика на гребном тренажере MBH Fitness Water
В этом руководстве описывается, как заменить поврежденный кабель датчика на гребном тренажере MBH Fitness Water.
Пластиковый разъём на гребном тренажёре, который соединяет датчик гребли на резервуаре с водой с ЖК-экраном, может легко сломаться. Это приводит к тому, что во время тренировки ЖК-экран не отображает данные о гребле. К счастью, восстановить соединение, заменив проводку кабеля датчика, можно дома.
В рамках этого руководства Вы отрежете, зачистите и обожмёте провода кабеля датчика. Затем Вы закроете провода термоусадочной трубкой, чтобы создать два новых соединения кабеля датчика. Эти два соединения позволят ЖК-экрану гребного тренажёра MBH Fitness Water снова считывать данные с датчика гребли.
При определении правильной ориентации пластикового разъёма на шаге 1 металлические элементы внутри разъёма должны находиться с одной стороны. Если соединить разъём, металлические части должны соприкоснуться.
Перед началом выберите из набора термоусадочную трубку, которая надевается сверху на муфту для соединения проводов красного цвета (22–18 AWG). Это предотвратит возникновение проблем на шаге 14.
Пожалуйста, внимательно прочтите следующие предупреждения:
Предупреждение: В этом руководстве Вы будете использовать инструмент для резки проводов. При работе с ним отрезанные части провода могут отлететь в сторону Ваших глаз. Наденьте защитные очки, чтобы обезопасить глаза.
Предупреждение: Концы отрезанных проводов могут быть острыми. Надевайте рабочие перчатки, чтобы защитить руки от порезов.
Предупреждение: В этом руководстве Вы будете использовать фен или тепловую пушку. Горячий воздух от этих инструментов может вызвать ожоги.
Шаг 1
Предупреждение: В этом руководстве Вы будете использовать инструмент для резки проводов. При работе с ним отрезанные части провода могут отлететь в сторону Ваших глаз. Наденьте защитные очки, чтобы обезопасить глаза.
Предупреждение: Концы отрезанных проводов могут быть острыми. Надевайте рабочие перчатки, чтобы защитить руки от порезов.

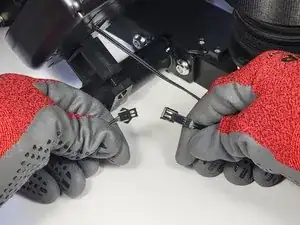

Определите правильную ориентацию повреждённого пластикового разъёма на кабеле датчика.
Шаг 2
Отметьте на противоположных друг другу проводах цветную изоленту в правильной ориентации.
Разведите провода руками, чтобы легче было наклеить цветную изоленту.
Шаг 3

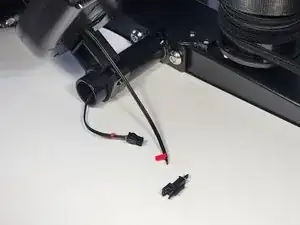

Отрежьте кабель датчика инструментом для резки проводов между пластиковым разъёмом и цветной изолентой.
Шаг 4

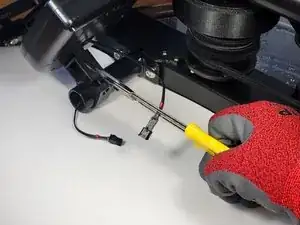

Повторите шаг 3, чтобы отрезать второй пластиковый разъём.
Шаг 5

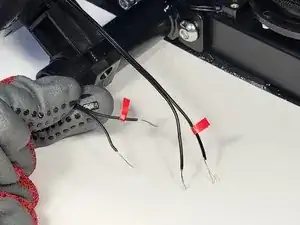

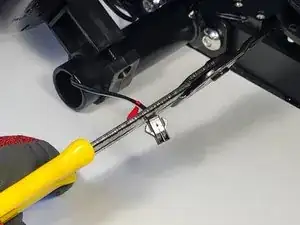

Разъедините оба кабеля, чтобы получилось четыре отдельных провода.
Шаг 6

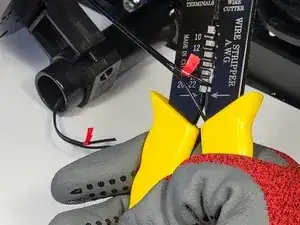

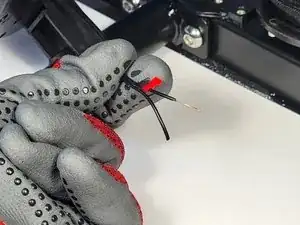

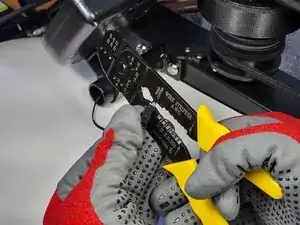

Поместите один из четырёх проводов в паз 20–22 AWG инструмента для зачистки проводов, отступив примерно на 6 мм от конца провода.
Шаг 7
Повторите шаг 6, чтобы зачистить оставшиеся три провода.
Шаг 8

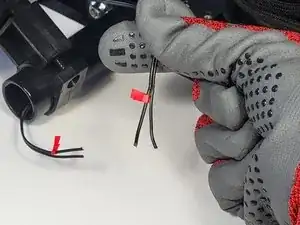

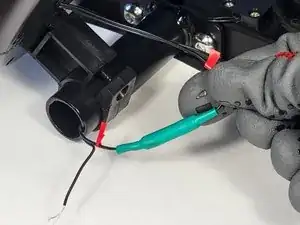

Проденьте один из отмеченных проводов через термоусадочную трубку.
Шаг 9

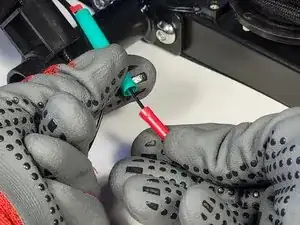

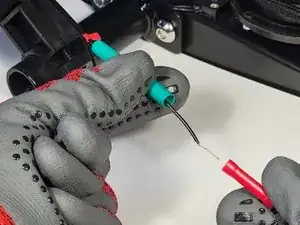

Используя этот же провод, плотно вставьте оголённый конец в один конец гильзы для обжима.
Скрутите конец оголённого провода, чтобы предотвратить его расщепление.
Шаг 10

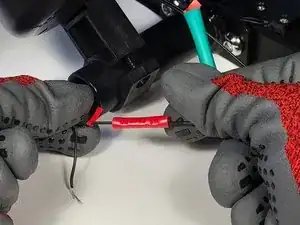

Плотно вставьте второй оголённый провод с маркировкой в другой конец гильзы.
Шаг 11

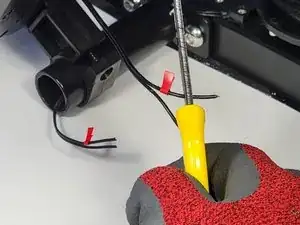

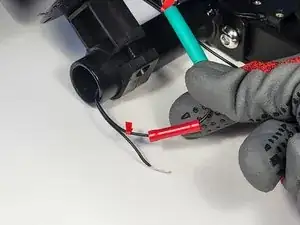

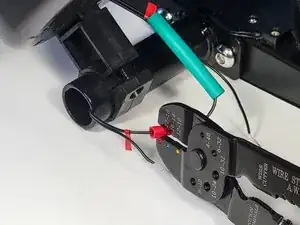

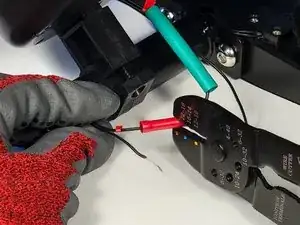

Поместите паз 22–18 AWG инструмента для обжима на один из концов гильзы.
Обожмите конец гильзы, чтобы надёжно закрепить провод.
Не сжимайте инструмент для обжима слишком сильно. Слишком сильное обжатие может перерезать провод. В таком случае повторите шаги 6–10 с новым отрезанным проводом.
Шаг 12
Повторите шаг 11, чтобы обжать второй конец гильзы.
Шаг 13
Резко потяните за оба провода, чтобы проверить прочность обжима. Провода не должны перемещаться.
Шаг 14
Предупреждение: Горячий воздух фена или тепловой пушки может вызвать ожоги.

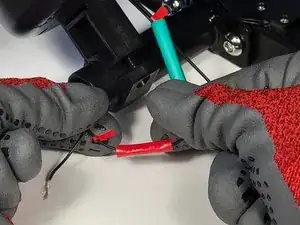

Полностью накройте гильзу для обжима термоусадочной трубкой.

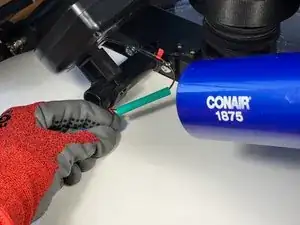

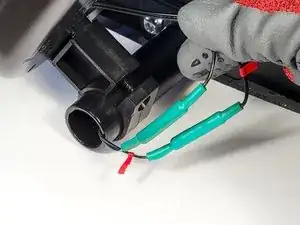

Направьте на термоусадочную трубку горячий воздух фена или тепловой пушки, перемещая поток из стороны в сторону, пока трубка не сожмётся и плотно не облегает гильзу и провода.
Термоусадочная трубка защищает новое соединение проводов от воды и внешней среды. Сжимание трубки до плотного прилегания к гильзе и проводам обеспечивает лучшую защиту.
Шаг 15
Повторите шаги 8–14 для оставшихся двух проводов.
Шаг 16
Проверьте новое соединение кабелей датчика, воспользовавшись гребным тренажёром.
Заключение

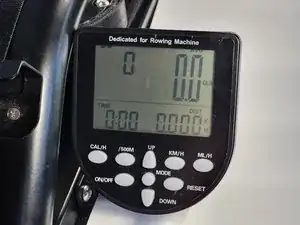

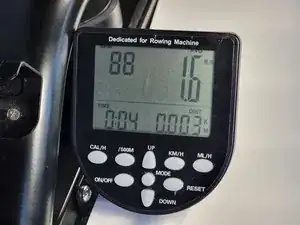

Теперь дисплей вашего тренажёра для гребли MBH Fitness Water должен снова отображать данные датчика гребли.
Приятных тренировок!
