Замена датчика (eye) маркера Planet Eclipse LV1 для пейнтбола

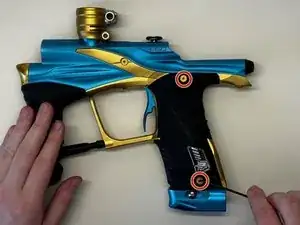

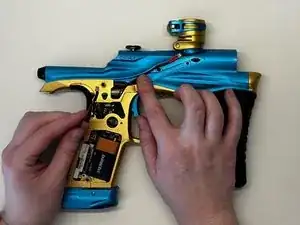

Снимите четыре винта рукояти с помощью шестигранного ключа 5/64". По два винта с каждой стороны маркера.

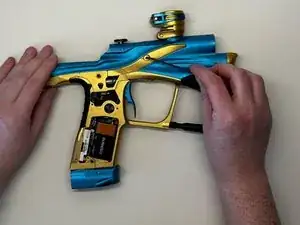

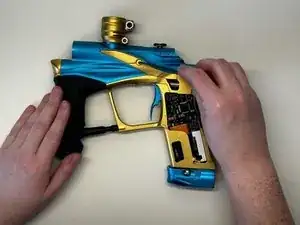

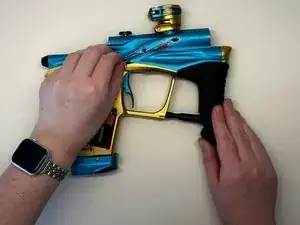

Снимите резиновую накладку рукояти.

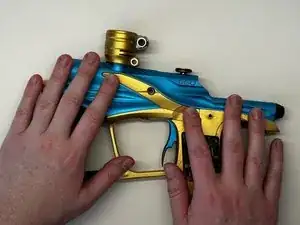

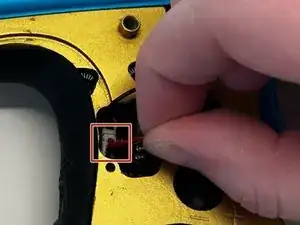

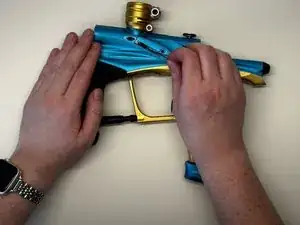

На стороне маркера без батареи отверните крышку датчика шестигранным ключом 5/64", чтобы снять крышку датчика.

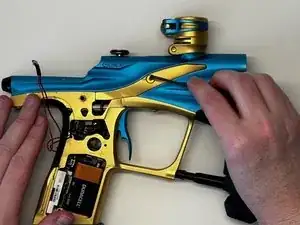

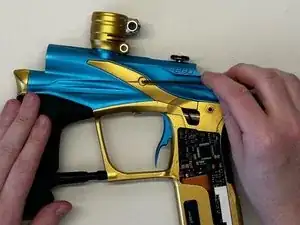

На стороне маркера с батареей отверните другую крышку датчика шестигранным ключом 5/64", чтобы снять крышку датчика.

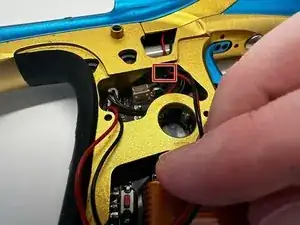

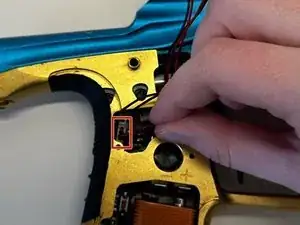

Потяните красный и чёрный провода датчика, чтобы отключить разъём от платы управления.

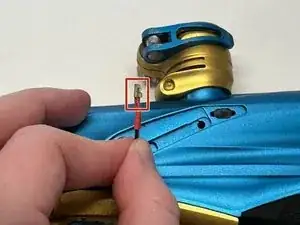

На стороне с батареей вытяните красный провод датчика из паза.

На стороне без батареи вытяните чёрный провод датчика из паза.

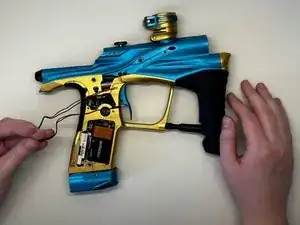

На стороне с батареей захватите разъём и снимите красный и чёрный провода датчика.

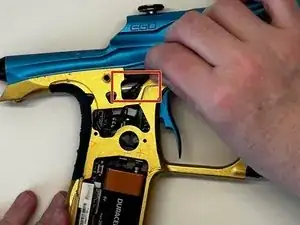

С новым датчиком проведите разъём между соленоидом и рамой рукояти.

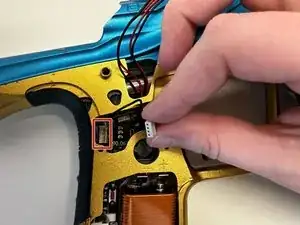

Ориентируйте разъём так, чтобы он совпал с гнёздами на плате управления, и защёлкните его на место.

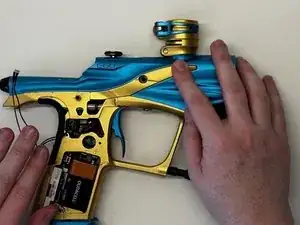

Захватите чёрный провод датчика и полностью протяните его через рамку рукояти на стороне с батареей.

Держите чёрный провод датчика в стороне до шага 13.

Ориентируйте датчик плоской стороной вверх.

На стороне с батареей поместите красный провод датчика в паз маркера.

Установите крышку датчика в паз и закрепите винтом крышки датчика с помощью шестигранного ключа 5/64".

Убедитесь, что провода не зажаты между крышкой датчика и маркером.

На стороне с батареей протолкните чёрный провод датчика через рамку рукояти и под соленоид.

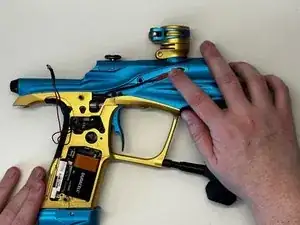

На стороне без батареи полностью протяните чёрный провод датчика.

Ориентируйте датчик плоской стороной вверх.

На стороне без батареи поместите чёрный провод датчика в паз маркера.

Установите крышку датчика в паз и закрепите винтом крышки датчика с помощью шестигранного ключа 5/64".

Убедитесь, что провода не зажаты между крышкой датчика и маркером.

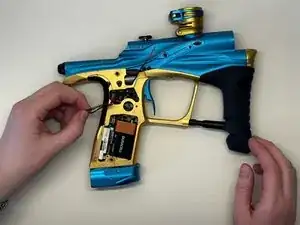

Установите резиновую накладку рукояти обратно.

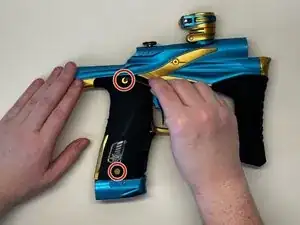

Закрепите резиновую накладку рукояти четырьмя винтами с помощью шестигранного ключа 5/64". По два винта с каждой стороны.
