Как починить разрыв провода в корде для фольги/шабли

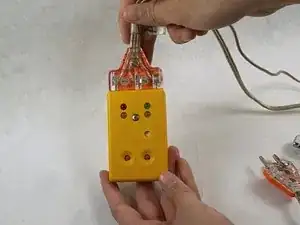

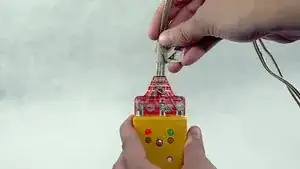

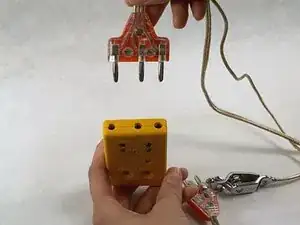

Вставьте трёхконтактный конец корда в тестовую коробку.

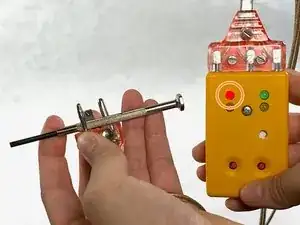

Чтобы протестировать двухконтактный конец, поместите и удерживайте проводящий предмет (например, отвёртку) между обоими контактами.

Убедитесь, что проводящий предмет постоянно контактирует с обоими контактами.

Наблюдайте за красным индикатором на тестовой коробке. Если провода в двухконтактном конце корда исправны, красный индикатор на тестовой коробке должен гореть постоянно.

Чтобы проверить наличие разрывов в двухконтактном проводе, удерживайте проводящий предмет в контакте с обоими контактами и перемещайте корд во всех направлениях, начиная с двухконтактного конца и двигаясь до конца корда.

Следите за красным индикатором на тестовой коробке. Если вы наткнётесь на проблемный участок в проводе, красный индикатор будет мерцать или погаснет.

Отметьте местоположение разрыва провода, когда красный индикатор начнёт мерцать или погаснет.

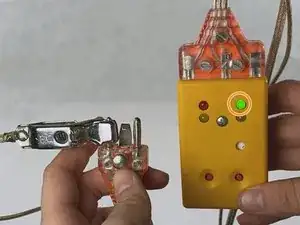

Прикрепите крокодил к меньшему контакту на двухконтактном конце.

Наблюдайте за зелёным индикатором на тестовой коробке. Если провода внутри крокодила исправны, зелёный индикатор на тестовой коробке должен гореть постоянно. В противном случае зелёный индикатор будет мерцать или не загорится.

Если разрыв находится близко к крокодилу, потребуется пайка, что не рассматривается в этом руководстве по ремонту.

Удерживая крокодил в контакте с меньшим контактом, перемещайте корд во всех направлениях, начиная с трёхконтактного конца и двигаясь до конца корда.

Следите за зелёным индикатором на тестовой коробке. Если вы наткнётесь на разрыв в проводе, зелёный индикатор будет мерцать или погаснет.

Отметьте местоположение разрыва провода, когда зелёный индикатор начнёт мерцать или погаснет.

Вы завершили диагностическую процедуру! Разрыв может находиться либо на проводе рядом с крокодилом, либо на двух- или трёхконтактном конце.

Если разрыв находится рядом с крокодилом, наш гид не охватывает ремонт. Мы рассмотрим ремонт разрыва рядом с двухконтактным концом. Процесс для трёхконтактного конца аналогичен.

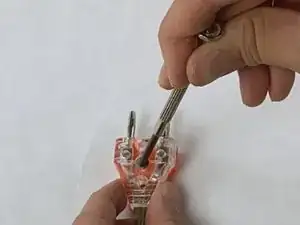

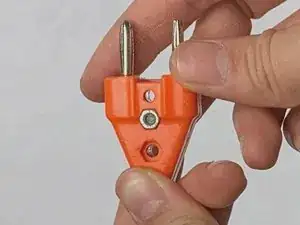

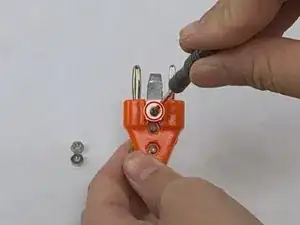

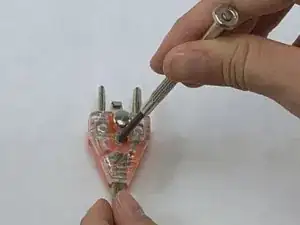

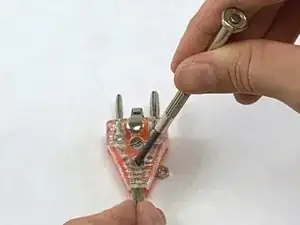

Используйте шлицевую отвёртку, чтобы открутить винты в пластмассовом корпусе либо двухконтактного, либо трёхконтактного конца корда в зависимости от того, с какой стороны провода находится разрыв.

Следите за любыми шайбами и винтами, которые вы удаляете.

Открутите металлический зажим.

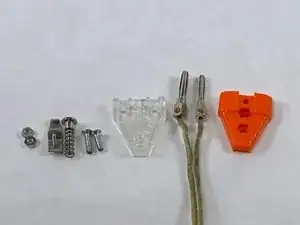

Конец корда должен быть разобран, как показано.

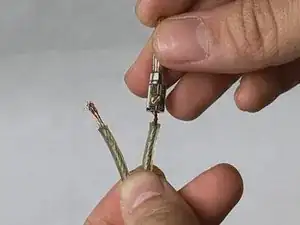

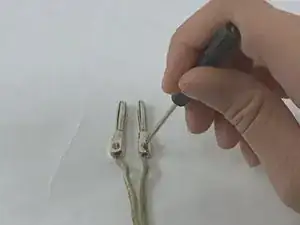

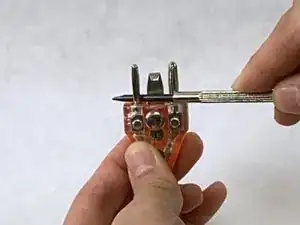

Частично открутите винты в контактах.

Вы должны легко снять контакты с проводов, когда винты частично откручены.

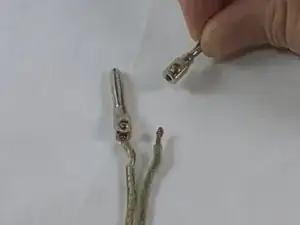

Снимите оба контакта с проводов и отложите их в сторону.

Обратите внимание, какой провод соответствует какому контакту. Если вы соберёте корд с проводами в неправильных контактах, система судейства не будет работать.

Будьте осторожны при использовании стриппера для проводов, чтобы не порезать и не поцарапать себя.

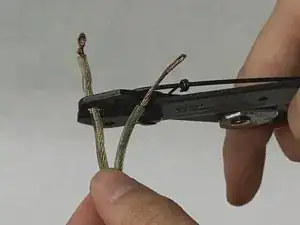

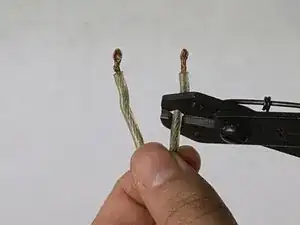

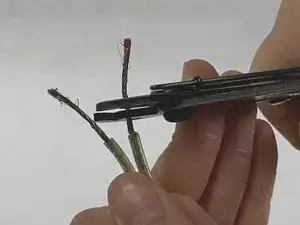

Используйте стриппер, чтобы снять пластиковую изоляцию примерно на один дюйм ниже места разрыва.

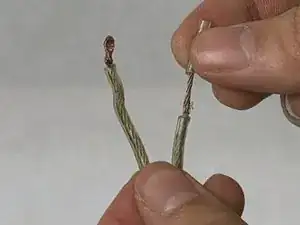

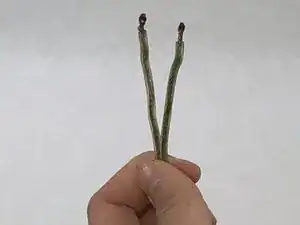

Снимите пластиковую изоляцию, чтобы обнажить провод и место разрыва.

Повторите описанный выше процесс для второго провода.

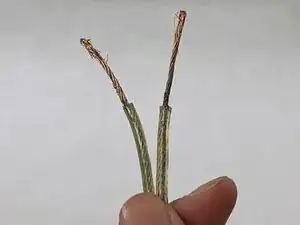

Длина оголённого провода должна быть примерно одинаковой у всех проводов.

Отрежьте провод ниже разрыва, оставив примерно один дюйм пригодного провода.

Отрежьте второй провод, чтобы провода были приблизительно одинаковой длины.

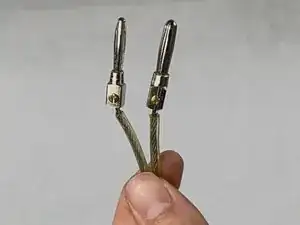

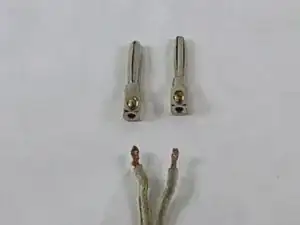

Вставьте провода обратно в контакты. Убедитесь, что вы возвращаете провода в те контакты, в которых они были изначально.

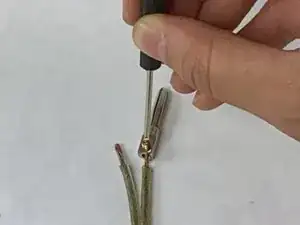

Закрутите контакты обратно на место.

Убедитесь, что контакты затянуты достаточно плотно, чтобы надёжно удерживать провода.

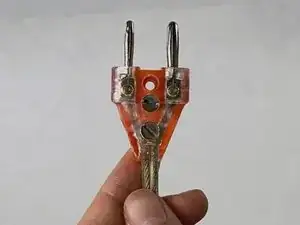

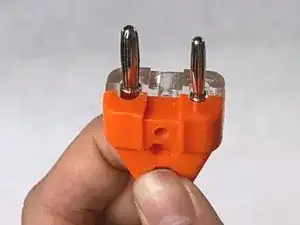

Поместите контакты обратно на их соответствующие места в пластмассовом корпусе.

Накройте контакты другой половиной пластмассового корпуса.

Установите шайбы на место.

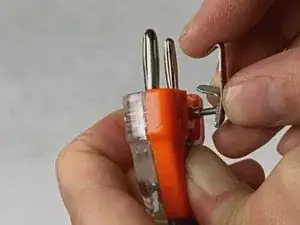

Вкрутите два винта пластикового корпуса обратно на место.

Вставьте кнопку обратно.

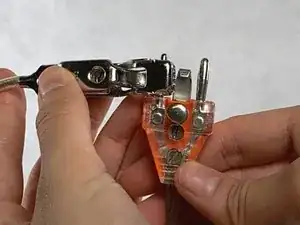

Вставьте металлическую скобу обратно.

Прикрутите металлическую скобу к кнопке.
