Замена рамки Astro A20

Повреждённую рамку на Astro A20 можно легко заменить, используя удлинитель на 60 мм, отвертку Phillips #1 и новую рамку.

Шаг 1

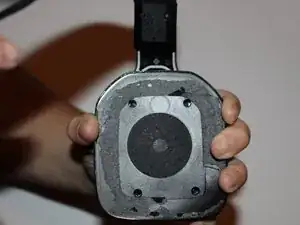

Поместите руку на заднюю часть динамика.

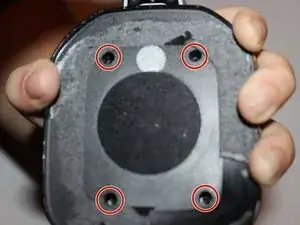

Удалите четыре винта по 7 мм при помощи отвертки Phillips #1.

Возможно, вам потребуется использовать удлинитель на 60 мм, чтобы добраться до винтов внутри наушников.

Поднимите динамик.

Отключите белый разъём от устройства.

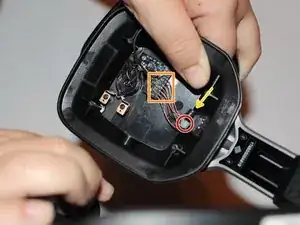

Удалите провода, соединяющие рамку, как показано жёлтым квадратом.

Протяните чёрный шнур через отверстие, как показано синей стрелкой.

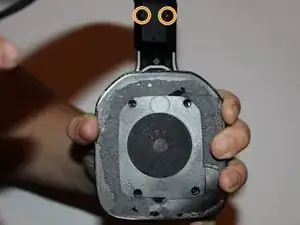

Найдите винты J1 JIS на верхней части по 7 мм.

Удалите два винта J1 JIS по 7 мм с помощью битки J1, подключённой к удлинителю на 60 мм.

Протяните чёрный шнур через рамку.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
