Замена разъёма микрофона Astro A40 TR
В этом руководстве показано, как заменить неисправный разъём микрофона вашего Astro A40 TR.
Если вы хотите общаться с другими игроками, но ваш микрофон начинает периодически терять звук или полностью перестал работать, возможно, пришло время заменить разъём микрофона. Разъём микрофона обеспечивает передачу звука в компьютер или другое устройство.
Для полного замещения динамика шаг 5 содержит инструкции по паянию и выпаиванию соединений.
Прежде чем начать, убедитесь, что у вас есть необходимые инструменты.
Шаг 1
Чтобы получить доступ к динамикам, нужно разобрать амбушюр. Сначала снимите мягкую накладку, просто сжав подушку и слегка потянув, пока магниты не отсоединятся.
Шаг 2
Снимите пылезащитную крышку, расположенную на динамике. Используйте угол лопатки, чтобы поддеть крышку и постепенно отделять её, пока не сможете снять вручную. Крышка приклеена к корпусу и должна сниматься медленно.
Шаг 3
Снимите переднюю панель, выкрутив четыре винта, расположенные в квадрате на поверхности устройства. Используйте крестовую отвёртку J00, указанную на странице устройства.
Шаг 4
Найдите три маленьких винта под динамиком. Используйте крестовую отвёртку J00, чтобы их выкрутить.
Шаг 5
Если требуется полная замена динамика или материнской платы, выпаяйте старые компоненты и установите новый динамик, припаяв его на место.
Посмотрите полезное руководство по паянию и выпаиванию соединений, если паяние для вас в новинку.
Шаг 6

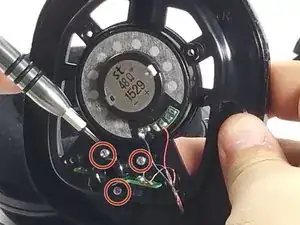

Выкрутите три винта на фото битой J00 и выведите разъём для наушников из сборки.
Шаг 7
Выпаяйте две отмеченные провода — после этого вся сборка может быть снята с динамика и оставшейся части устройства.
Заключение
Для сборки устройства выполните описанные действия в обратном порядке.
Перевод руководства с ifixit.com
