Замена материнской платы Astro A40 TR

Чтобы получить доступ к динамикам, необходимо разобрать слуховое устройство. Сначала снимите поролоновую вкладку, просто сжимая обивку и слегка тянув, пока магниты не отсоединятся.

Снимите защитный чехол, расположенный на динамике. Используйте уголок лопатки, чтобы поддеть чехол, пока вы не сможете поднять его вручную. Чехол прикреплен к устройству клеем и должен сниматься медленно.

Снимите переднюю крышку, открутив четыре винта, расположенные в квадратной форме на поверхности устройства. Используйте отвертку Philips J00, указанную на странице устройства.

Найдите три маленьких винта под динамиком. Используйте отвертку Philips J00, чтобы их открутить.

Если ваша проблема заключается в полной замене динамика или материнской платы, демонтируйте старые компоненты и замените их новым динамиком, припаивая его.

Посмотрите это полезное руководство о как паять и распаивать соединения, если пайка нова для вас.

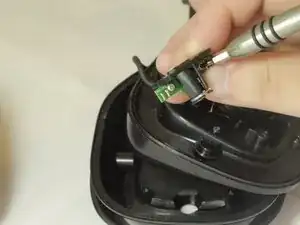

Удалите три винта на фото с помощью битки J00 и выньте разъем для наушников из сборки.

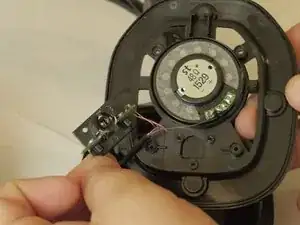

Удалите два провода, обведенные кругом, и в этот момент всю сборку можно удалить из динамика и остальной части устройства.

Снимите материнскую плату с разъема и замените ее новой, подпаивая провода.
