Замена аккумулятора Logitech G535
Следуйте этому руководству, чтобы заменить изношенный или разряженный аккумулятор в вашей гарнитуре Logitech G535.
Это нормально, что аккумуляторы со временем теряют ёмкость. Если гарнитура быстро разряжается и не держит заряд, возможно, пришло время заменить аккумулятор.
В целях безопасности выполняйте этот ремонт когда заряд аккумулятора ниже 15%. Любой заряженный литий‑ионный аккумулятор может представлять опасность при проколе или повреждении. Если аккумулятор выглядит вздутым или припухшим, примите соответствующие меры предосторожности.
Шаг 1
Выключите гарнитуру и отключите все кабели.
Шаг 2

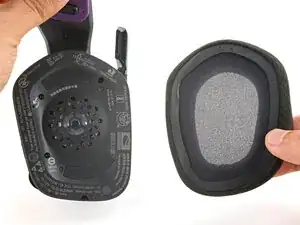

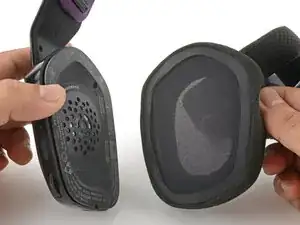

Если вы заменяете аккумулятор гарнитуры, требуется снять только левую амбушюру.

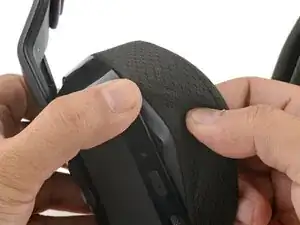

Одной рукой крепко удерживайте чашку наушника.
Свободной рукой медленно оттяните амбушюру от чашки, пока она полностью не соскользнёт с пластикового бортика.
Повторите процедуру, чтобы снять другую амбушюру.
Шаг 3

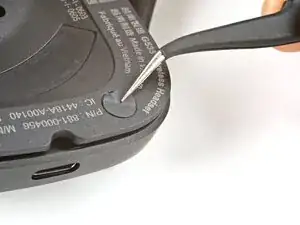

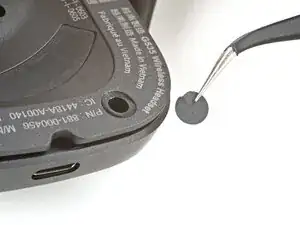

Используйте изогнутые пинцеты, чтобы поддеть и снять наклейку, закрывающую винт нижней‑правой пластины динамика.
Шаг 4

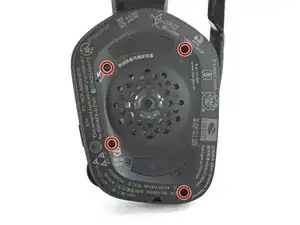

Используйте отвертку Torx T5, чтобы удалить четыре винта длиной 6.1 мм, крепящие пластину динамика.
Шаг 5

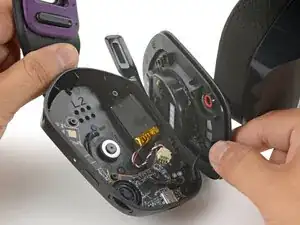

Не пытайтесь полностью снять пластину динамика — она всё ещё подключена кабелем.

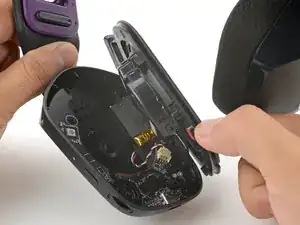

Используйте пальцы, чтобы откинуть пластину динамика в сторону корпуса, следя за тем, чтобы не натянуть кабель.
Шаг 6

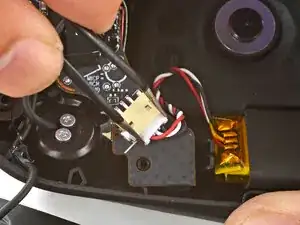

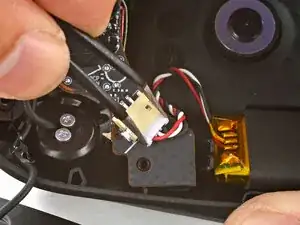

Используйте пинцет, чтобы крепко схватить края разъёма аккумулятора.
Аккуратно раскачивайте разъём из стороны в сторону и вытащите его из гнезда.
Шаг 7

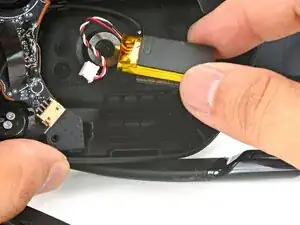

Аккумулятор слегка приклеен к чашке наушника.

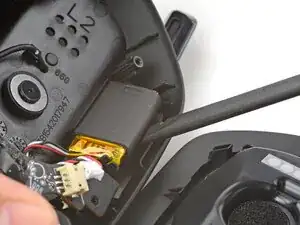

Вставьте плоский конец лопатки под аккумулятор.
Аккуратно подденьте, чтобы освободить аккумулятор от чашки.

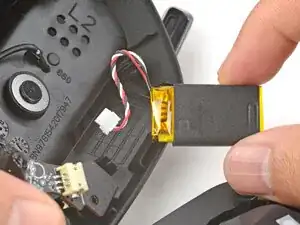

Снимите аккумулятор.
Шаг 8

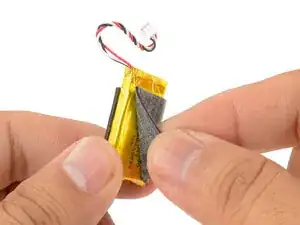

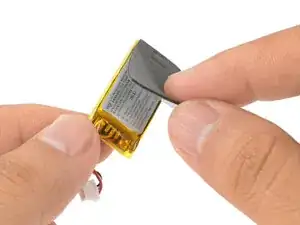

Используйте пальцы, чтобы отделить поролоновую прокладку от аккумулятора.
Перенесите прокладку на заменяемый аккумулятор.

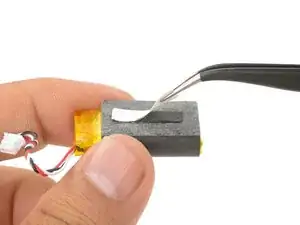

Нанесите полоску двустороннего скотча на поролоновую прокладку.
Шаг 9

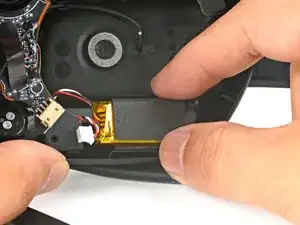

Используйте палец, чтобы прижать аккумулятор к чашке наушника так, чтобы провода были направлены к гнезду на плате.
Шаг 10

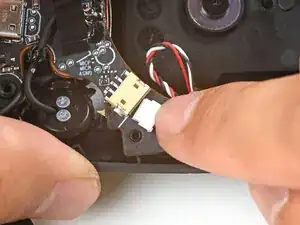

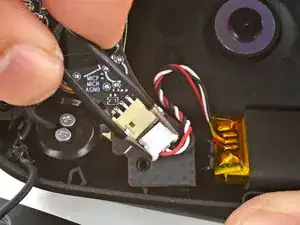

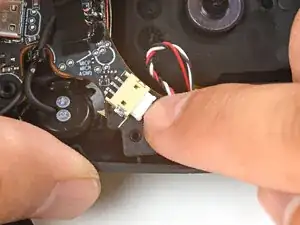

Используйте пальцы, чтобы полностью вставить разъём аккумулятора в гнездо на плате.
Шаг 11

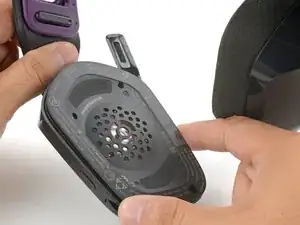

Используйте пальцы, чтобы вернуть пластину динамика на место.
Шаг 12
Используйте отвертку Torx T5, чтобы установить четыре винта длиной 6.1 мм и закрепить пластину динамика.
Шаг 13

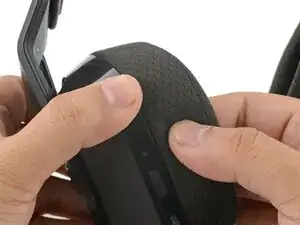

Установка амбушюры на чашку может быть сложной. Будьте терпеливы и работайте медленно — может потребоваться несколько попыток.
Ориентируйте амбушюру так, чтобы **широкая часть была вверху**.
Одной рукой крепко удерживайте чашку наушника.

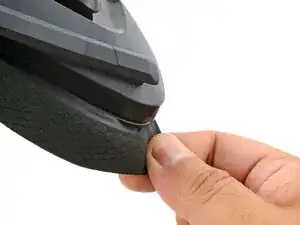

Свободной рукой поместите амбушюру сверху на чашку так, чтобы чёрная тканевая лента зашла за пластиковый бортик чашки.
Протяните остальную часть ленты по всему бортику, продвигаясь вокруг чашки. При необходимости аккуратно растяните амбушюру.
Проверьте весь периметр чашки, чтобы убедиться, что амбушюра полностью надета. Если какая‑то часть ткани выступает, попытайтесь пододвинуть её за бортик или снимите амбушюру и попробуйте снова.
Заключение
Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Повторное использование или переработка — никогда не выбрасывайте электронные детали в бытовой мусор. Посетите страницу переработки Logitech, чтобы найти ближайшие пункты приёма, включая возможность бесплатной отправки старых устройств в Logitech, если в вашем регионе нет удобных вариантов. Также вы можете отнести электронные отходы в любой сертифицированный пункт R2 или e‑Stewards. И не позволяйте исправным деталям или отремонтированным устройствам гнить в ящике — отдайте их тому, кто сможет ими воспользоваться.
Поделитесь опытом — Оставьте комментарий здесь или отправьте отзыв напрямую в Logitech по адресу repair@logitech.com, чтобы помочь в улучшении будущих руководств и дизайна продукции.
Перевод руководства с ifixit.com
