Замена платы аудиопорта адаптера Turtle Beach Ear Force XO Seven
Аудиоадаптер используется для подключения гарнитуры к контроллеру, который передает и принимает звук от игрового устройства. Плата аудиопорта адаптера соединяет ваши наушники с аудиоадаптером. Если аудиоадаптер поврежден, сигнал не будет поступать в гарнитуру и обратно от контроллера.
В устройстве есть семь винтов трех разных размеров. Чтобы избежать путаницы при сборке устройства, используйте магнитный проектный коврик или что-то, что может организовать мелкие детали при разборке.
Шаг 1

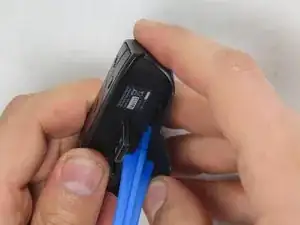

Вставьте пластиковый открывающий инструмент под разъем и между нижней крышкой и корпусом.
Оставьте пластиковый открывающий инструмент на месте, пока нижняя часть полностью не будет удалена.
Шаг 2
Будьте осторожны, применяя силу с помощью лопатки. Чрезмерная сила может оставить следы от инструмента или треснуть пластик, что приведет к структурным повреждениям.
Застежки на внутренней стороне нижней крышки, которые крепят ее к корпусу устройства, могут усложнить удаление. Будьте терпеливы и действуйте медленно.

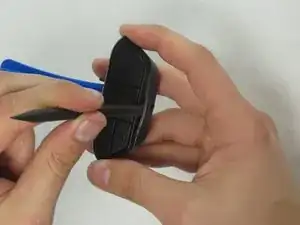

Вставьте лопатку под углом вверх между двумя пластиковыми частями над аудиопортом. Будьте осторожны, это может потребовать значительного усилия.

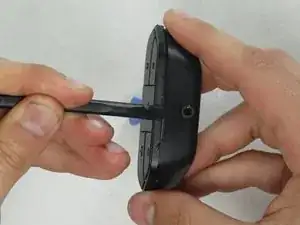

Осторожно направьте лопатку под углом вниз в щель между нижней крышкой и остальной частью устройства. Будьте внимательны, вставляя лопатку полностью между частями.

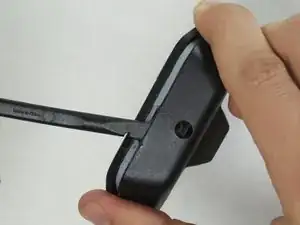

Используйте лопатку как рычаг, чтобы осторожно поднять нижнюю крышку над краем аудиопорта.
Шаг 3

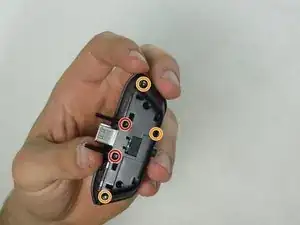

Открутите два винта Torx T5, расположенные с обеих сторон входа для контроллера. Эти винты серебряные и длиной 7.75 мм.
Открутите три маленьких черных винта Torx T5. Эти винты длиной всего 5 мм и расположены вокруг периметра входа контроллера.
Шаг 4
Обращайтесь осторожно. Провода и дорожки на плате легко ломаются.

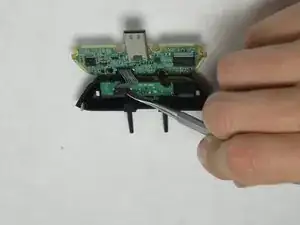

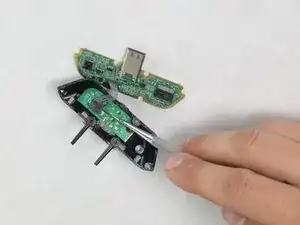

Вставьте острый конец металлической лопатки между мужским и женским разъемами девятимерного соединителя и медленно разъедините их.
Шаг 5

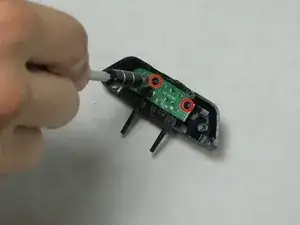

Снимите два винта Philips с головкой #0 с обеих сторон платы аудиопорта. Эти винты длиной 5.5 мм.
Удалите плату аудиопорта.
