Замена контактных штырей передатчика Turtle Beach Elite 800

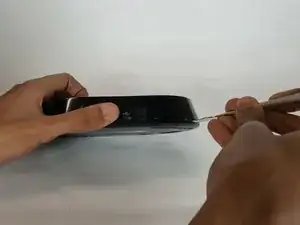

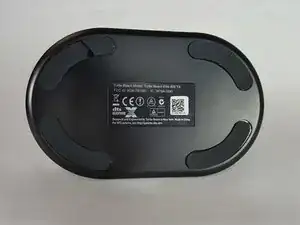

Переверните передатчик и удалите прокладку с его нижней стороны. После этого станут видны винты, с помощью которых разбирается устройство.

Удалите винты (крестообразные, длина 11,27 мм) и разберите передатчик, чтобы получить доступ к внутренним компонентам. Осторожно раскройте корпус, соблюдайте осторожность при открывании, чтобы не повредить провода.

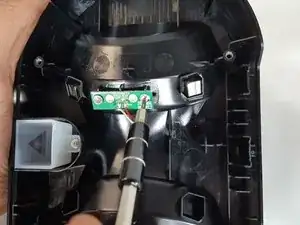

Открутите два винта (крестообразные, длина 5,21 мм) на плате верхней половины передатчика, которые крепят контактные штыри зарядки.

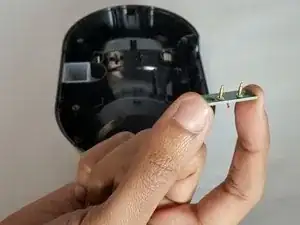

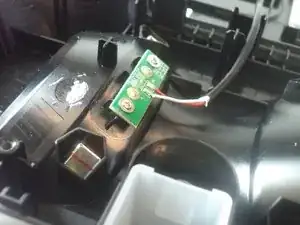

После удаления винтов отпаяйте два провода от платы, затем извлеките плату вместе с контактными штырями зарядки.

Будьте предельно осторожны при работе с паяльником. Ознакомьтесь с руководством по демонтажу пайки для получения советов.

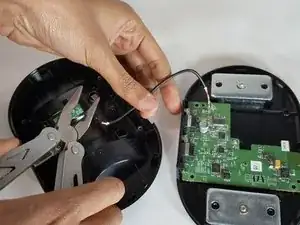

Обратите внимание, что в рамках данного руководства мы просто отрезали провода, подключённые к плате с контактными штырями зарядки.
