Замена микрофона на наушниках Turtle Beach Ear Force X12

Электроника

Если микрофон на ваших наушниках Turtle Beach Ear Force X12 не регистрирует звук, возможно, вы столкнулись с неисправностью модуля микрофона. Это может быть вызвано неисправным электрическим соединением между микрофоном и проводами или механической неисправностью самого микрофона. Такие повреждения могут быть результатом падения устройства или попадания жидкости.

В этом руководстве описаны шаги, необходимые для замены неисправного микрофона в наушниках. На шаге 6 необходимо отпаять соединения микрофона перед его заменой. После удаления старого микрофона нужно припаять провода к новому. За дополнительной информацией по пайке и отпайке соединений см. это руководство. Обязательно соблюдайте рекомендации по технике безопасности, чтобы избежать травм или повреждения компонентов во время пайки.

Тщательно снимайте амбушюры, чтобы не порвать их. Будьте осторожны при работе с проводами микрофона — они хрупкие и могут легко повредиться.

Перед началом замены микрофона отключите все аудио- и питание-кабели от наушников.

Шаг 1

Начните с удаления левого амбушюра.

Осторожно потяните амбушюр за кожаный материал сбоку, пока он не выйдет из паза.

Будьте осторожны, чтобы не порвать ткань.

Шаг 2

Удерживайте амбушюр и аккуратно потяните его вверх, отделяя от пластиковой части наушника.

Шаг 3

Наушники должны выглядеть как на первом изображении, с удалённым левым амбушюром.

Повторите эти шаги для правого амбушюра.

Теперь можно продолжить более сложный ремонт внутренних компонентов наушника или заменить амбушюры, надев новые на пазы.

Шаг 4

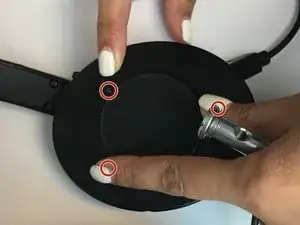

Удалите три винта размером 1,1 мм вокруг динамика с помощью отвёртки T3.

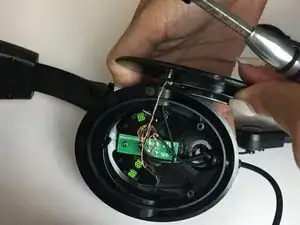

Осторожно откройте верхнюю панель.

Возможность повреждения устройства: провода очень хрупкие и могут легко оборваться.

Шаг 5

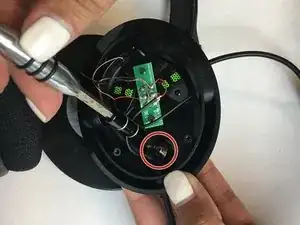

Удалите винт длиной 5 мм с помощью крестовой отвёртки №00.

При необходимости осторожно отведите провод в сторону, чтобы получить доступ к винту.

Шаг 6

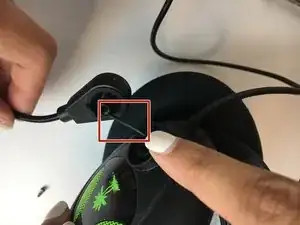

Отрежьте провод микрофона кусачками.

Отпаяйте провода микрофона.

Будьте осторожны при пайке. Соблюдайте правила техники безопасности и правильную процедуру пайки, чтобы избежать повреждения компонентов и травм.

Более подробную информацию о пайке см. в этом руководстве.

Шаг 7

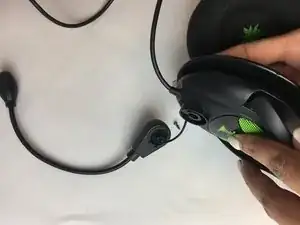

Установите новый микрофон и припаяйте провода к соответствующим контактам.

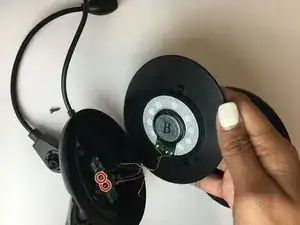

Разместите динамик на наушнике так, чтобы отверстия для винтов совпали.
