Замена аудиоплаты Turtle Beach Elite 800

Чтобы снять амбушюры, сильно надавите вниз и поверните их по часовой стрелке — они должны провернуться примерно на 2 мм и освободиться, после чего вы сможете снять их.

При сборке убедитесь, что вы совместили фиксирующие пластины.

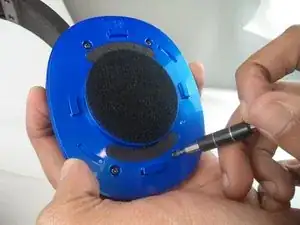

Удалите винты (9,47 мм, крестообразная головка Phillips) с синей панели на гарнитуре, чтобы открыть внутреннюю часть.

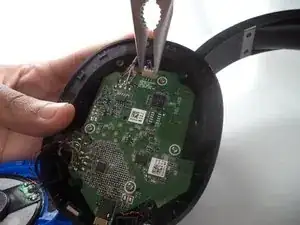

Если вы работаете с левым наушником, сначала отсоедините аккумулятор, аккуратно вынув белый разъем на верхней части платы.

При отключении аккумулятора не тяните за бежевый цветной элемент, прикреплённый к плате; тяните за белый разъем.

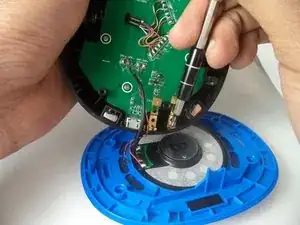

Если вы работаете с правым наушником, сначала снимите контакты зарядки (2 винта 7,92 мм, крестообразная головка Phillips).

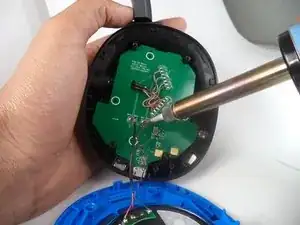

Распаяйте необходимые провода. (На каждой стороне будет небольшое различие.)

Будьте осторожны при работе с паяльником. См. руководство по выпаиванию для советов.

В рамках этого руководства мы отрезали провода, подключённые к плате.

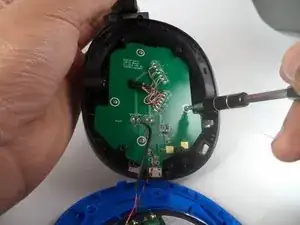

Удалите 4 винта (7,71 мм, крестообразная головка Phillips) при помощи биты #0, которые удерживают плату на месте.

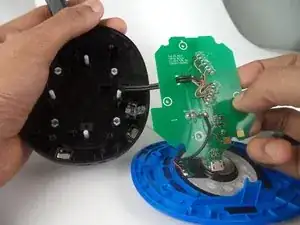

Наконец, снимите аудиоплату.
