Замена переднего осевого вала FAO Schwarz Apex 1

Электроника

Ваш FAO Schwarz Apex 1 вибрирует или издает странные звуки во время движения? Этот гид покажет вам, как заменить сломанный осевой вал, чтобы устранить любые ошибки в работе транспортного средства. Всё, что потребуется для этого ремонта — бит J1, чтобы удалить и установить до четырёх винтов диаметром 10 мм в процессе замены осевого вала.

Шаг 1

Установите устройство так, чтобы колеса находились на ровной поверхности.

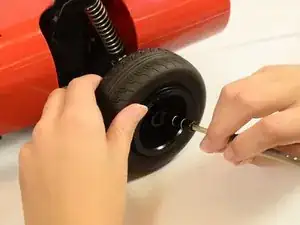

Используя биту J1, открутите винт диаметром 11 мм из центра колеса.

Шаг 2

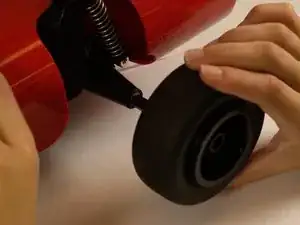

После удаления винта диаметром 11 мм крепко удерживайте колесо и отодвиньте его от транспортного средства.

Шаг 3

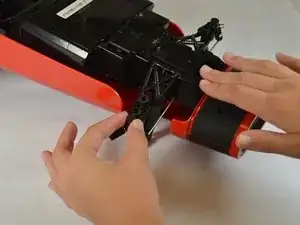

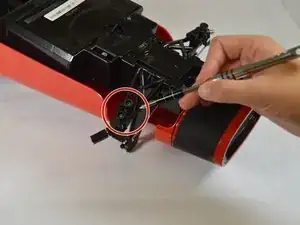

Переверните устройство вверх дном, чтобы можно было удалить винты на пластиковых элементах осевого вала.

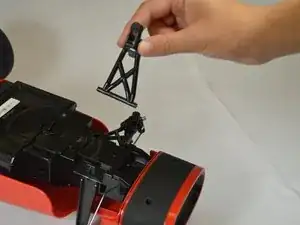

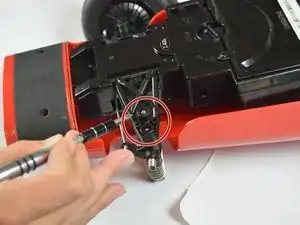

Используйте биту J1, чтобы открутить два винта диаметром 10 мм для снятия пластиковых деталей осевого вала, чтобы облегчить доступ к телескопическому поршню.

Шаг 4

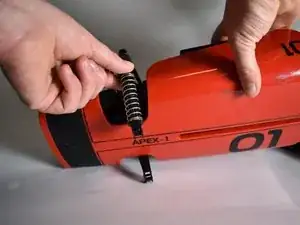

Укрепите хватку на пружине и телескопическом поршне.

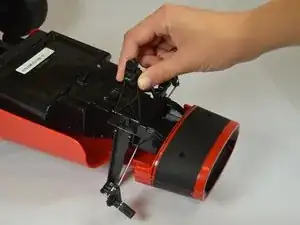

Снимите телескопический поршень, удерживая пружину, с устройства (это может быть сложно).

Шаг 5

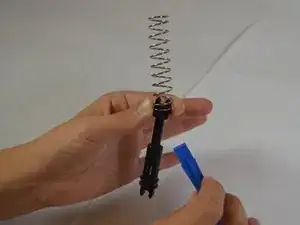

Используя инструмент, например, лопатку, постепенно освободите пружину от телескопического поршня.

Шаг 6

Осторожно переверните транспортное средство так, чтобы его нижняя сторона была направлена вверх.

Используя биту J1, открутите два винта диаметром 10 мм, которые фиксируют подшипник колеса.

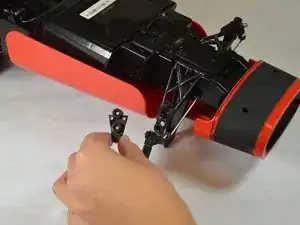

Снимите пластиковую деталь, фиксирующую подшипник колеса, с осевого вала.

Шаг 7

Установите осевой вал полностью вертикально, прежде чем снять его с транспортного средства.

Заключение

Чтобы собрать устройство обратно, выполн

Перевод руководства с ifixit.com
