Замена мотора Carrera Mario Copter

Переверните квадрокоптер так, чтобы нижняя часть устройства была обращена вверх.

Отключите кабель аккумулятора от разъёма на квадрокоптере.

Толкните аккумулятор вверх большими пальцами, чтобы ослабить его в плотном гнезде, пока большие пальцы больше не смогут достать до нижней части аккумулятора.

Оттяните аккумулятор от гнезда, чтобы извлечь его.

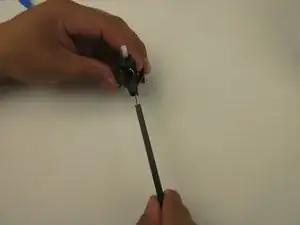

Используя отвертку JIS #00, удерживайте лопасть ротора и отвинтите винт 4.762 мм в центре лопасти.

Выньте винт и отложите его в сторону.

Поднимите лопасть ротора и извлеките её.

Обязательно размещайте лопасти правильно для стабильного полёта. Когда квадрокоптер обращён к вам, передние лопасти должны быть красными: лопасть A справа и B слева. Задние лопасти должны быть синими: лопасть B справа и A слева.

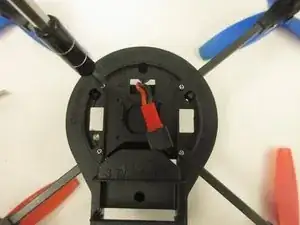

Отверткой PH1 отвинтите четыре винта 7.1 мм, расположенные на нижней стороне квадрокоптера.

Вытяните основание и отложите кусок из пеноматериала в сторону

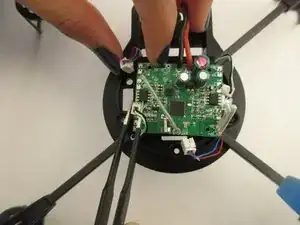

Используя круглозаконченные пинцеты из набора прецизионных пинцетов, потяните и покрутите белые разъёмные провода, чтобы извлечь их с материнской платы.

Обязательно тяните за разъём. В противном случае вы рискуете перерезать провода.

Отверткой PH0 отвинтите винт 3.2 мм на основании.

Хотя показаны все четыре места, вам нужно будет удалить только винт/винты, соответствующие мотору/моторам, которые вы заменяете.

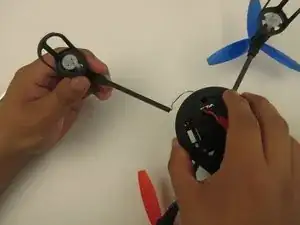

Вытяните ногу ротора из основания

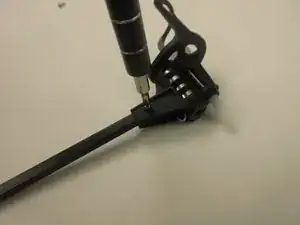

Отверткой PH0 отвинтите винт 4 мм в месте соединения ноги с корпусом мотора/держателем ротора.

Отделите ногу от корпуса мотора/держателя ротора

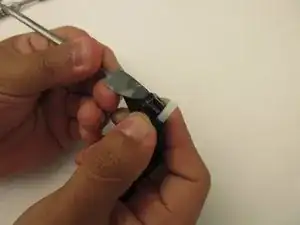

Используя металлическую лопатку по вашему выбору, снимите зажим в верхней части мотора.

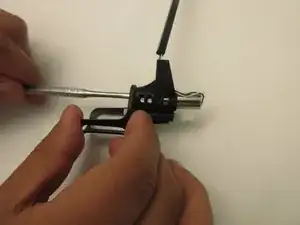

Используйте более тонкую сторону лопатки, чтобы выдавить мотор через корпус и вынуть его наружу.

Отрежьте контактный разъём и вытяните проводку из ноги.
