Замена печатной платы контроллера Carrera Mario Copter
Контроллер мог перестать работать из-за ошибки на печатной плате, которую вы можете рассмотреть для замены. Этот гид требует пайки. Для получения дополнительной информации о том, как паять и распаивать соединения, пожалуйста, посетите это руководство.
Шаг 1
Переверните контроллер так, чтобы нижняя сторона оказалась вверх.
Удалите четыре винта 7,1 мм с помощью отвертки JIS #1.
Удалите два винта 4,0 мм, расположенные на ручке, с помощью отвертки JIS #1.
Удалите два винта 7,1 мм в маленькой области, выступающей из поверхности, с помощью отвертки JIS #1.
Используйте удлинитель с отверткой JIS #1, чтобы добраться до винтов с желтыми метками, так как они расположены глубоко внутри отверстий.
Шаг 2
Удалите черный корпус, чтобы получить доступ к печатной плате.
Удалите два винта 4,8 мм на печатной плате с помощью отвертки JIS #1.
Шаг 3
Осторожно поднимите печатную плату из черного корпуса.

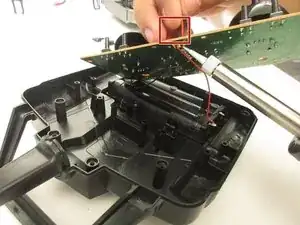

Используйте паяльник, чтобы расплавить красный провод, одновременно вытаскивая его из материнской платы.
Для получения дополнительной информации о том, как паять и распаивать соединения, пожалуйста, посетите это руководство.
Повторите предыдущую процедуру с черным проводом.
Осторожно удалите печатную плату из корпуса.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
