Замена печатной платы автомобиля Geardup RC Ford Mustang GT
Печатная плата автомобиля передаёт сигналы с пульта на моторы, чтобы автомобиль мог двигаться. Если на плате повреждён компонент и она перестала работать, намного проще заменить всю плату, чем искать неисправный элемент. Ниже показаны шаги по замене печатной платы автомобиля.
Примечание: в этом руководстве потребуется пайка. Информацию о том, как паять, см. на странице iFixit Soldering Skills.
Шаг 1
Удалите винт Phillips #0 длиной 5 мм с нижней части автомобиля, расположенный между задними колёсами.
Осторожно поднимите крышку отсека батареи, чтобы открыть доступ к батареям.
Шаг 2
Переверните автомобиль и удалите четыре винта Phillips #0 длиной 5 мм, которые удерживают корпус на шасси.
Шаг 3
Снова переверните автомобиль в исходное положение и вертикально снимите корпус с автомобиля.
При сборке убедитесь, что корпус правильно выровнен. Если он смещён, он может тереться о колёса и мешать их вращению.
Шаг 4
Удерживая колесо, отвинтите и снимите винт Phillips #0 длиной 5 мм, расположенный в центре колеса.
Снимите колесо с оси.
Повторите предыдущие шаги для другого заднего колеса.
Шаг 5
Удалите восемь винтов Phillips #0 длиной 5 мм, расположенных на верхней части корпуса мотора/печатной платы.
Вертикально поднимите корпус мотора/печатной платы с шасси автомобиля.
Шаг 6
Используя небольшой пластиковый инструмент для вскрытия, аккуратно отожмите защёлки, чтобы освободить язычки корпуса печатной платы. Защёлки находятся над местом, где раньше были задние колёса.
Поднимайте защёлки только настолько, чтобы освободить их от язычков. Если отжать их слишком сильно, они могут сломаться.
Внутри корпуса присутствует прозрачная смазка для шестерён.
Шаг 7
Поднимите корпус печатной платы из отсека, чтобы получить доступ к моторам, шестерням и печатной плате.
При сборке убедитесь, что провода не защемлены между пластиковыми перегородками в корпусе, так как это может повредить их.
Шаг 8

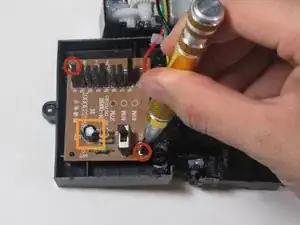

Чёрный и серебристый цилиндр, обведённый оранжевым, — это конденсатор. Конденсаторы могут хранить заряд даже при удалённых батареях. Если вы случайно коснётесь основания конденсатора, он может разрядиться, и вы почувствуете лёгкий удар.
Отвинтите два винта Phillips #0 длиной 5 мм, которые удерживают печатную плату в корпусе.
Шаг 9

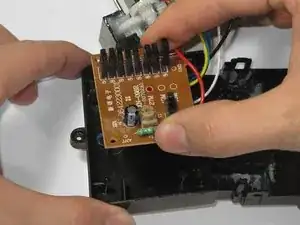

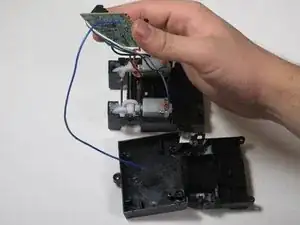

Поднимите печатную плату из пластикового корпуса и переверните её, чтобы открыть нижнюю сторону, где подключены провода.
Шаг 10

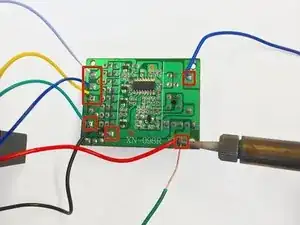

Зафиксируйте, где каждый провод подключён к печатной плате для последующей сборки, поскольку в следующем шаге они будут удалены с платы.
С помощью медной оплётки для припоя удалите припой, соединяющий каждый из семи проводов с печатной платой.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
