Замена материнской платы ComNet Ericsson Panther 600P

Найдите кнопку разблокировки на задней панели радиостанции.

Нажмите кнопку и одновременно потяните аккумулятор вниз. Аккумулятор выйдет из зацепления.

Поворачивайте антенну против часовой стрелки, чтобы открутить её от разъёма антенны.

Потяните регуляторы вверх, чтобы снять их с установочных штырей.

Используя отвёртку Torx T15, выкрутите два винта.

С помощью пластикового инструмента для вскрытия отомкните внутренний корпус от внешнего.

С помощью пластикового инструмента для вскрытия разберите корпус.

Плата клавиатуры закреплена на материнской плате ленточным кабелем.

Аккуратно потяните ленточный кабель пинцетом, чтобы отсоединить его от задней панели.

Экран прикреплён ленточным кабелем.

Поднимите экран и отведите его от материнской платы, чтобы отсоединить.

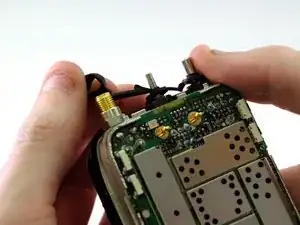

Снимите резиновые уплотнения с разъёма антенны, переключателя громкости и переключателя каналов.

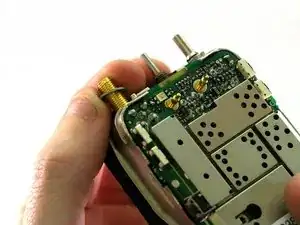

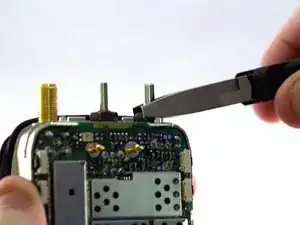

После снятия резиновых уплотнений используйте небольшие плоскогубцы с узким носиком, чтобы открутить гайки на разъёме антенны, переключателе громкости и переключателе каналов.

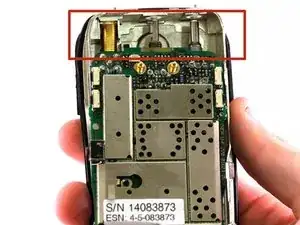

Под гайками на разъёме антенны, переключателе громкости и переключателе каналов находятся шайбы. Отложите эти шайбы в сторону.

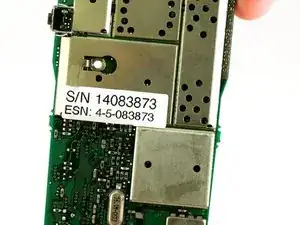

Используя отвёртку Torx T15, выкрутите винт диаметром 3,8 мм из корпуса.

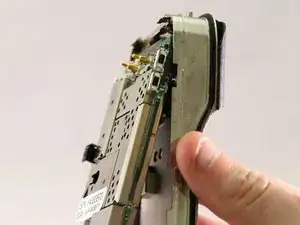

Удобно расположив руки, оттяните материнскую плату от корпуса.

Разъём антенны, регулятор громкости и регулятор каналов прикреплены к материнской плате. Убедитесь, что вы тянете материнскую плату вниз, чтобы они вышли из своих соответствующих отверстий в корпусе.

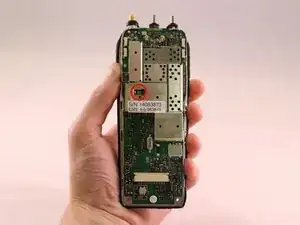

Полностью поднимите материнскую плату из корпуса.
