Замена кабеля динамика на наушниках Kensington Hi‑Fi 33137
В этом руководстве показано, как снова присоединить кабель динамика к наушникам Kensington Hi‑Fi 33137 после того, как провода, соединяющие кабель динамика с динамиками, были перерезаны.
Шаг 1

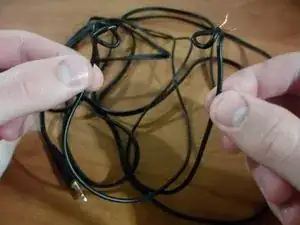

Начните с того, чтобы к кабелю динамика не были присоединены другие компоненты наушников.
Конец кабеля динамика с синим проводом будет присоединён к левому динамику, а конец кабеля динамика с красным проводом — к правому динамику.
Шаг 2
Крышки динамиков необходимо надеть обратно на кабель динамика.

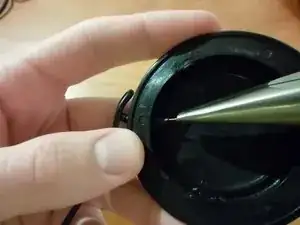

Пропустите конец кабеля динамика с синим проводом через отверстие в крышке динамика, помеченное «L».
Если возникают трудности, очень аккуратно протяните кабель плоскогубцами с тонкими губками.
Шаг 3

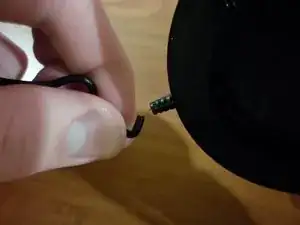

Пропустите конец кабеля динамика с красным проводом через отверстие в крышке динамика, помеченное «R».
Если возникают трудности, очень аккуратно протяните кабель плоскогубцами с тонкими губками.
Шаг 4

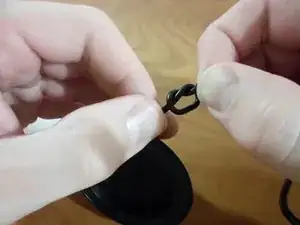

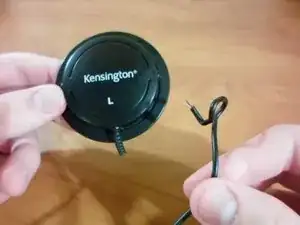

Когда кабель динамика продет через каждое из отверстий в крышке динамика, завяжите небольшой узел ближе к концу кабеля.
Не завязывайте узлы слишком далеко от концов кабеля. Примерно один дюйм (25 мм) будет достаточно.
Шаг 5
Перед тем как припаять провода обратно к динамикам, сначала следует подготовить паяльник: очистите жало паяльника влажной губкой или тряпкой.
См. руководство iFixit Как паять и распаивать соединения для дополнительной помощи по пайке.
Жало паяльника станет чрезвычайно горячим. Держите рабочее место в чистоте и используйте паяльник осторожно, чтобы избежать травм.

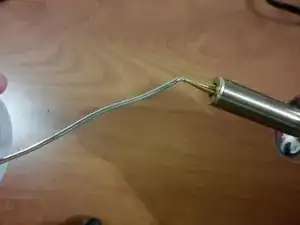

После того как паяльник нагреется, коснитесь жала паяльника концом паяльной проволоки. Это «наконтает» жало паяльника и поможет получить более качественный припой.
Убедитесь, что вы вытянули паяльную проволоку достаточно, чтобы сохранять безопасную дистанцию от жала паяльника.
Поставьте паяльник обратно на подставку до тех пор, пока он не потребуется.
Шаг 6

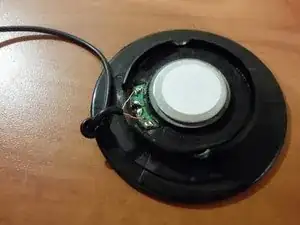

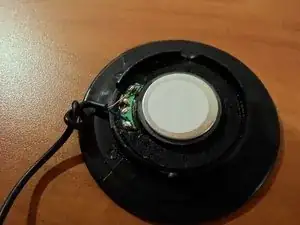

После подготовки паяльника поместите провода в правильные положения на клеммах динамиков.
И синий, и красный провода устанавливаются на правую клемму соответствующего динамика.
Шаг 7
Когда провода размещены в правильных положениях, провода динамика и динамик готовы к пайке.

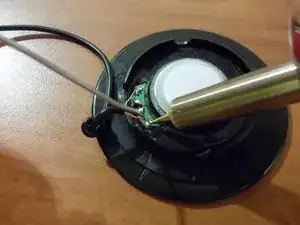

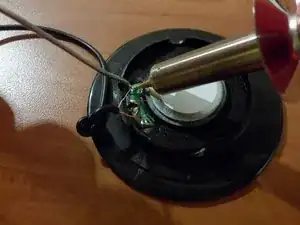

Начиная с одной клеммы, приложите «наконтанное» жало паяльника к клемме и проводу в течение 1–2 секунд. Затем немедленно поднесите паяльную проволоку к клемме и проводу кабеля динамика.
При поднесении паяльной проволоки к клемме и проводу кабеля динамика следите, чтобы проволока не касалась жала паяльника.

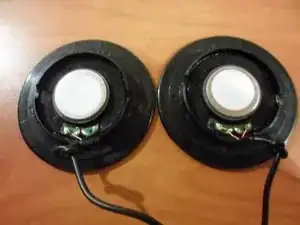

Повторите этот процесс для каждой клеммы на каждом динамике.
Заключение
Для сборки устройства повторите инструкции из руководства по снятию динамика в обратном порядке.
