Замена гироскопа Syma S107
Замените гироскоп на вашем Syma S107, чтобы он перестал разрушаться.
Шаг 1

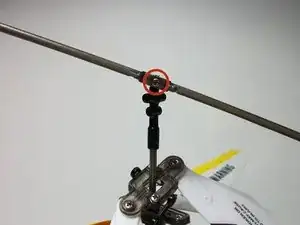

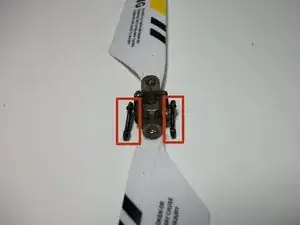

С помощью пинцета аккуратно удалите две стабилизирующие ссылки, вытягивая их прямо от точки соединения.
Шаг 2

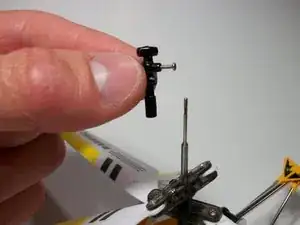

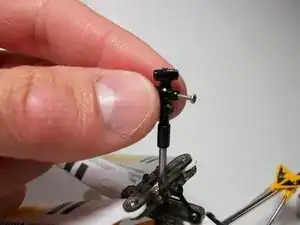

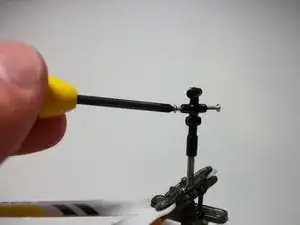

Удалите противовес, выкрутив винт.
Один винт типа Phillips #0 размером 10,1 мм.
Шаг 3

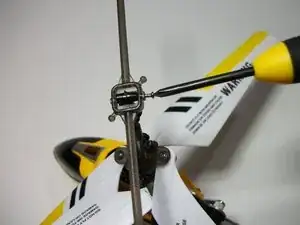

Удалите каретку гироскопа, выкрутив следующие винты:
Два винта типа Phillips #0 размером 5,6 мм.
При повторной установке этих винтов убедитесь, что один винт совмещен с канавкой на главном валу ротора.
Шаг 4
Аккуратно удалите сломанную каретку гироскопа, потянув вверх.
Удалите сборку лопастей, просто сдвинув её вверх и сняв с вала.
Шаг 5

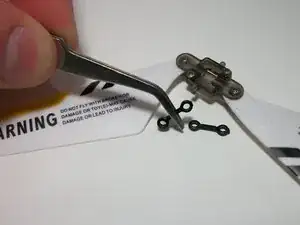

Снова с помощью пинцета аккуратно удалите стабилизирующие ссылки из каретки лопастей, вытягивая их прямо от точки соединения.
Шаг 6

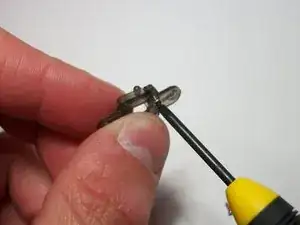

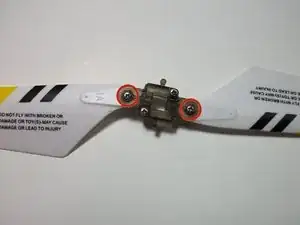

Удалите лопасти из каретки лопастей, выкрутив следующие винты:
Два винта типа Phillips #0 размером 4,7 мм.
Шаг 7

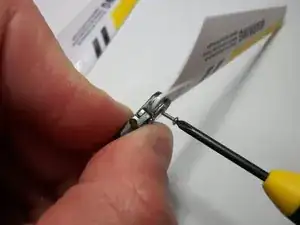

Удалите следующие винты:
Два винта типа Phillips #0 размером 4,5 мм.
Перед сборкой компонентов убедитесь, что удалены все сломанные пластиковые штифты.
При сборке вам необходимо будет сначала надеть две половинки каретки лопастей на штифты каретки гироскопа.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
