Замена динамика Garmin Nuvi 255W

Электроника

Если ваш динамик неисправен, приобретите новый динамик и замените старый на новый рабочий динамик.

Шаг 1

Удалите штрих-код с нижней части устройства.

Шаг 2

Удалите два винта T5 длиной 8,4 мм из нижней части устройства.

Шаг 3

С помощью пластикового инструмента для открывания аккуратно приподнимите устройство.

Открывайте устройство осторожно, чтобы не повредить золотой шлейф, соединяющий экран с материнской платой.

Шаг 4

Удалите кнопку питания.

Шаг 5

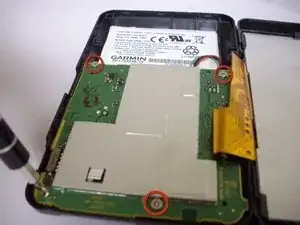

Открутите четыре винта длиной 6,70 мм, удерживающих материнскую плату, с помощью отвертки Philips #0.

Шаг 6

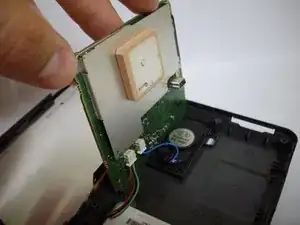

Поднимите материнскую плату.

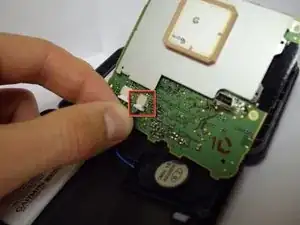

Осторожно отключите батарею от материнской платы. Медленное покачивание соединения облегчает отключение батареи от материнской платы.

Шаг 7

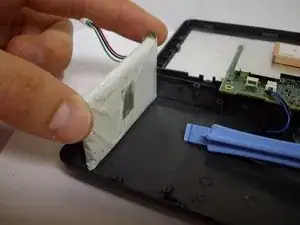

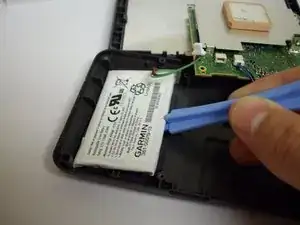

Используя пластиковый инструмент для открывания в качестве рычага, приподнимите батарею из корпуса. Это может быть довольно сложно, так как батарея приклеена к корпусу. Не бойтесь использовать силу и хороший рычаг.

Шаг 8

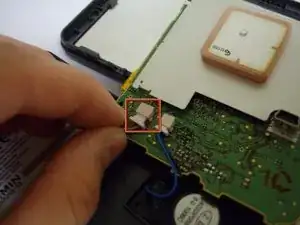

Осторожно отключите динамик от материнской платы. Медленное покачивание соединения облегчает отключение.

Шаг 9

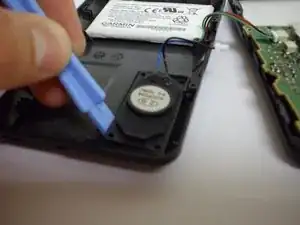

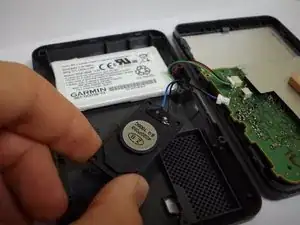

С помощью пластикового инструмента для открывания приподнимите динамик от устройства. Динамик приклеен к корпусу, поэтому используйте силу и рычаг.

Заключение

Чтобы собрать устройство обратно, следуйте этим инструкциям
