Замена переключателя клавиши Alps в механической клавиатуре KBParadise V80 TKL
Если в вашей механической клавиатуре KBParadise V80 TKL с переключателями Alps не регистрируются нажатия клавиш или при наборе текста фиксируются двойные/тройные нажатия, используйте это руководство для замены переключателя клавиши.
Переключатели клавиш используются для фиксации ввода при нажатии кнопки на клавиатуре. Изношенный или неисправный переключатель может не регистрировать нажатия или отправлять повторяющиеся срабатывания.
Перед использованием этого руководства определите все переключатели, требующие замены, отметив, какие клавиши нужно заменить. Также можно попробовать использовать другие кабели mini‑USB, чтобы убедиться, что проблема не связана с наводками в кабеле.
Перед началом убедитесь, что mini‑USB кабель отсоединён.
Шаг 1

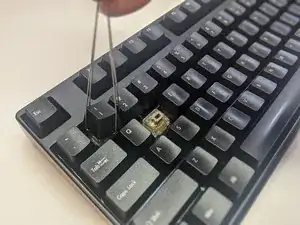

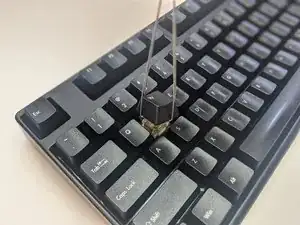

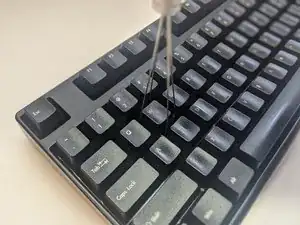

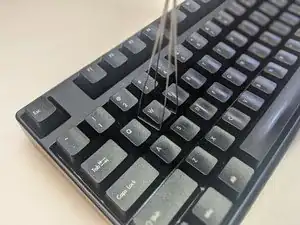

Вставьте съёмник колпачков в зазоры вокруг колпачка клавиши.
Поверните инструмент вокруг основания колпачка.
Удерживая клавиатуру, медленно потяните колпачок вверх.
Тяните как можно более прямо.
Сила, необходимая для снятия колпачка, может варьироваться от лёгкой до значительной.
Шаг 2

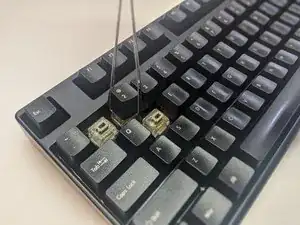

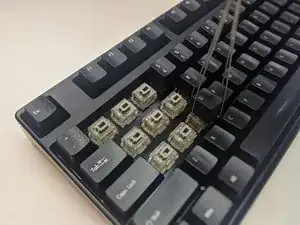

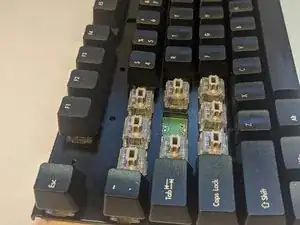

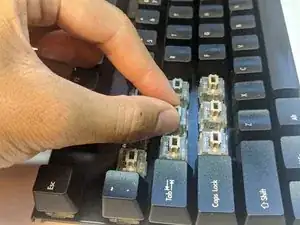

Продолжите удаление окружающих колпачков клавиш.
Шаг 3
Переверните клавиатуру так, чтобы нижняя часть была обращена вверх.

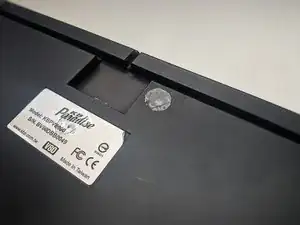

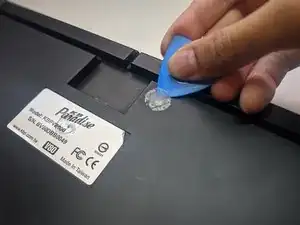

Просуньте лезвие для вскрытия под гарантийную наклейку.

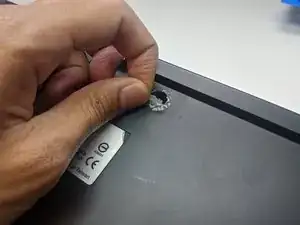

Снимите наклейку, чтобы открыть отверстие.
Шаг 4

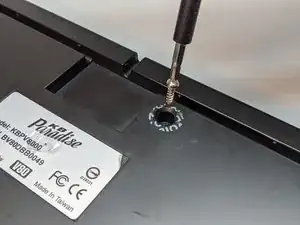

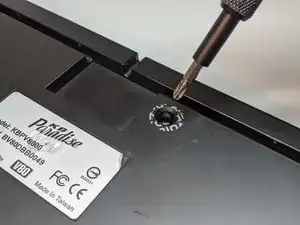

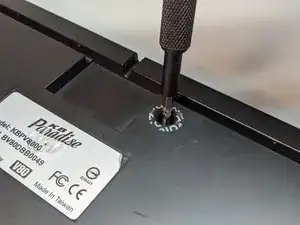

Используйте крестообразную отвертку Phillips #1, чтобы удалить винт длиной 10 мм.
Шаг 5

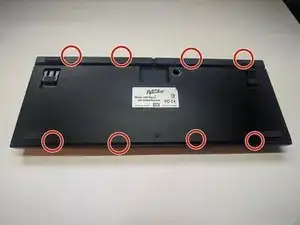

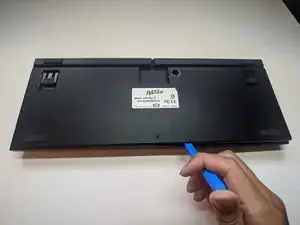

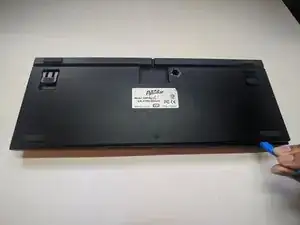

Вставьте инструмент для вскрытия в зазоры в указанных точках.
Осторожно подденьте и разомкните корпус.
Шаг 6

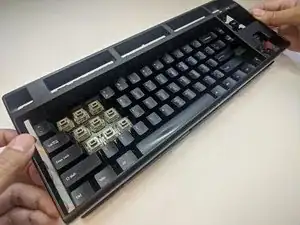

Переверните клавиатуру так, чтобы клавиши были обращены вверх.
Возьмите стороны верхней части корпуса и аккуратно потяните вверх.
Шаг 7

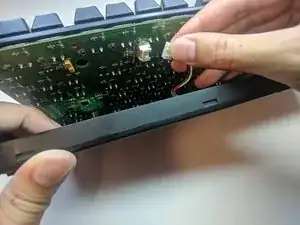

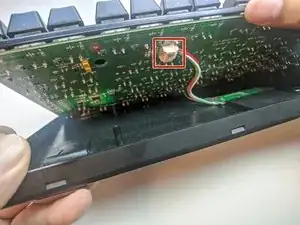

Чуть отделите плату от нижней части корпуса.
Просуньте руку внутрь и отсоедините кабель дополнительной платы.
Шаг 8

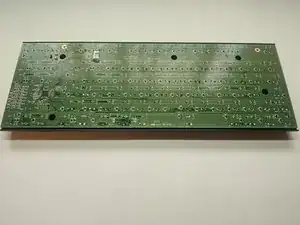

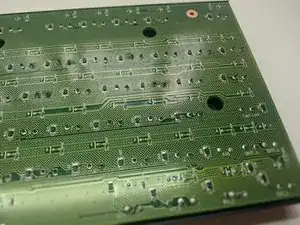

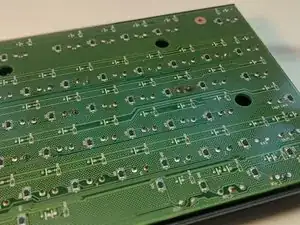

Переверните плату лицевой стороной вниз.

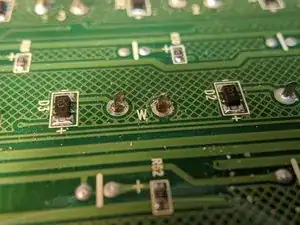

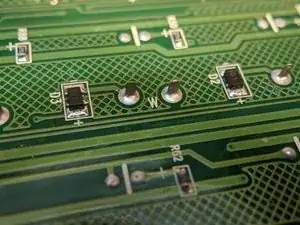

Найдите контакты переключателя клавиши.
Все переключатели помечены своей ASCII‑обозначением.
Шаг 9

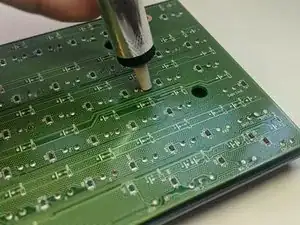

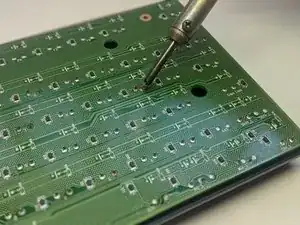

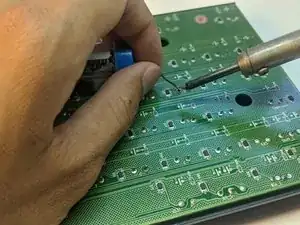

Отпаивайте контакты паяльником и насосом для удаления припоя.

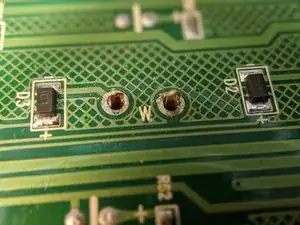

Повторяйте до тех пор, пока контакты свободно не двинутся в гнёздах без нагрева.
Размещение паяльника слишком близко к плате может её повредить.
Шаг 10

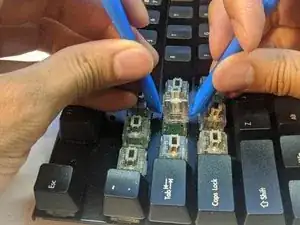

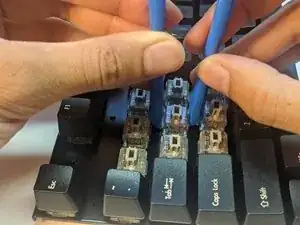

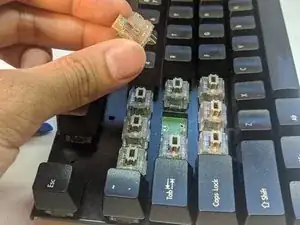

Подденьте переключатель двумя инструментами для вскрытия.
Аккуратно потяните вверх.
Если переключатель не поддаётся, повторите шаг 9.
Шаг 11

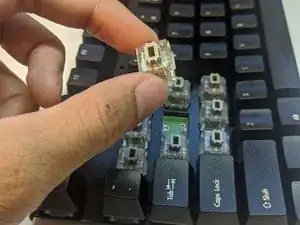

Вставьте новый переключатель в гнездо так, чтобы его контакты соответствовали контактам на плате.
Шаг 12
Запаяйте контакты к плате, следя за тем, чтобы припой оставался в гнёздах контактов.
Убедитесь, что контакты не двигаются свободно после пайки.
Следите, чтобы припой не соединял два контакта между собой, так как это может вызвать короткое замыкание.
Заключение
Для сборки устройства выполните эти действия в обратном порядке, начиная с шага 7.
