Как заменить контактную пластину механического переключателя в переключателях Gateron
Если вы сталкиваетесь с проблемами непостоянных нажатий или отсутствия отклика в вашей механической клавиатуре с возможностью горячей замены, это руководство поможет заменить контактные пластины в переключателях Gateron; те же инструкции подойдут и для большинства других переключателей.
Металлические пластины внутри механических переключателей играют ключевую роль в обеспечении тактильной отдачи и завершении электрической цепи внутри переключателя. Когда контактная пластина повреждена или сломана, это может привести к неисправности или отсутствию отклика переключателя.
Перед заменой важно убедиться, что причиной проблемы являются именно контактные пластины. Вы можете осмотреть переключатели на предмет видимых повреждений или деформаций. Также проверка нескольких переключателей или использование других колпачков на проблемных переключателях поможет точно определить источник неисправности.
Обратите внимание, что замена контактных пластин в клавиатуре с горячей заменой не требует пайки. Вместо этого вы воспользуетесь возможностью горячей замены, чтобы легко извлечь и установить переключатели.
Шаг 1

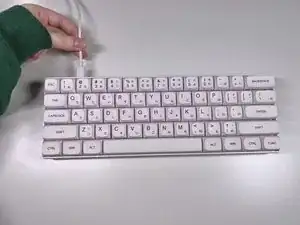

Перед началом отключите клавиатуру от источника питания или компьютера.
Это обеспечит безопасность и предотвратит случайные нажатия или повреждения во время вскрытия переключателя.
Шаг 2

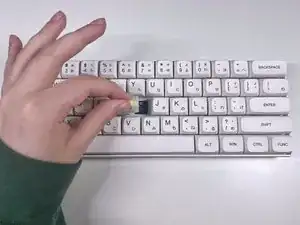

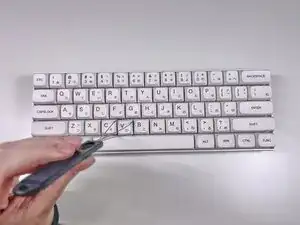

Используйте съёмник колпачков или аккуратно подденьте колпачок(и) клавиши, которую хотите снять.
Рекомендуется снять пару дополнительных колпачков вокруг нужной клавиши — это облегчит дальнейшее извлечение переключателя.
Шаг 3

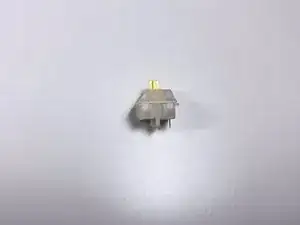

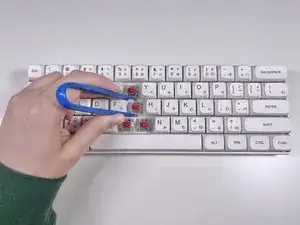

Используйте съёмник переключателей, чтобы захватить верхнюю и нижнюю часть основания переключателя.
Аккуратно тяните переключатель строго вверх из гнезда горячей замены на клавиатуре.
Это возможно только на клавиатуре с горячей заменой. На других клавиатурах переключатель потребуется выпаять с платы.
Шаг 4
Чтобы открыть корпус переключателя, совместите зубцы открывающего инструмента с защёлками, удерживающими верхнюю и нижнюю части переключателя.
Нажмите аккуратно на верхнюю часть переключателя, пока верхняя часть корпуса не отделится от нижней.

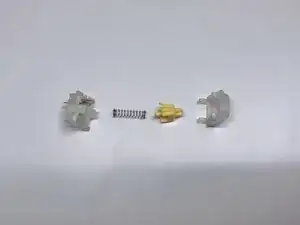

Удалите стержень, верхнюю часть корпуса и пружину, оставив нижнюю часть корпуса и контактные пластины.

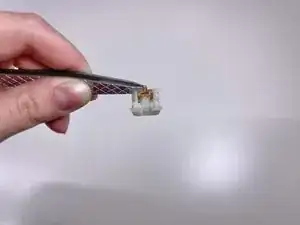

Если у вас нет открывающего инструмента, можно использовать пинцет, чтобы поддеть защёлки по бокам переключателя. Убедитесь, что вы не ломаете и не сгибаете защёлки, работайте осторожно, так как пинцет может соскользнуть.
Шаг 5

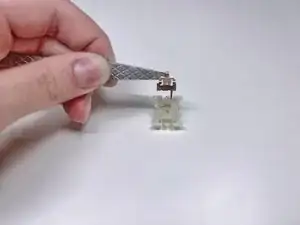

Удалите старую контактную пластину, захватив верхнюю часть пластины пинцетом и аккуратно вытянув её наружу.
Шаг 6

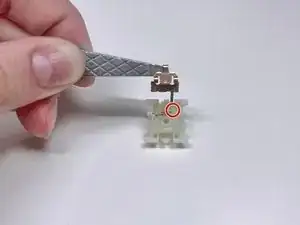

Установите новую контактную пластину, вставив штырёк через маленькое отверстие внизу корпуса переключателя.
Пластина считается полностью установленной, когда штырёк от пластины имеет такую же длину, как и другой штырёк, выступающий из низа корпуса.
Шаг 7

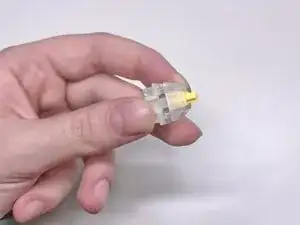

Совместите компоненты переключателя так, как они были при разборке.
Надавите на верхнюю и нижнюю части корпуса переключателя, пока он не защёлкнется обратно.
Убедитесь, что корпус полностью закрыт по всем четырём защёлкам, иначе он не будет правильно входить в плату.
Шаг 8
Установите переключатель обратно в плату, совместив штыри переключателя с отверстиями в плате, и аккуратно надавите вниз, пока он не защёлкнется на месте.
Установите колпачки клавиш, совместив колпачок со стержнем переключателя и аккуратно надавив, пока он не встанет на место.
Перевод руководства с ifixit.com
