Замена оптического энкодера LK-E5 в Razer Naga Trinity
Если колесо прокрутки мыши не реагирует должным образом, возможно, требуется замена энкодера колеса прокрутки. Причинами ремонта энкодера колеса могут быть его износ и необходимость замены или переустановки Synapse 3. В этом руководстве перечислены все необходимые шаги для правильной замены оптического энкодера LK-E5 в Razer Naga Trinity.
Шаг 1
Снимите сменную боковую панель.
Шаг 2
Снимите ножки мыши с помощью медиатора для вскрытия.
Шаг 3
Удалите четыре винта длиной 6 мм, используя отвертку JIS #1.
Шаг 4
Отделите верхнюю часть корпуса мыши от нижней части корпуса с помощью медиатора для вскрытия.
Будьте осторожны, чтобы не дергать сильно ленточный разъем.
Шаг 5
Разблокируйте ленточный разъем, зажатый клипсами основной платы, используя острый конец лопатки.
Шаг 6
Снимите боковую часть корпуса с помощью медиатора для вскрытия.
Шаг 7
Отсоедините 3-контактный разъем светодиода верхней части корпуса, расположенный рядом с основной платой.
Шаг 8
Удалите один черный винт Phillips #000 длиной 4 мм с левой стороны мыши, удерживающий плату контроллера светодиода колеса прокрутки.
Затем потяните плату контроллера светодиода вверх и выньте её.
Шаг 9
Подденьте и снимите фиксатор обратной связи колеса прокрутки с удерживающих защёлок, используя крючкообразный конец удлинённой лопатки.
Шаг 10
Снимите фиксатор обратной связи колеса прокрутки с колеса, удерживая пружину и используя изогнутые пинцеты для извлечения с посадочного места.
Шаг 11
Снимите 3-контактный разъем оптического энкодера колеса прокрутки с основной платы, покачивая разъем вверх.
Шаг 12

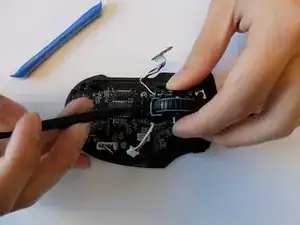

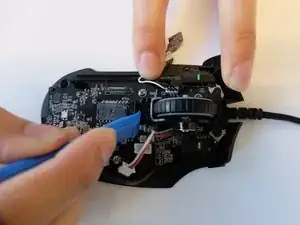

С помощью инструмента для вскрытия подденьте чёрный кронштейн, удерживающий колесо прокрутки, назад, пока корпус колеса не выскочит.
Шаг 13

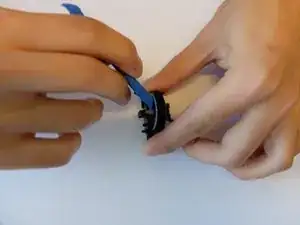

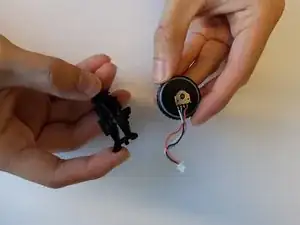

Выньте колесо прокрутки из его корпуса с помощью инструмента для вскрытия.
Шаг 14

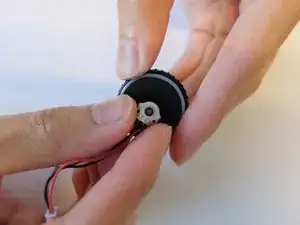

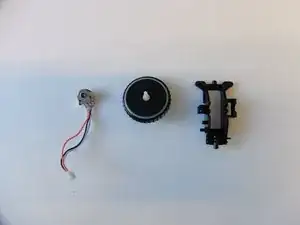

Снимите оптический энкодер колеса прокрутки с колеса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
