Замена микропереключателя Razer Ouroboros

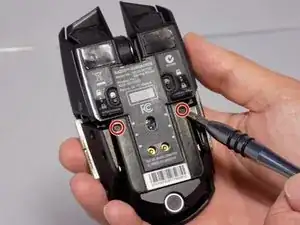

Используйте крестовую отвертку Phillips #00, чтобы ослабить два закрученных винта на нижней стороне мыши.

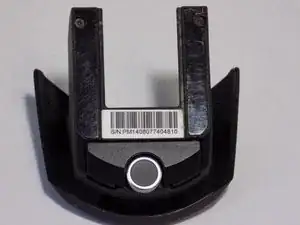

Сдвиньте подставку для ладони с места.

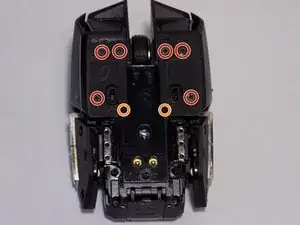

Снимите все наклейки на задней части мыши. После этого вы увидите шесть винтов на задней панели.

Используйте отвертку Phillips #0, чтобы удалить все шесть винтов длиной 4 мм.

Используйте отвертку Phillips #00, чтобы удалить эти два винта длиной 3 мм.

Снимите боковые панели с мыши.

С помощью пинцета снимите блоки фиксаторов с мыши.

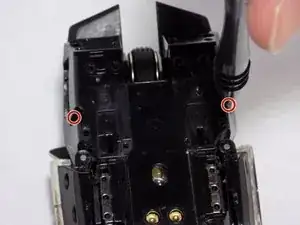

С помощью торкс-отвертки T6 удалите два нижних винта длиной 4 мм, как показано на втором изображении.

С помощью торкс-отвертки T6 удалите два винта длиной 4 мм, спрятанные в глубоких отверстиях, как показано на первом изображении.

Снимите верхние панели с мыши.

Переверните мышь, и корпус должен отойти.

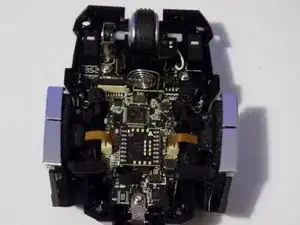

Есть несколько разъёмов, соединяющих корпус с платой. Их следует сдвинуть. Будьте осторожны, чтобы не повредить их.

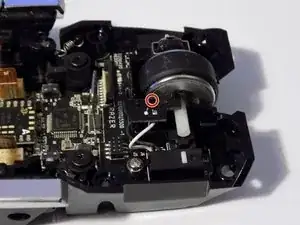

Найдите винт 4 мм, указанный на первом изображении, используйте крестовую отвертку Phillips #00, чтобы вынуть его.

Найдите два винта 4 мм на втором изображении и удалите их отверткой Phillips #0.

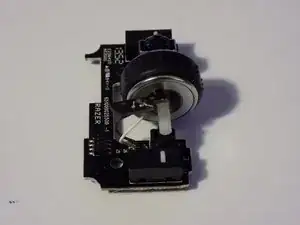

Теперь можно снять плату, на которой расположен скролл и его компоненты. Просто выдвиньте колесо и замените его.

Обратите внимание на ориентацию на последнем изображении, чтобы установить колесо обратно в механизм правильно.

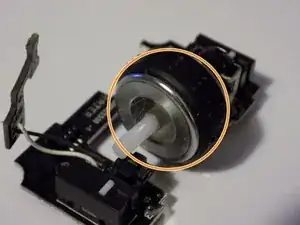

Аккуратно извлеките печатную плату, расположенную внутри колеса прокрутки.

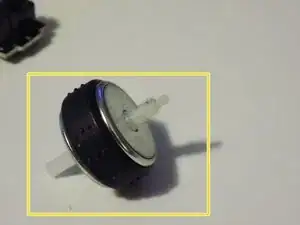

Снимите колесо прокрутки с платы.

Поместите колесо прокрутки в безопасное место.

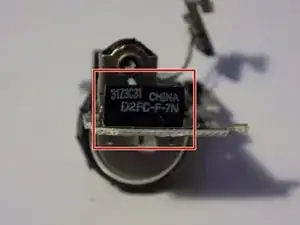

На этом этапе осмотрите ваш микропереключатель, чтобы убедиться, что он точно такой же.

Если вы впервые занимаетесь пайкой, рекомендуется посмотреть это руководство ifixit. Как паять и выпаивать соединения

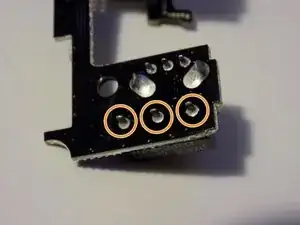

Теперь выпаяйте три проходных контакта и продолжайте вынимать микропереключатель с платы.

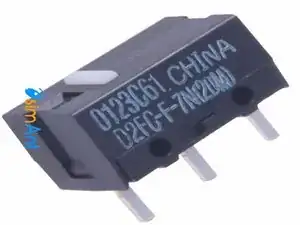

Установите новый микропереключатель и припаяйте его к плате.
